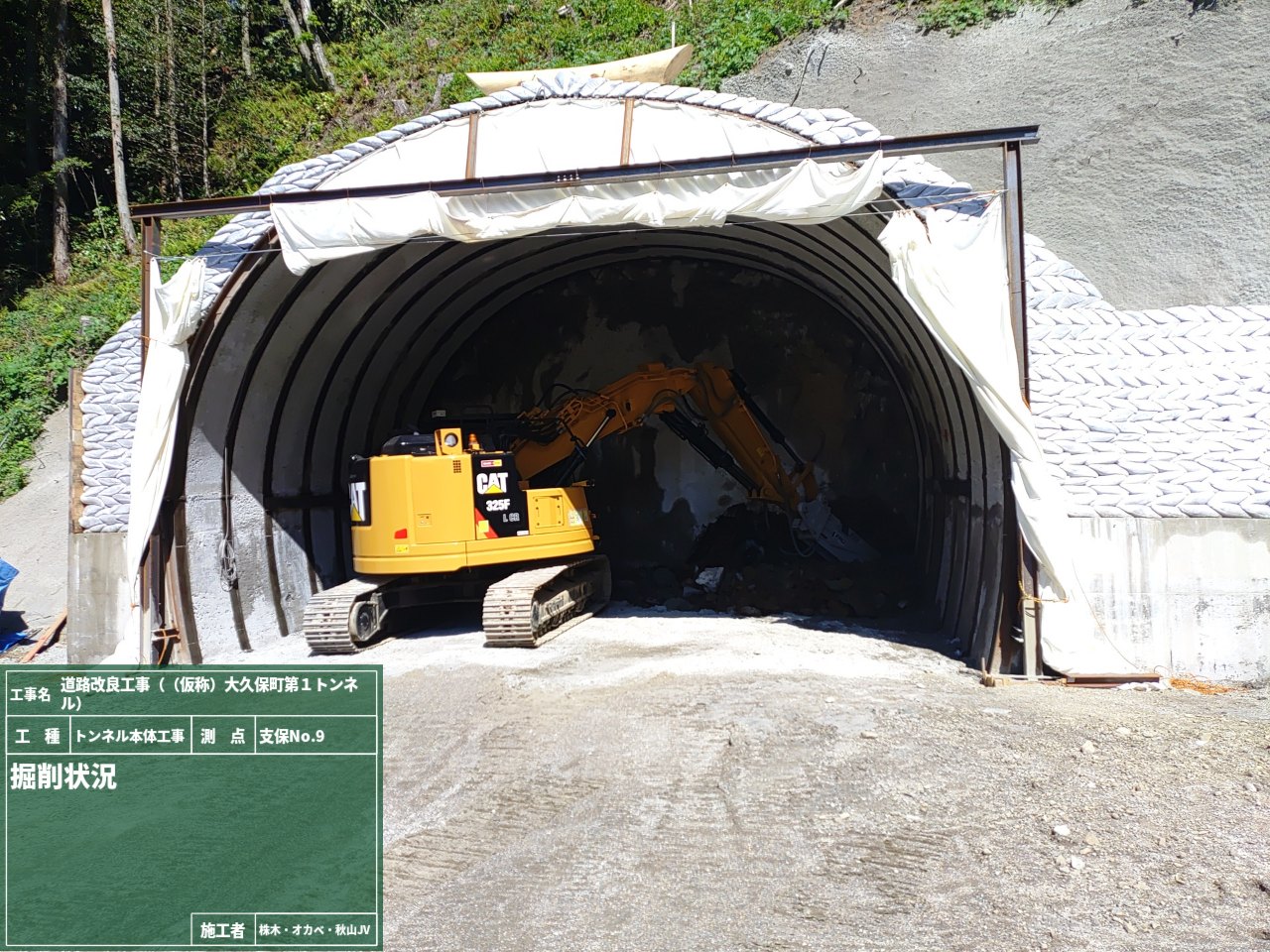

いよいよ、トンネル本体工事へ突入です！

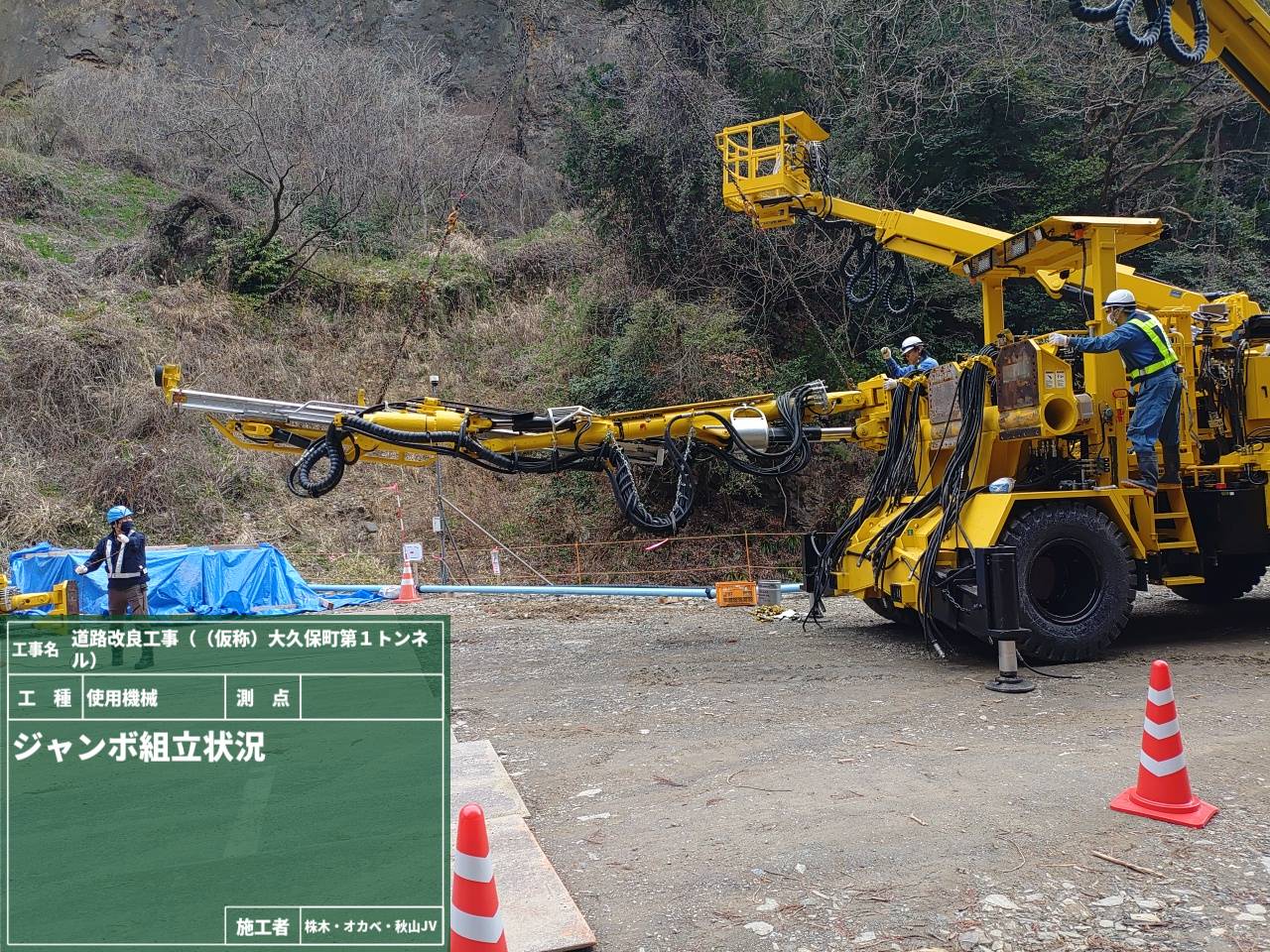

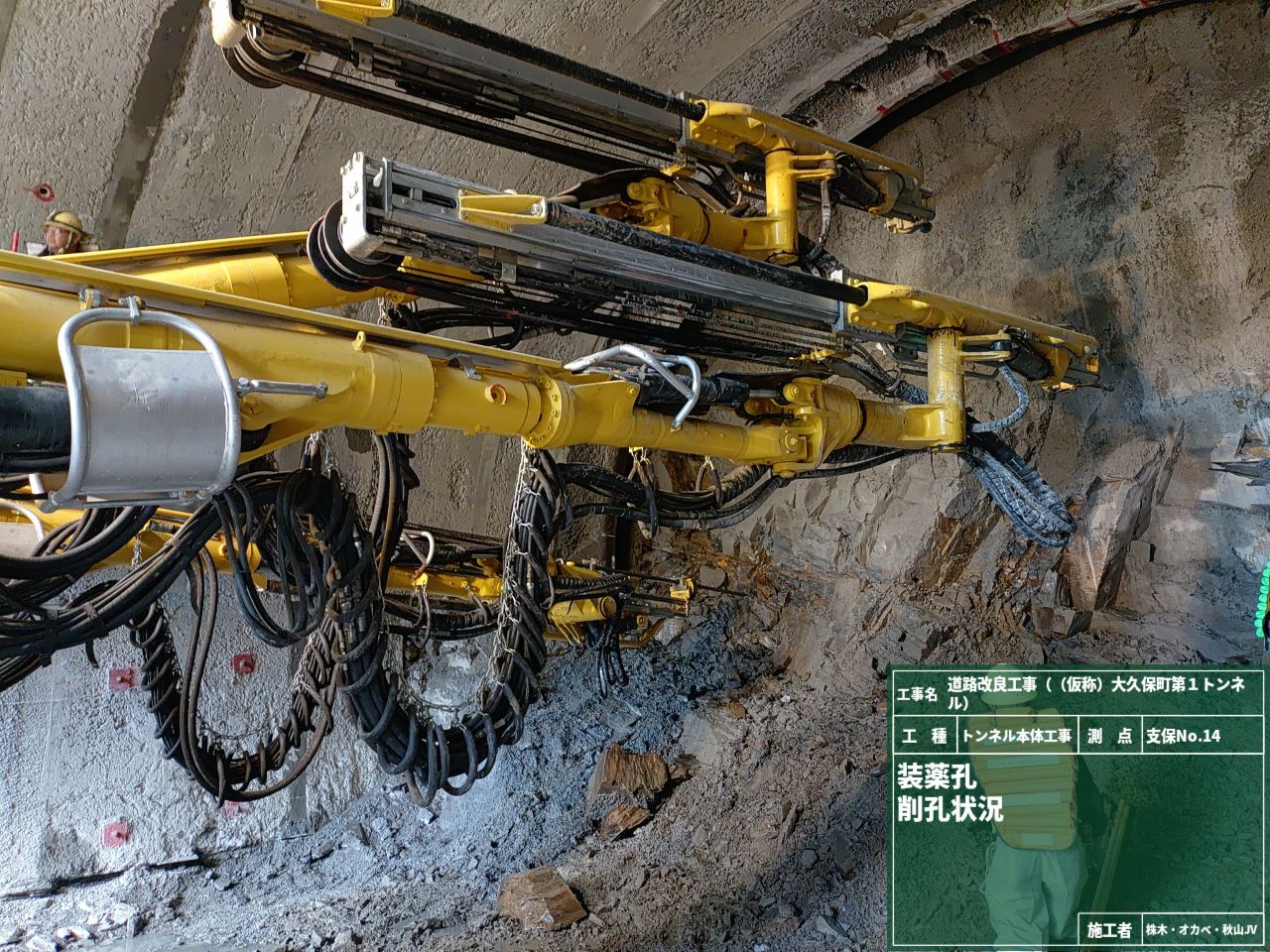

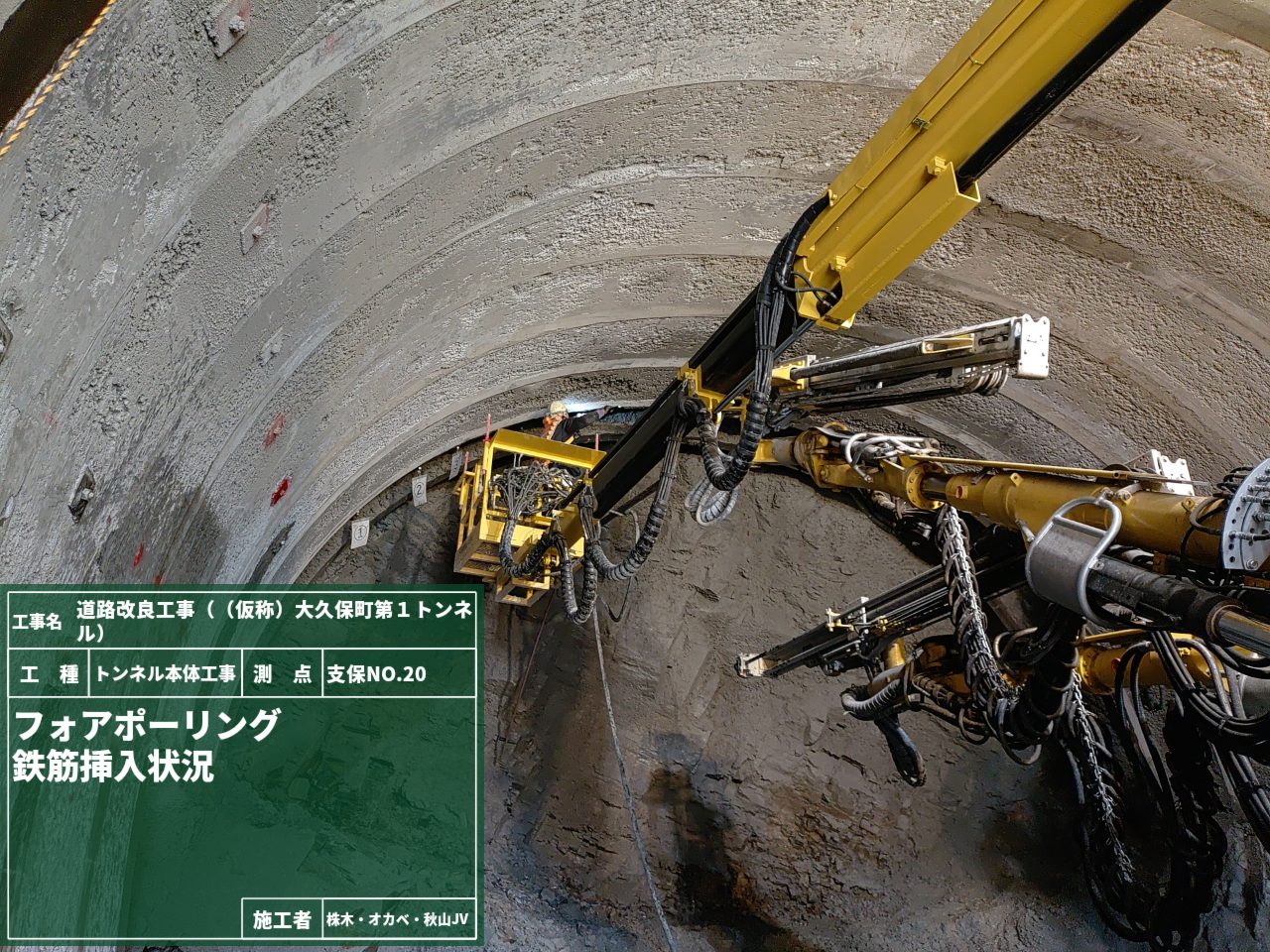

まずはトンネル掘削の主役👏「ドリルジャンボ」を組み立てます。
「ジャンボ＝巨大」というイメージの通り、その名の由来はアフリカゾウの名前🐘

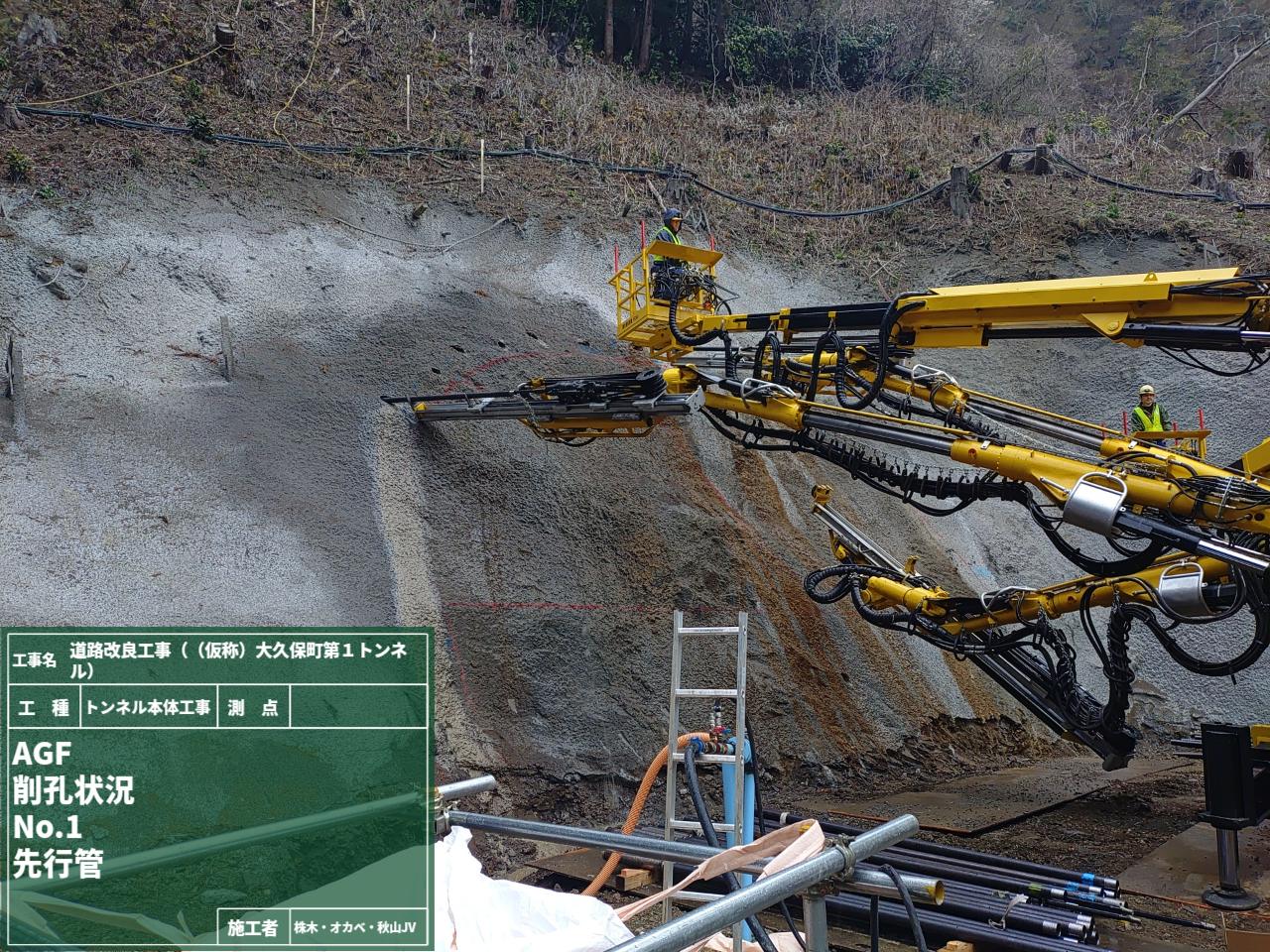

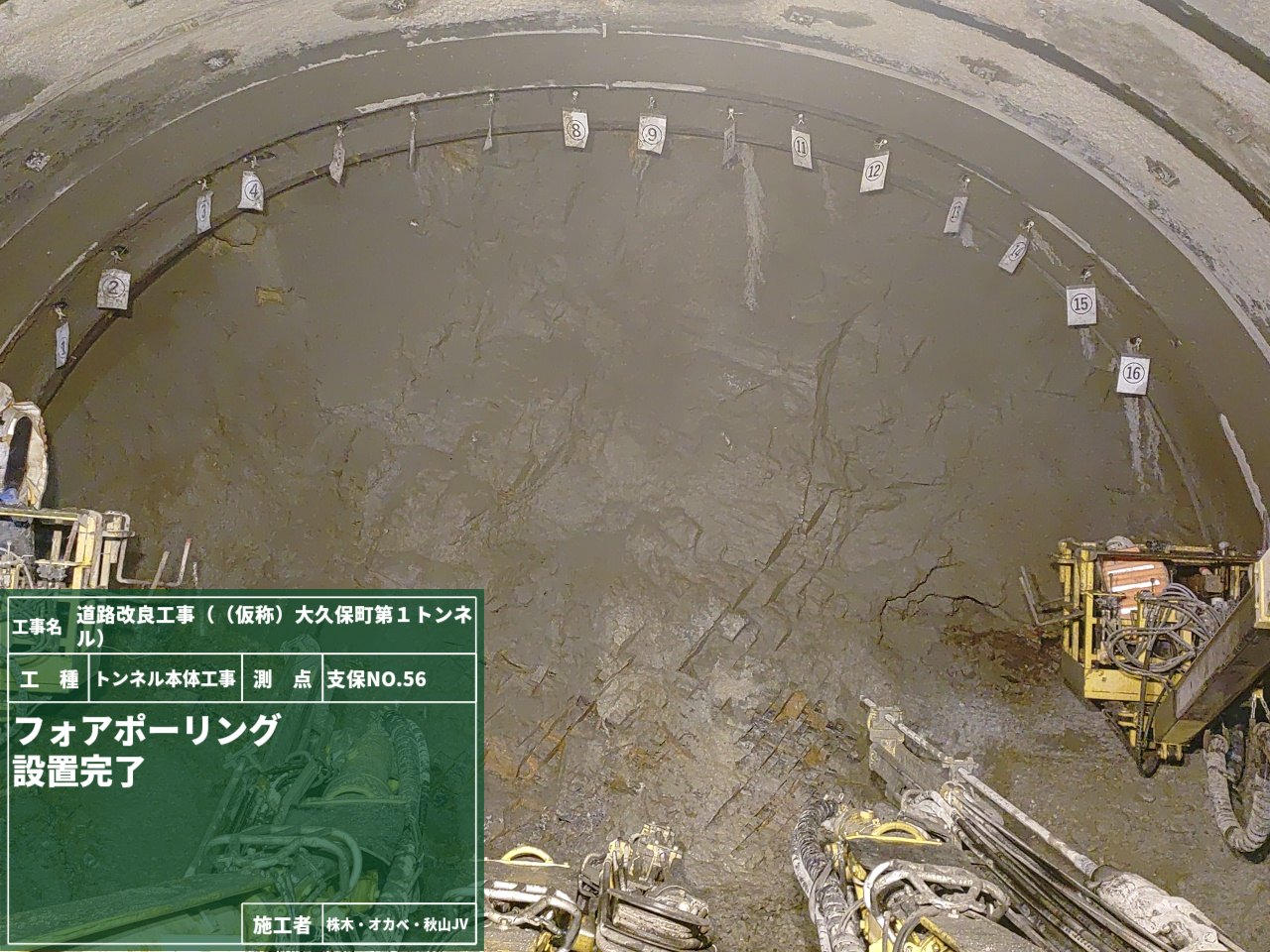

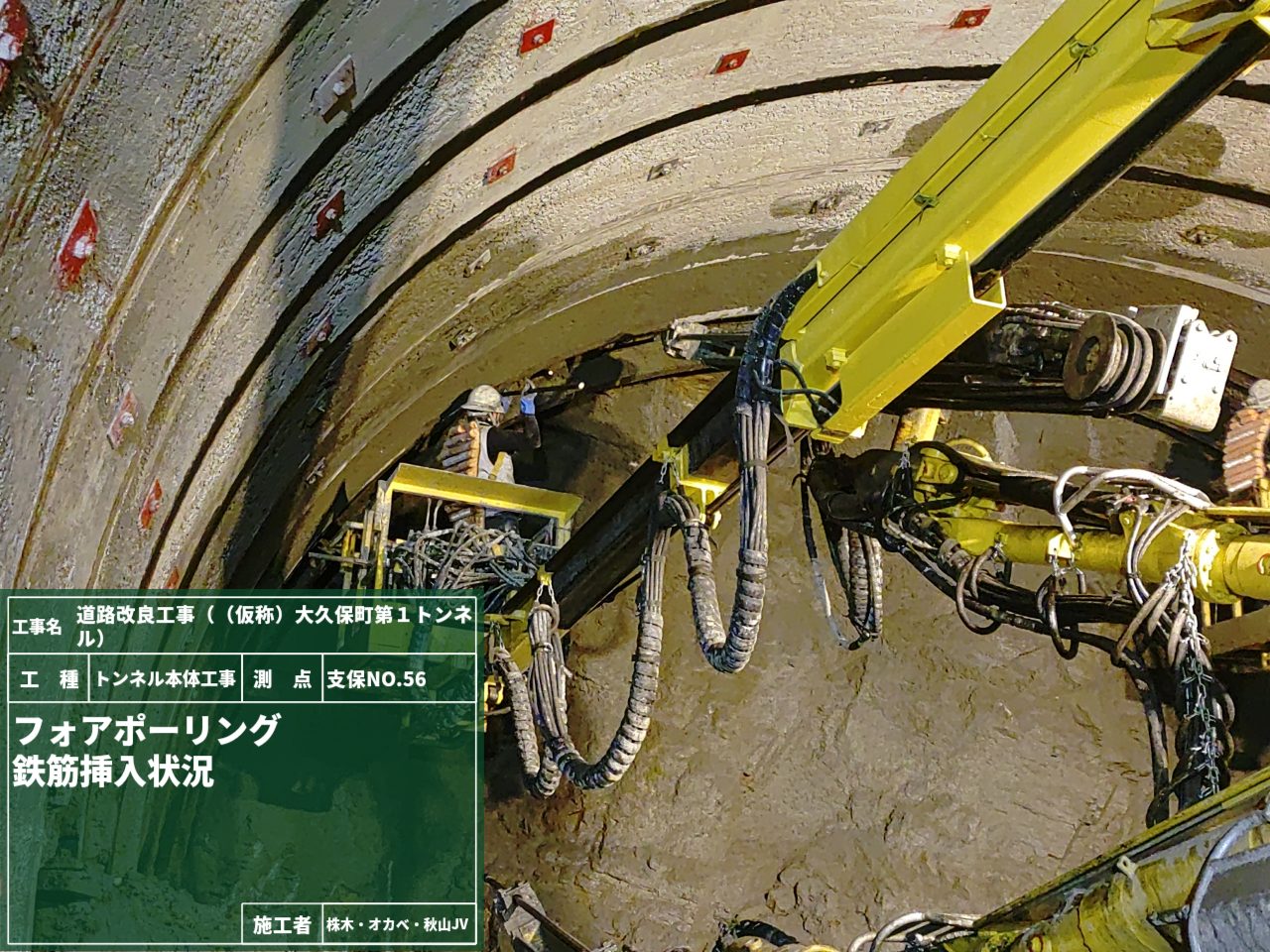

長い鼻を伸ばして行うのは、AGF工法です☝
先行管・中間管・端末管の順に、同じ位置へ慎重に挿入していきます。

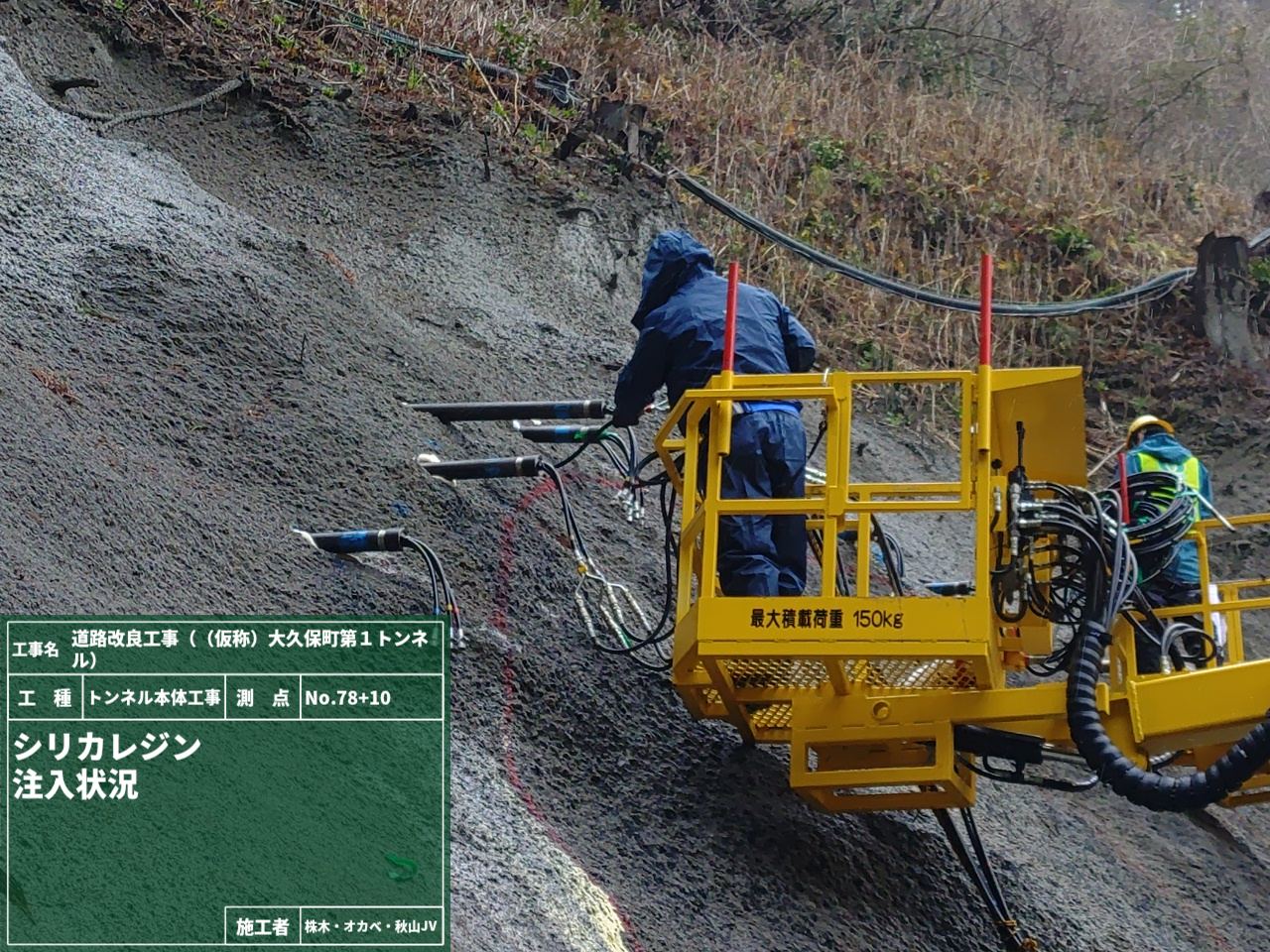

23箇所の挿入が終わり、この管の中に送り込むのは――

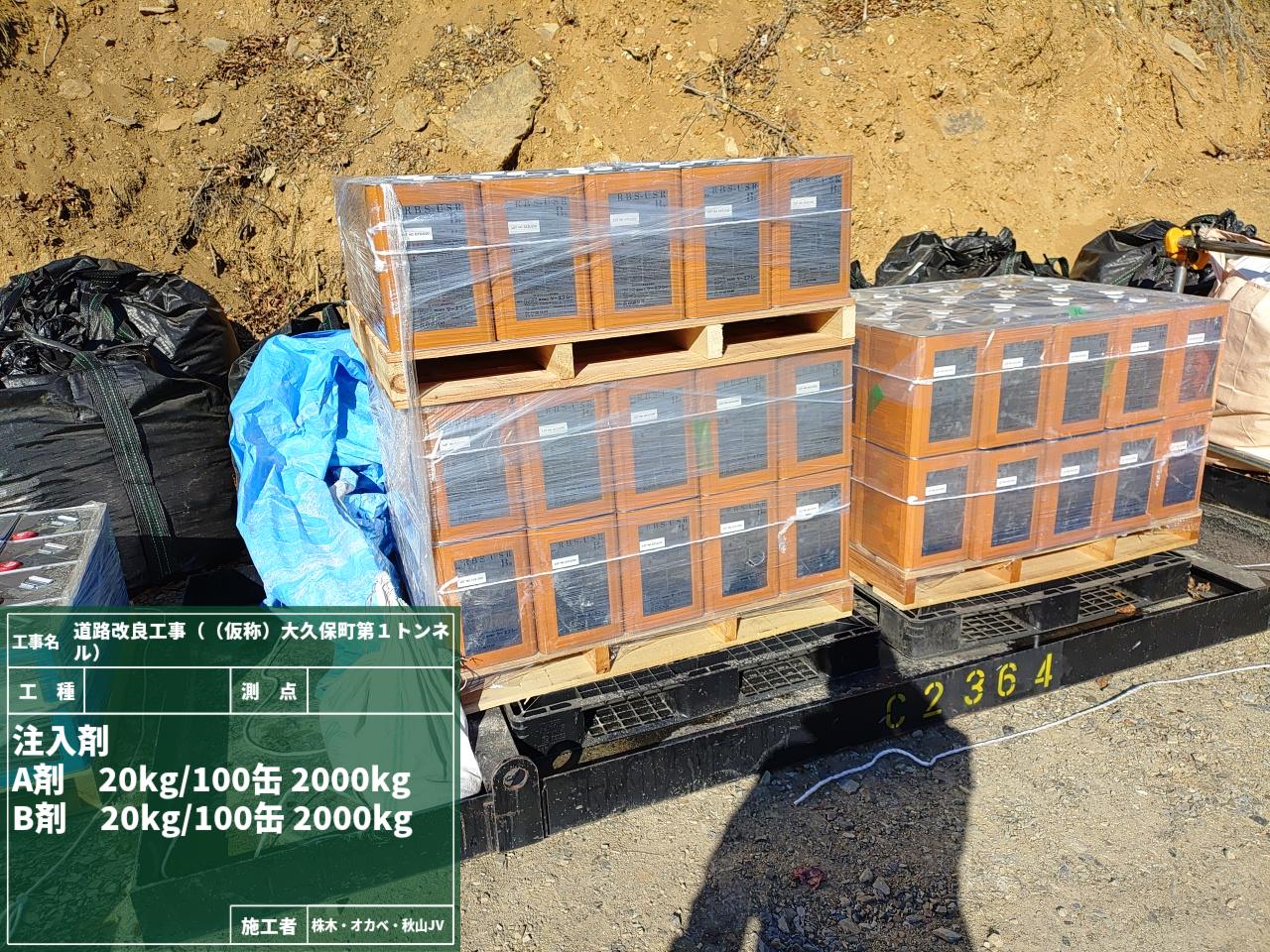

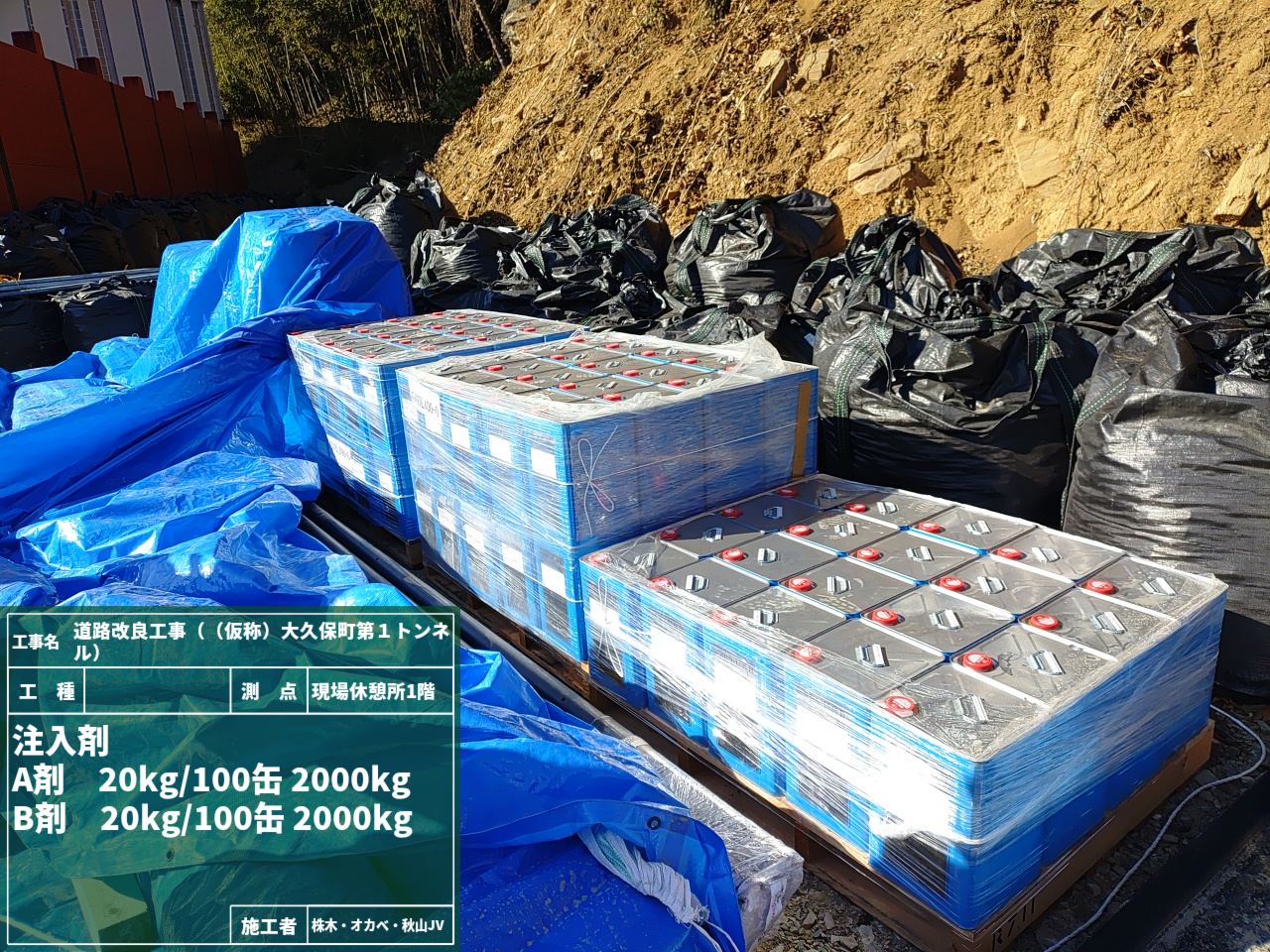

岩盤固結材「シリカレジン（RBS-USR）」A液とB液を混ぜることで発泡し、高い圧縮強度を発揮します。

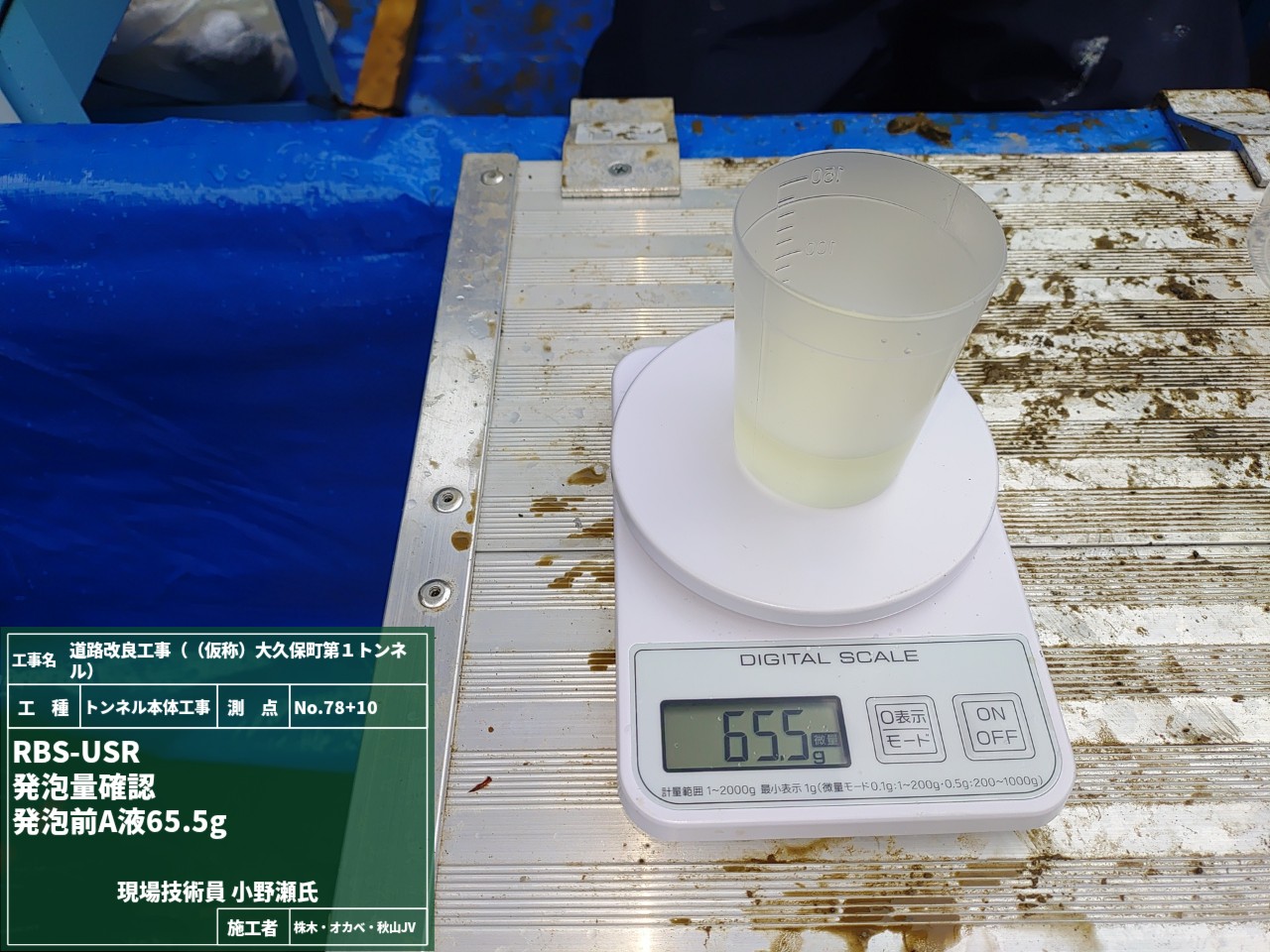

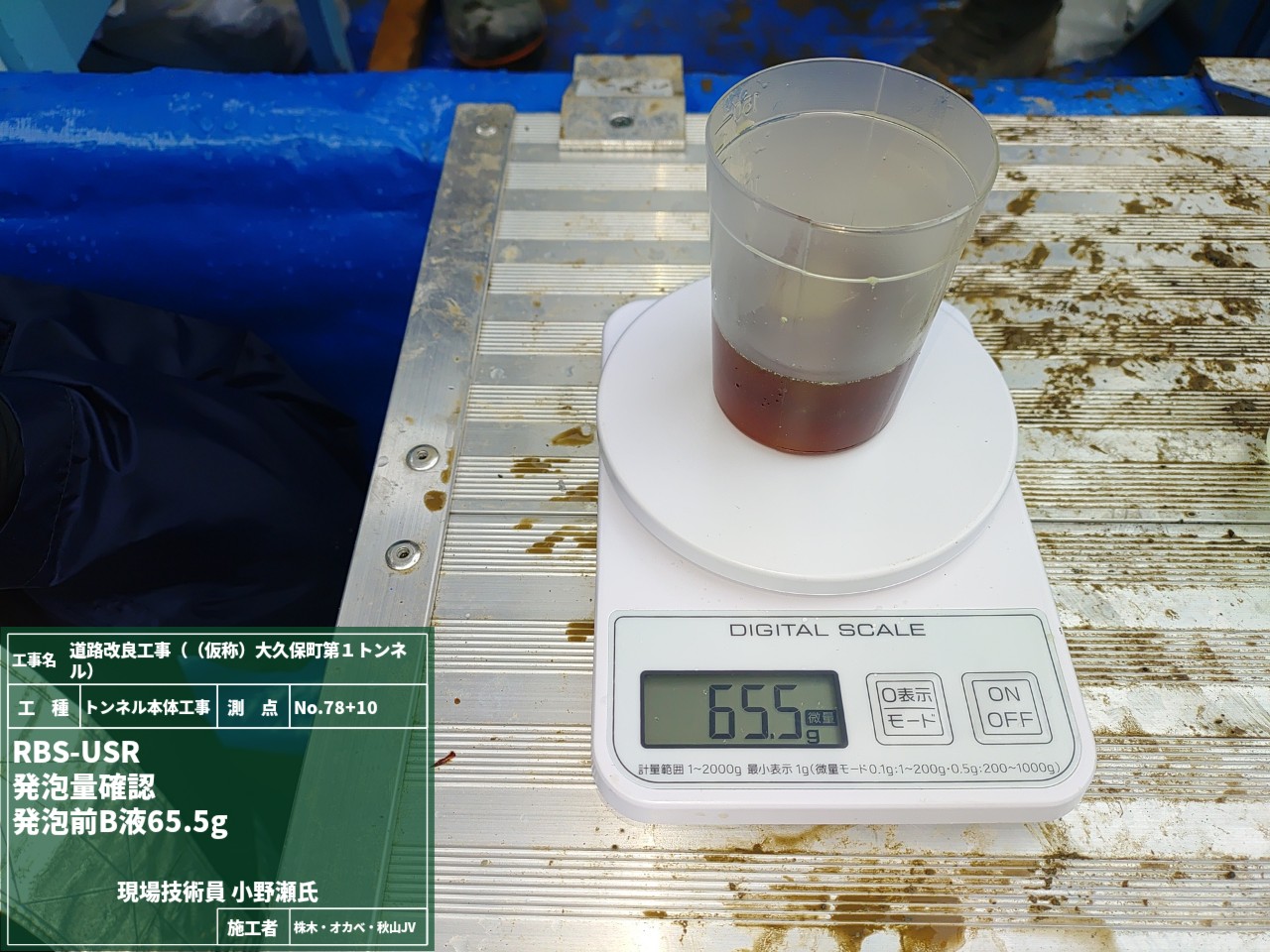

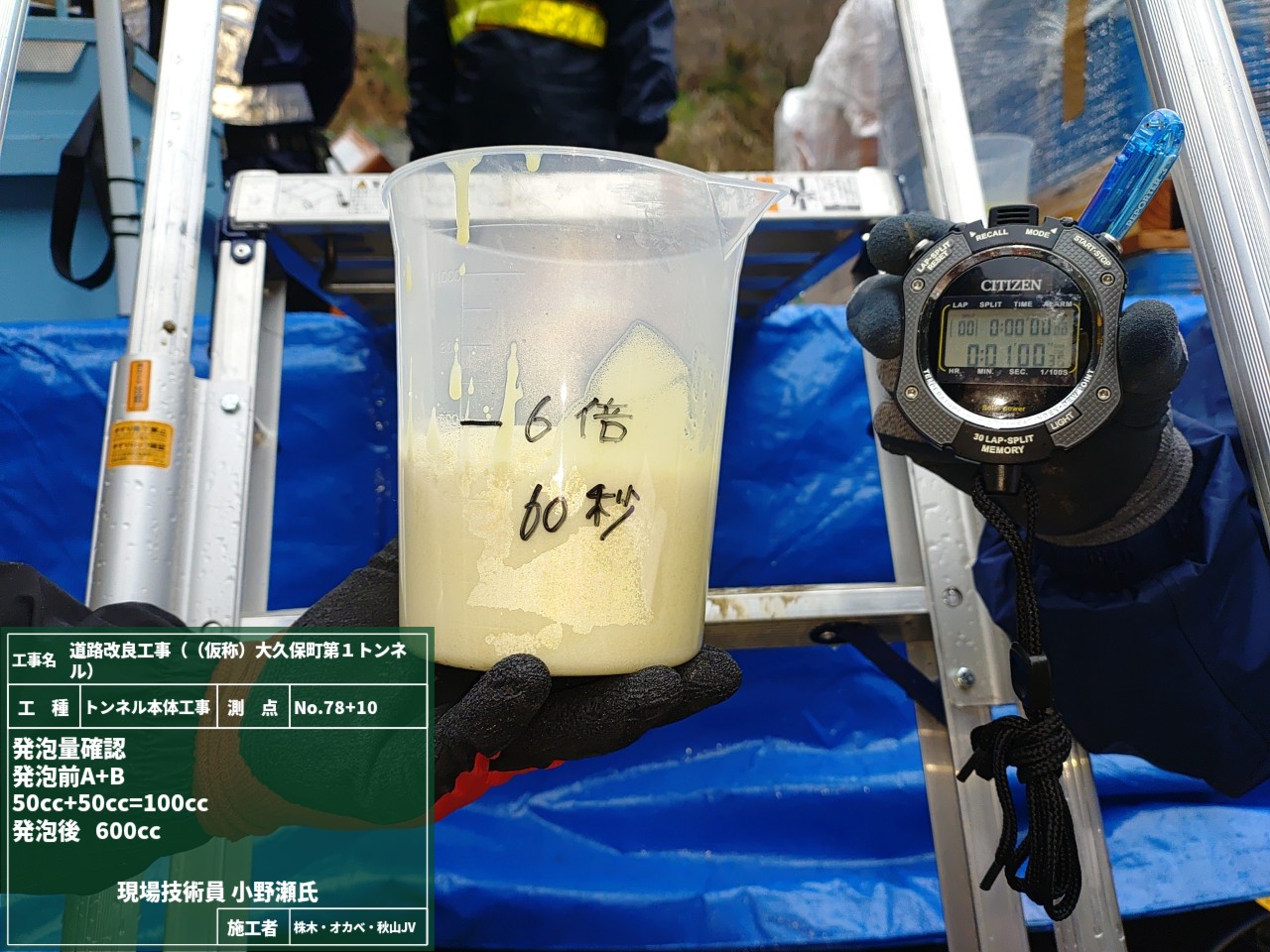

お決まりのキャリブレーションで吐出量・発泡量を確認すれば、いよいよ注入開始！

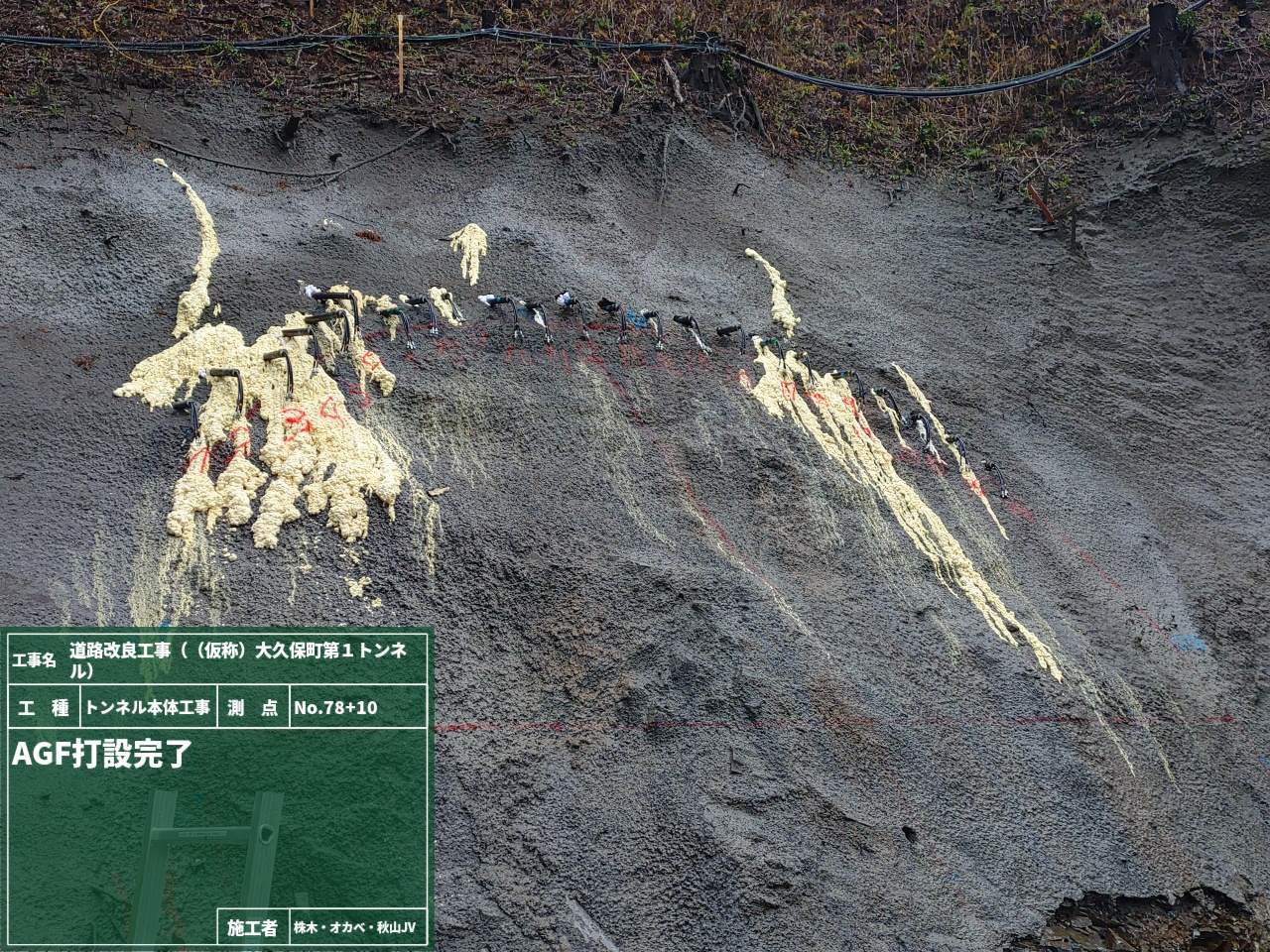

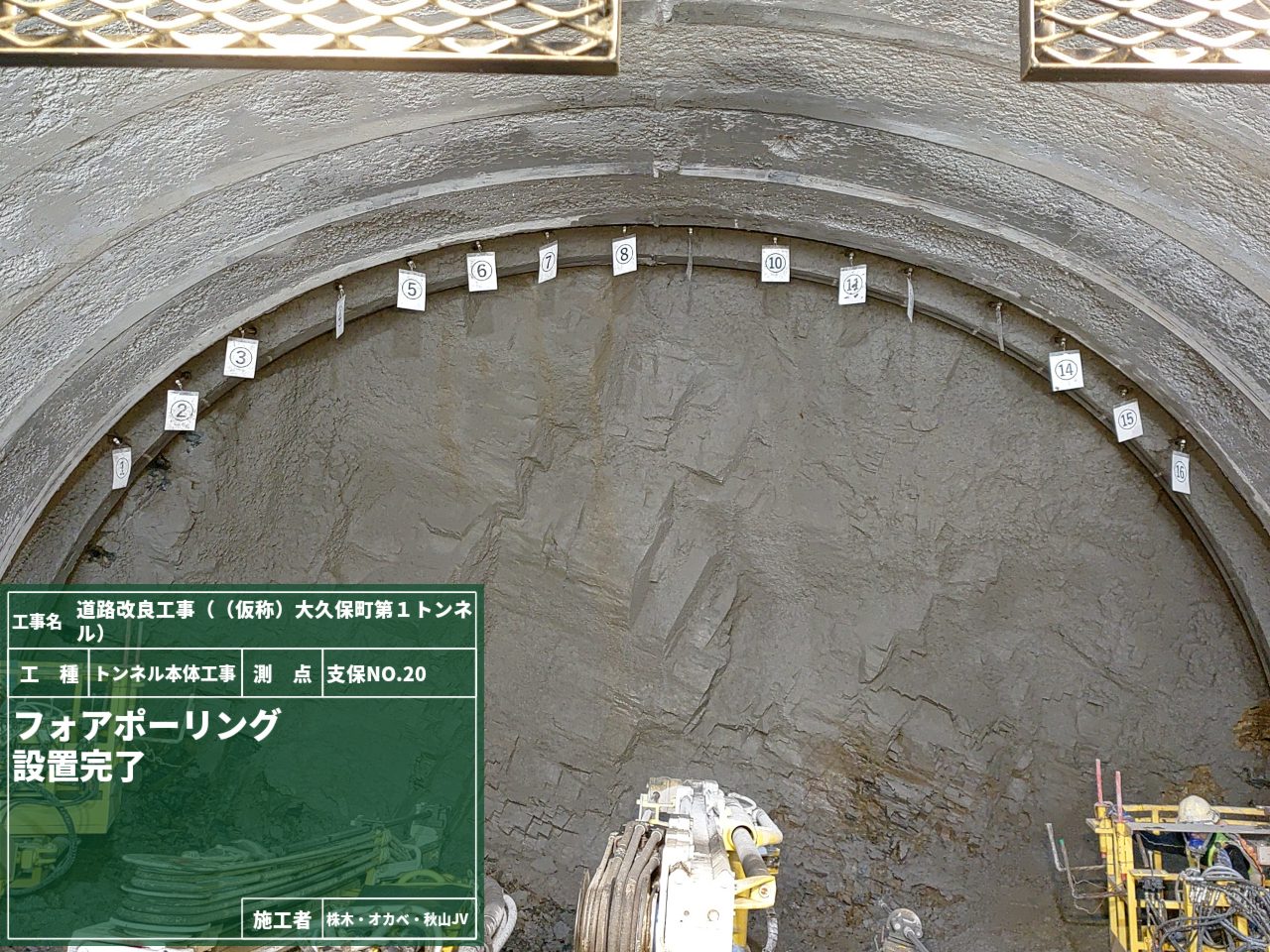

トンネルを掘るその前に、地山をしっかり固める“先行補強”。
AGF工法も完了したので、「ふぅ」っと一息コーヒーでもいただくとします☕

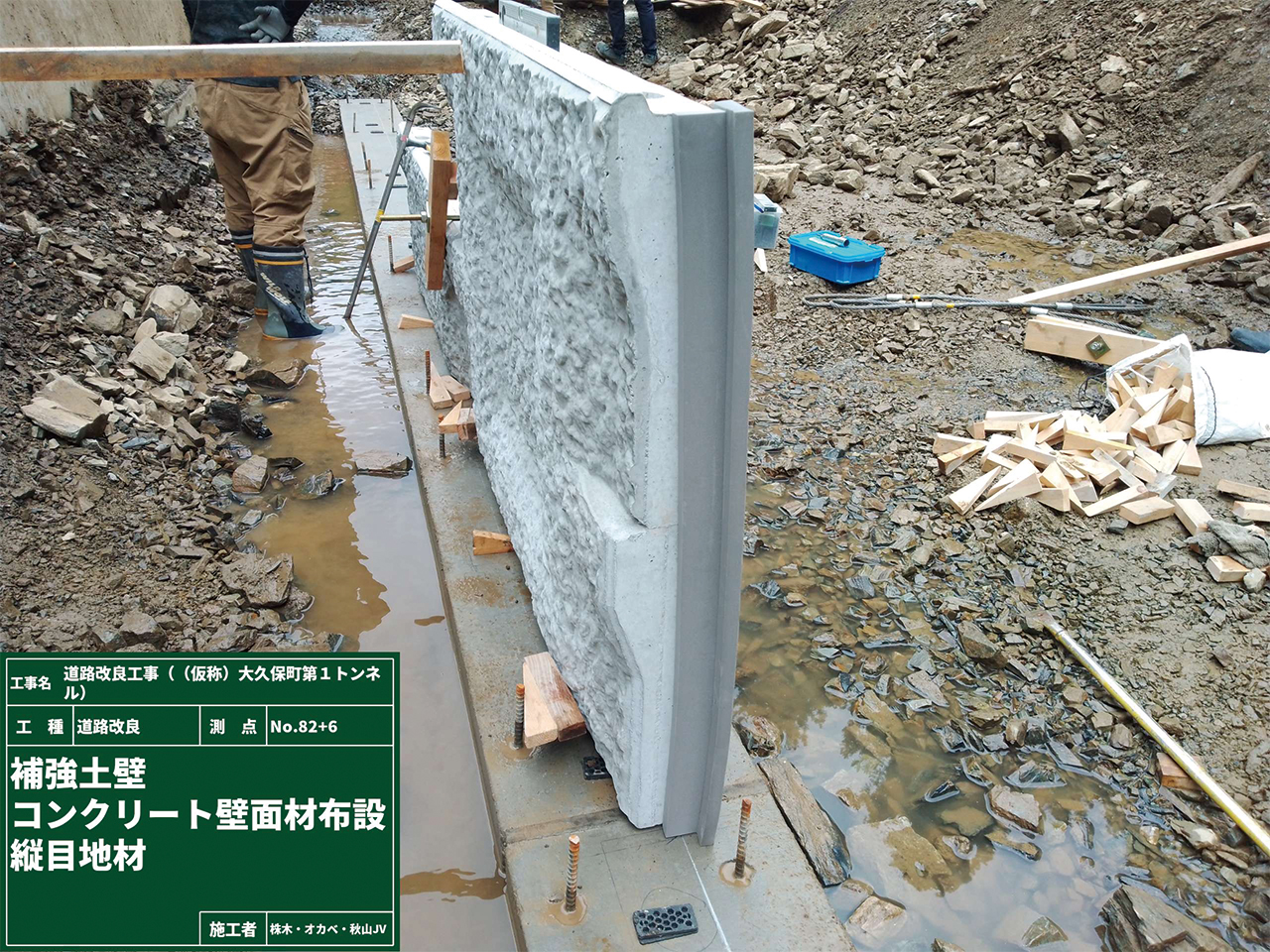

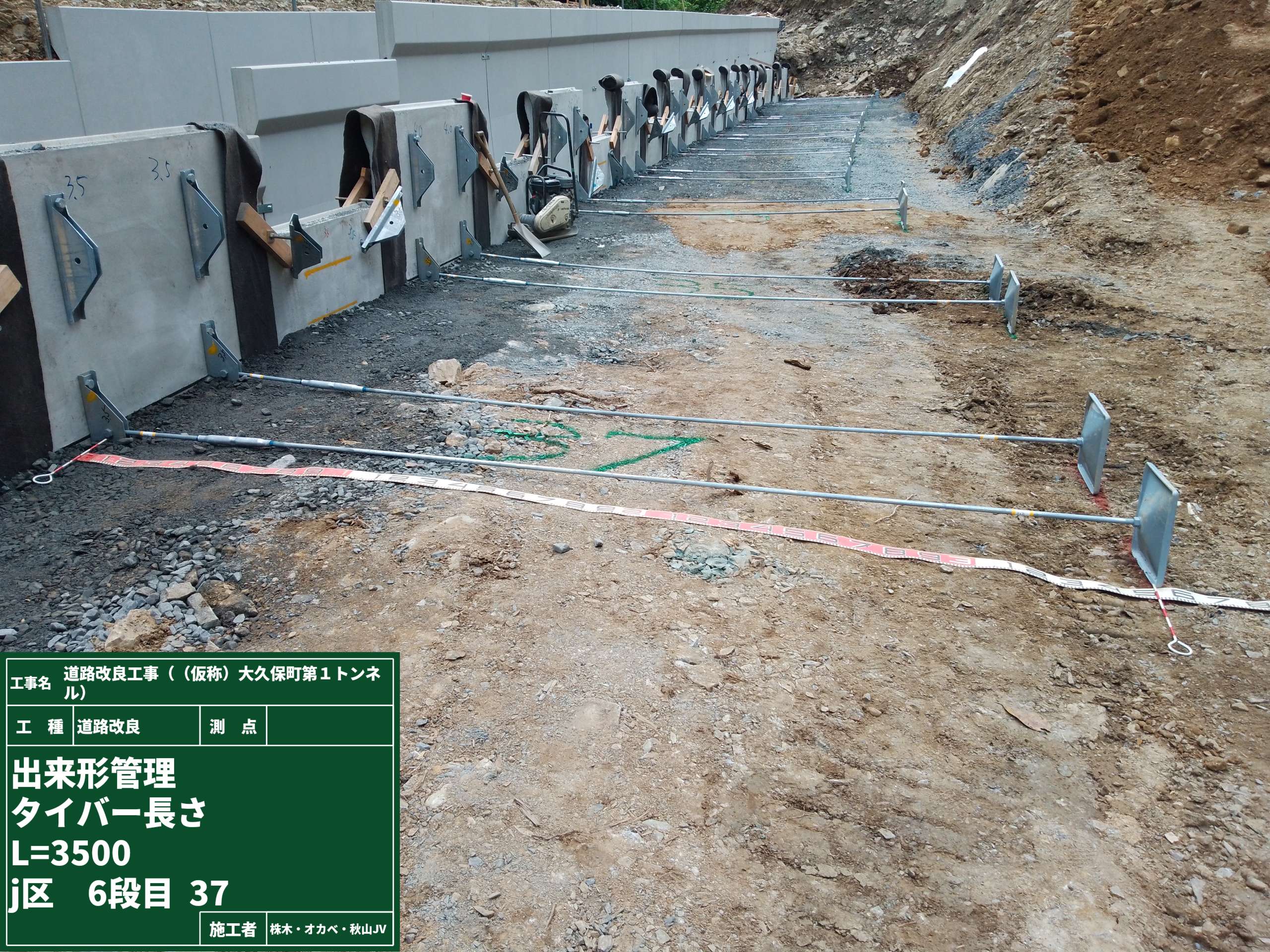

現場で使用するコンクリート製壁面材を製造している工場で、材料検収を行いました！

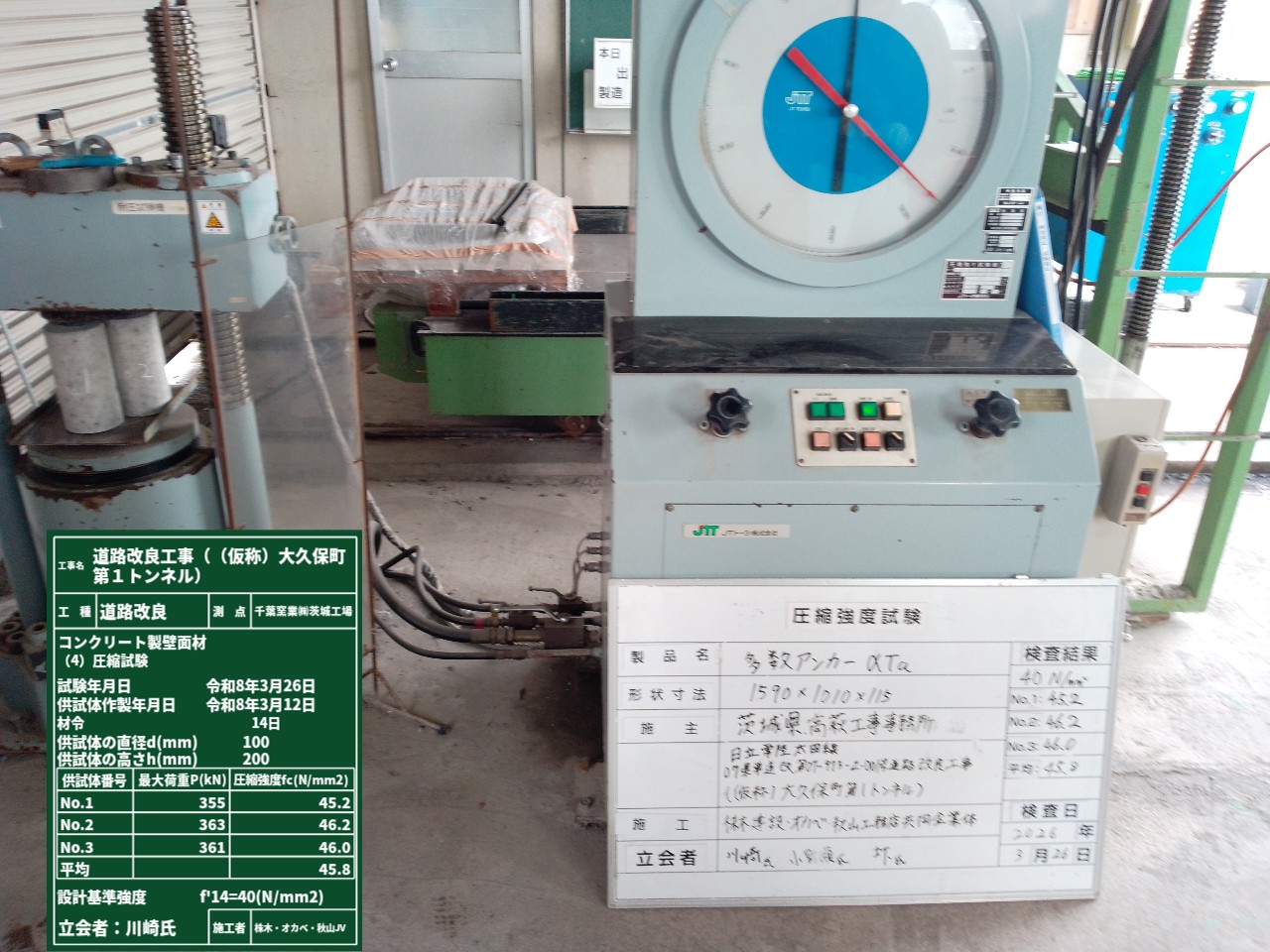

まずは、材料の寸法や工場で行った圧縮強度試験の結果を確認しています👀（１枚目写真）
さらに、この製品を造るために使用した鉄筋についても、配筋検査とかぶり検査を行いました。

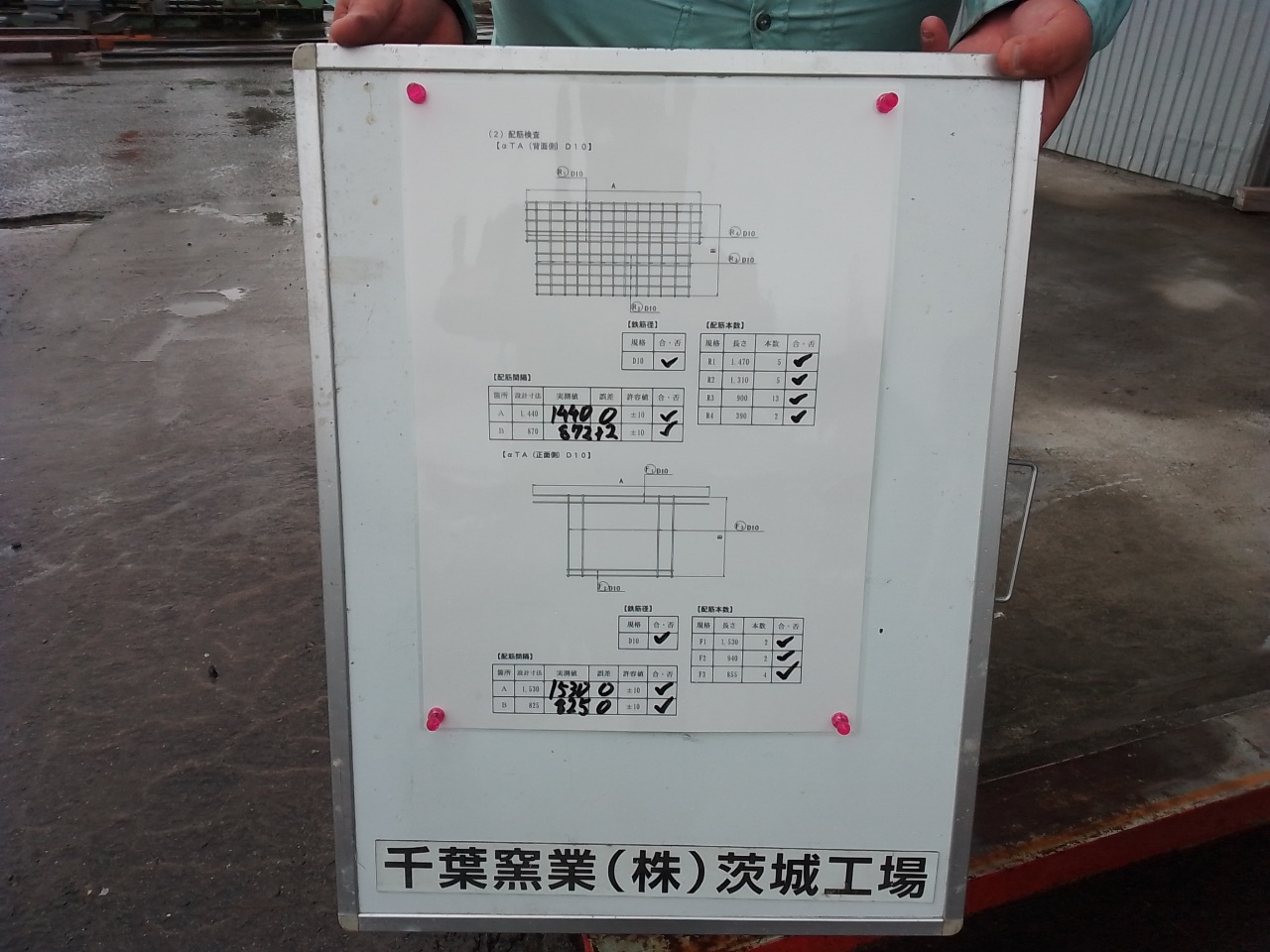

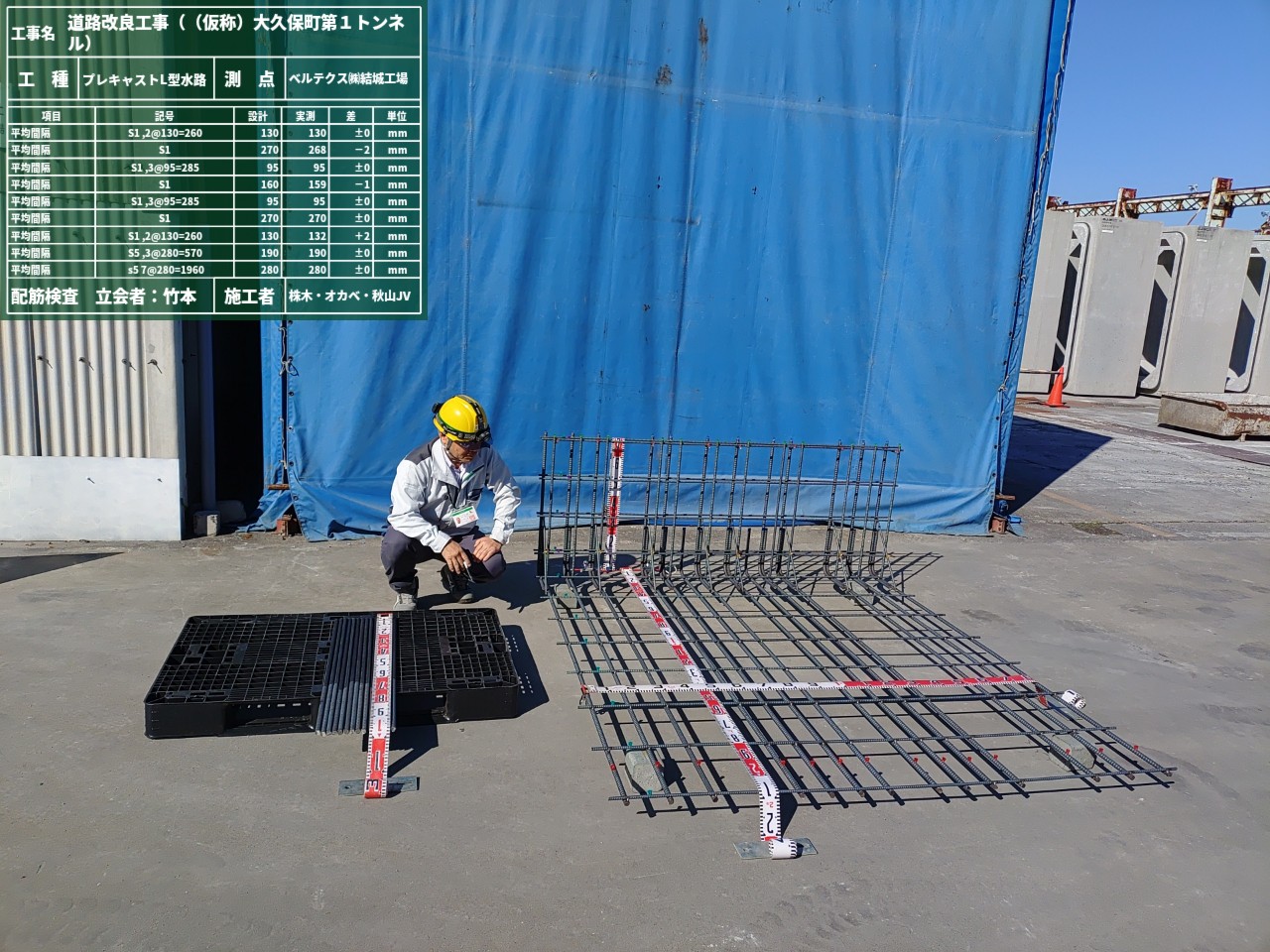

2枚目の写真は、配筋検査で鉄筋本数・間隔・径を確認している様子です。

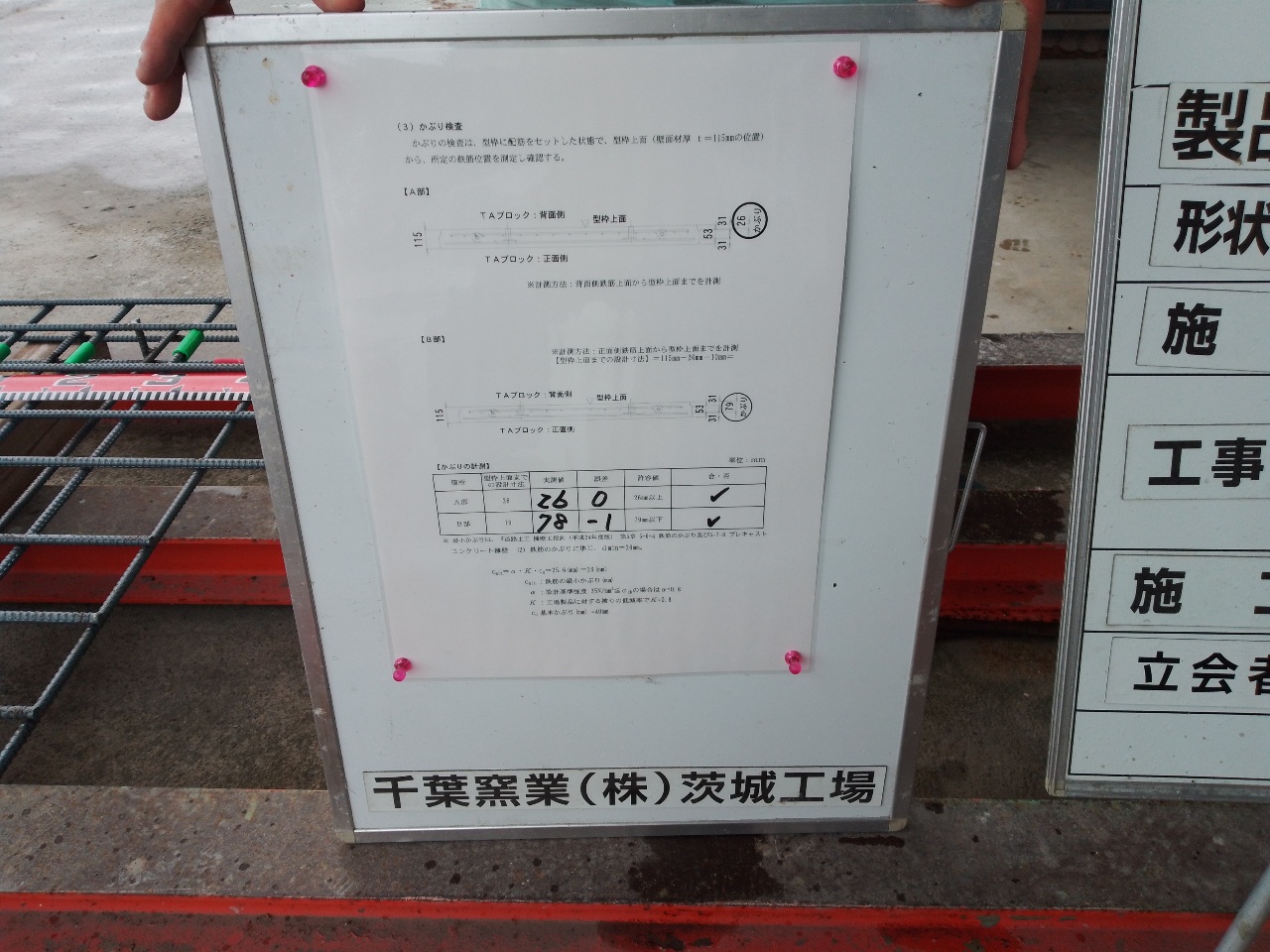

3枚目の写真は、型枠に配筋をセットした状態で、型枠上面から所定の鉄筋位置を測定して確認しました。
現場で鉄筋と型枠を組立てて、コンクリートを打設する時と同じような確認を工場で行っているんですね👆
普段なかなか見る機会のない、工場での配筋検査・かぶり検査のご紹介でした😊

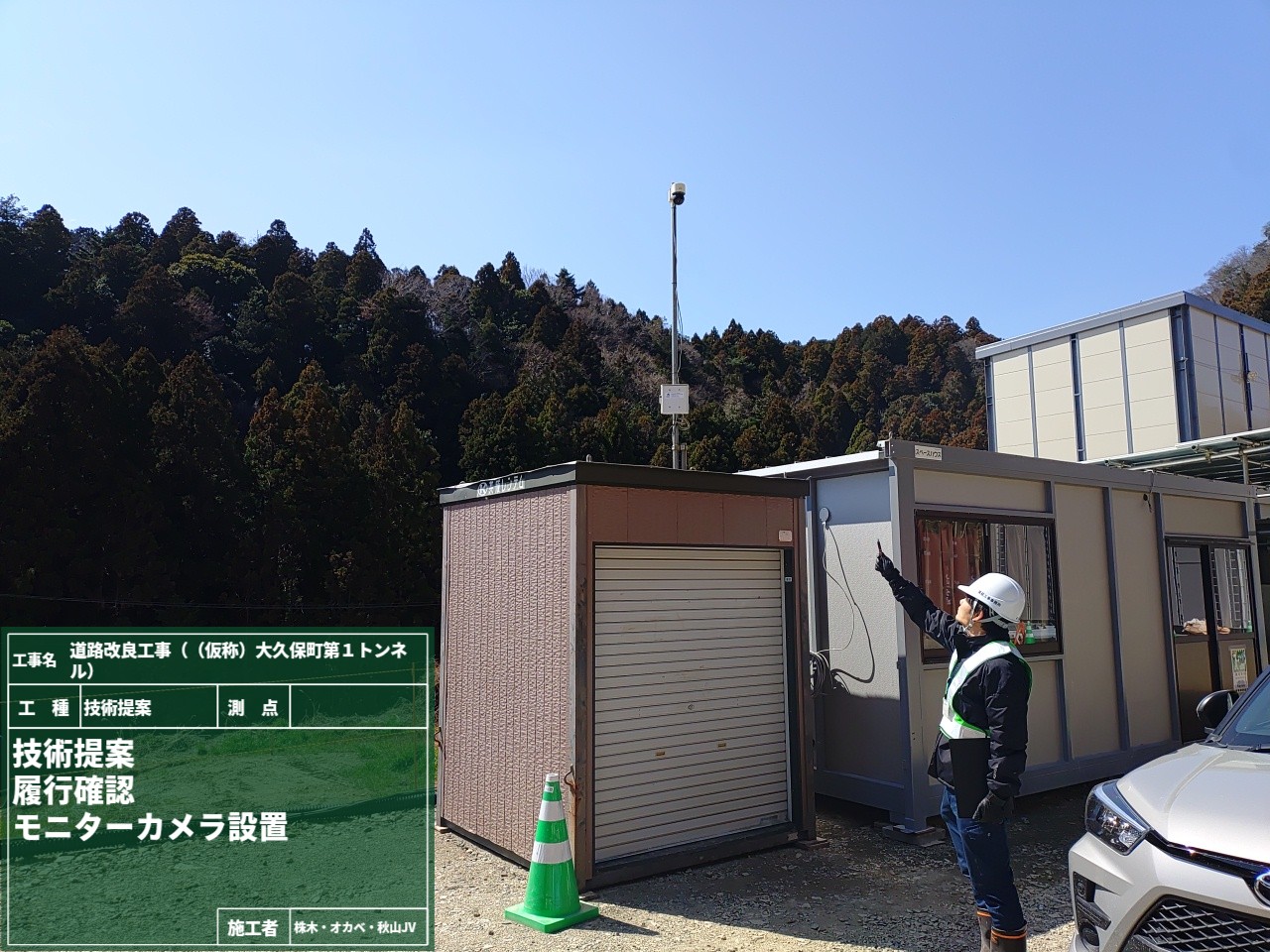

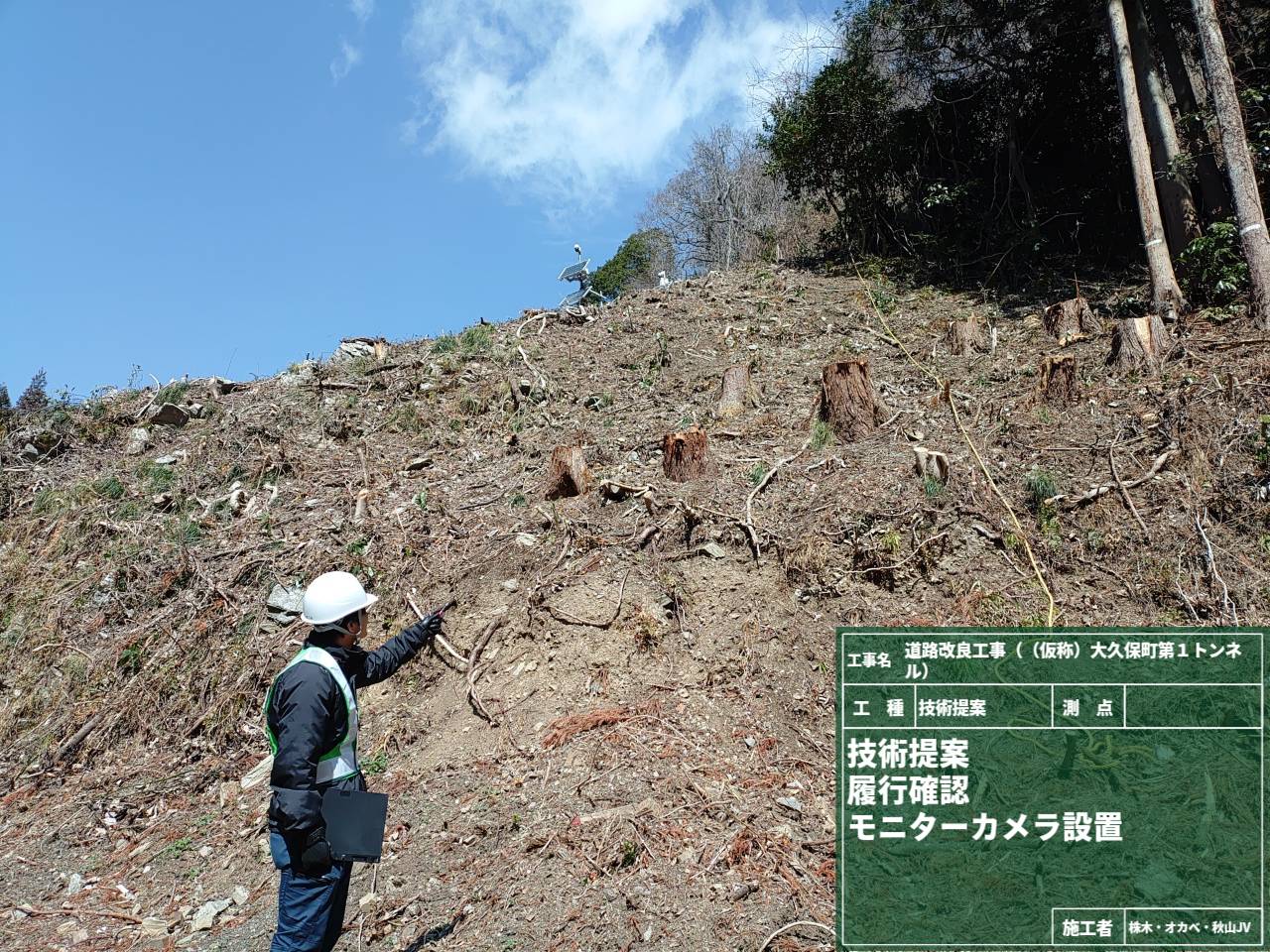

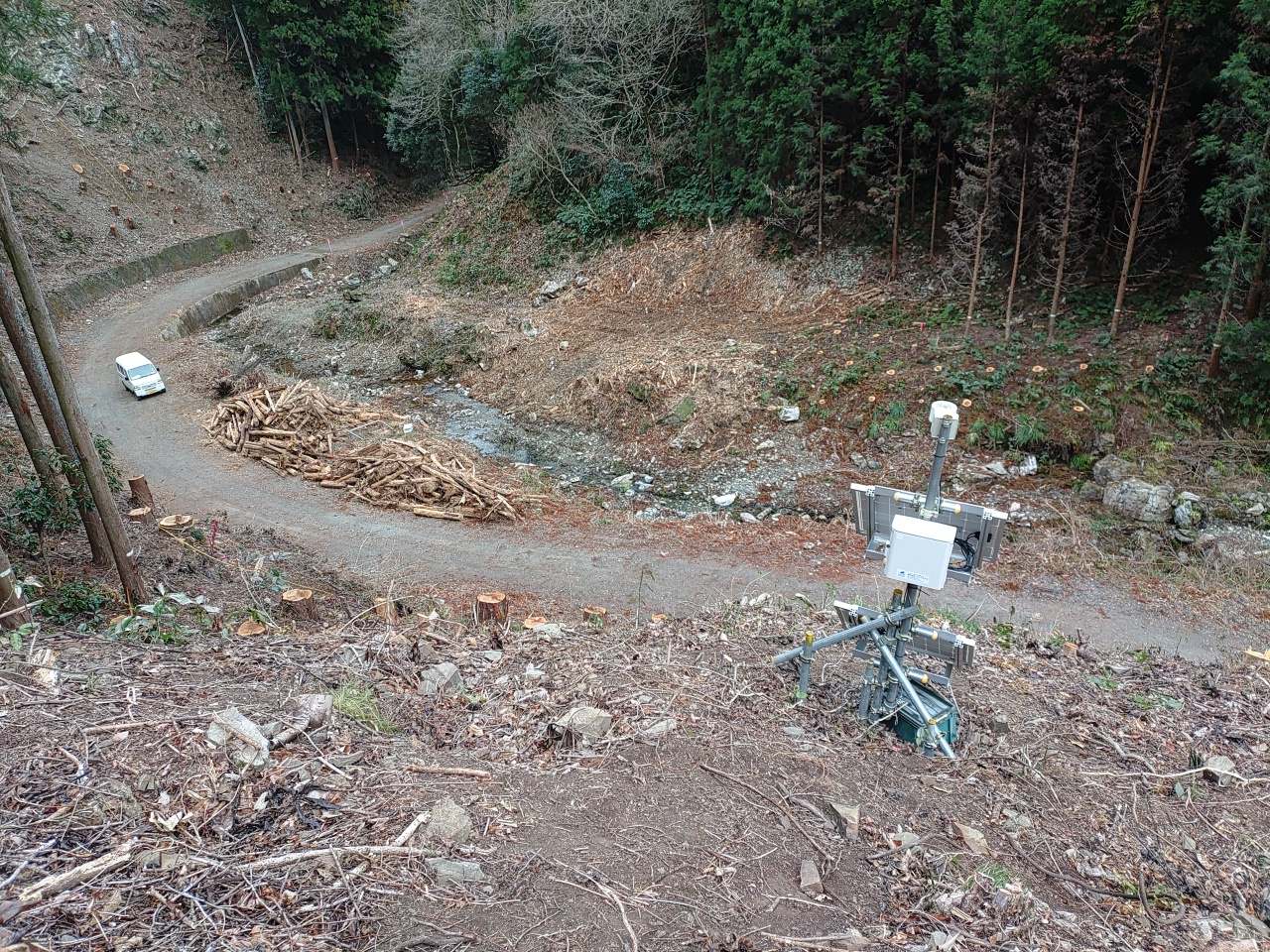

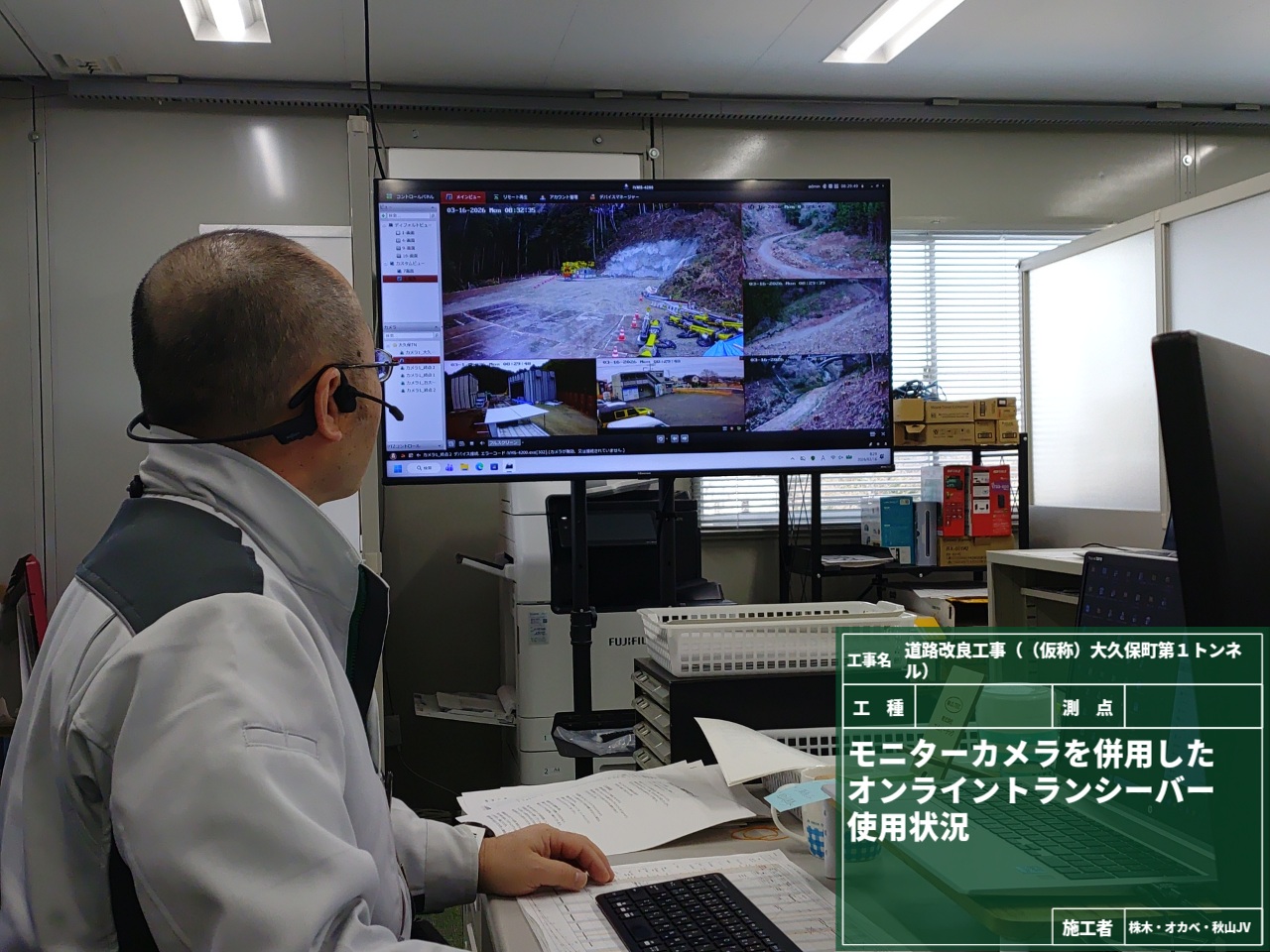

今回の現場では、モニターカメラを設置しました📹
これで目視しづらい場所の安全確認や、危険エリアへの侵入もリアルタイムでチェックできます👀✨
事務所からでも現場の様子が分かるので、現場までの移動時間も減って効率良く安全確認ができます👍

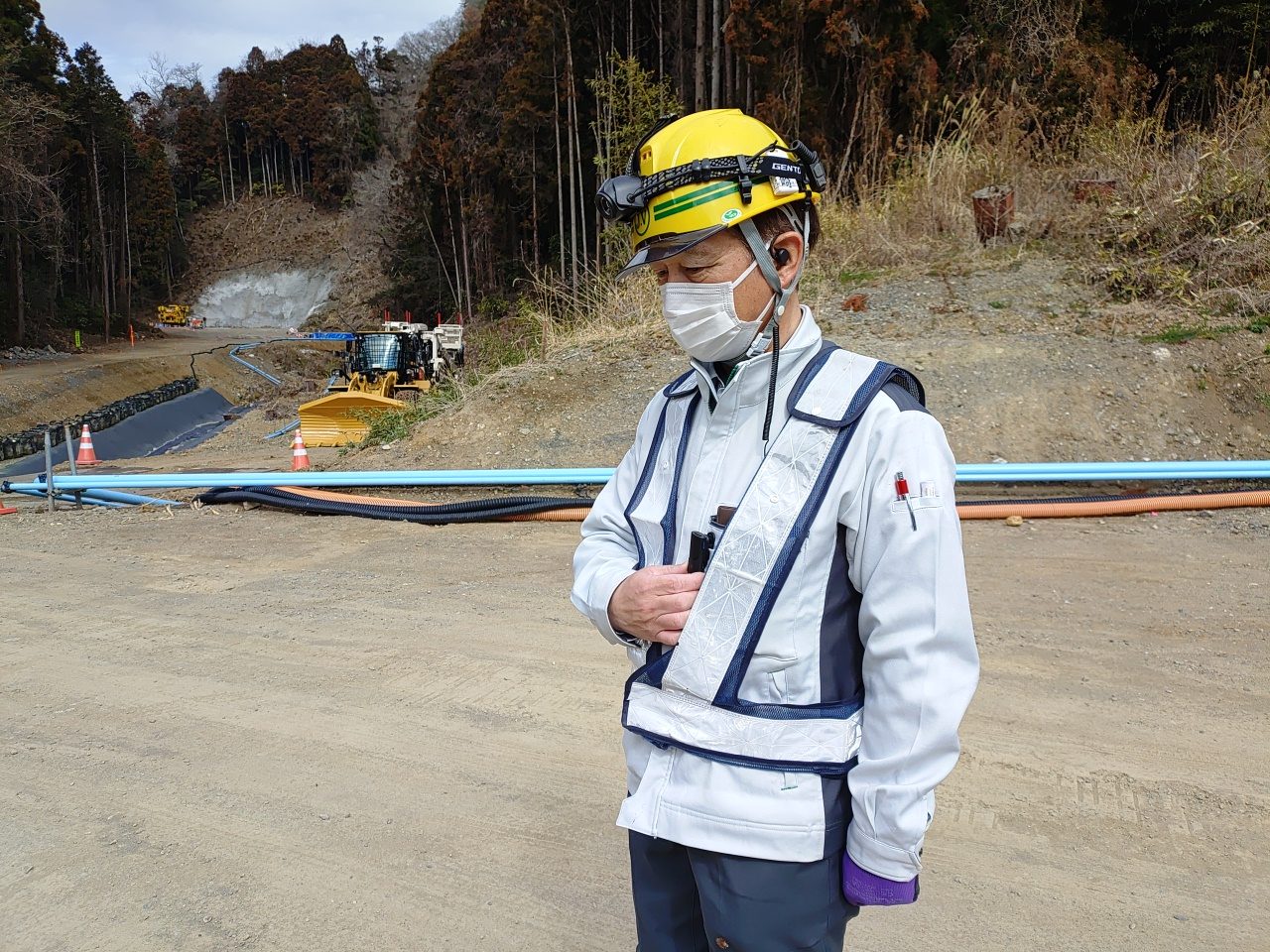

さらに今回はもうひつのアイテム__（距離無制限、双方同時通話ツール）オンライントランシーバーも導入！！
従来のトランシーバーとは違ってインターネット通信なので、距離も気にせずやりとりができます。
モニターカメラと併せて使うことで、遠隔からの指示や情報共有もスムーズになりました👏
事務所と現場／現場と現場でも、リアルタイムにつながっていて、安心して作業をすることができます😊
危険箇所や死角になる場所に、きちんとモニターカメラが設置されてるか、発注者に確認をしてもらいました。
細かいところも要チェック！ 安全確認も私たちの大事な仕事のひとつです💪
道路改良工事（(仮称）大久保町第1トンネル）の現場スローガンを発表いたします‼
（ドラムロール音＿＿ダラララララララ……！ダン！）

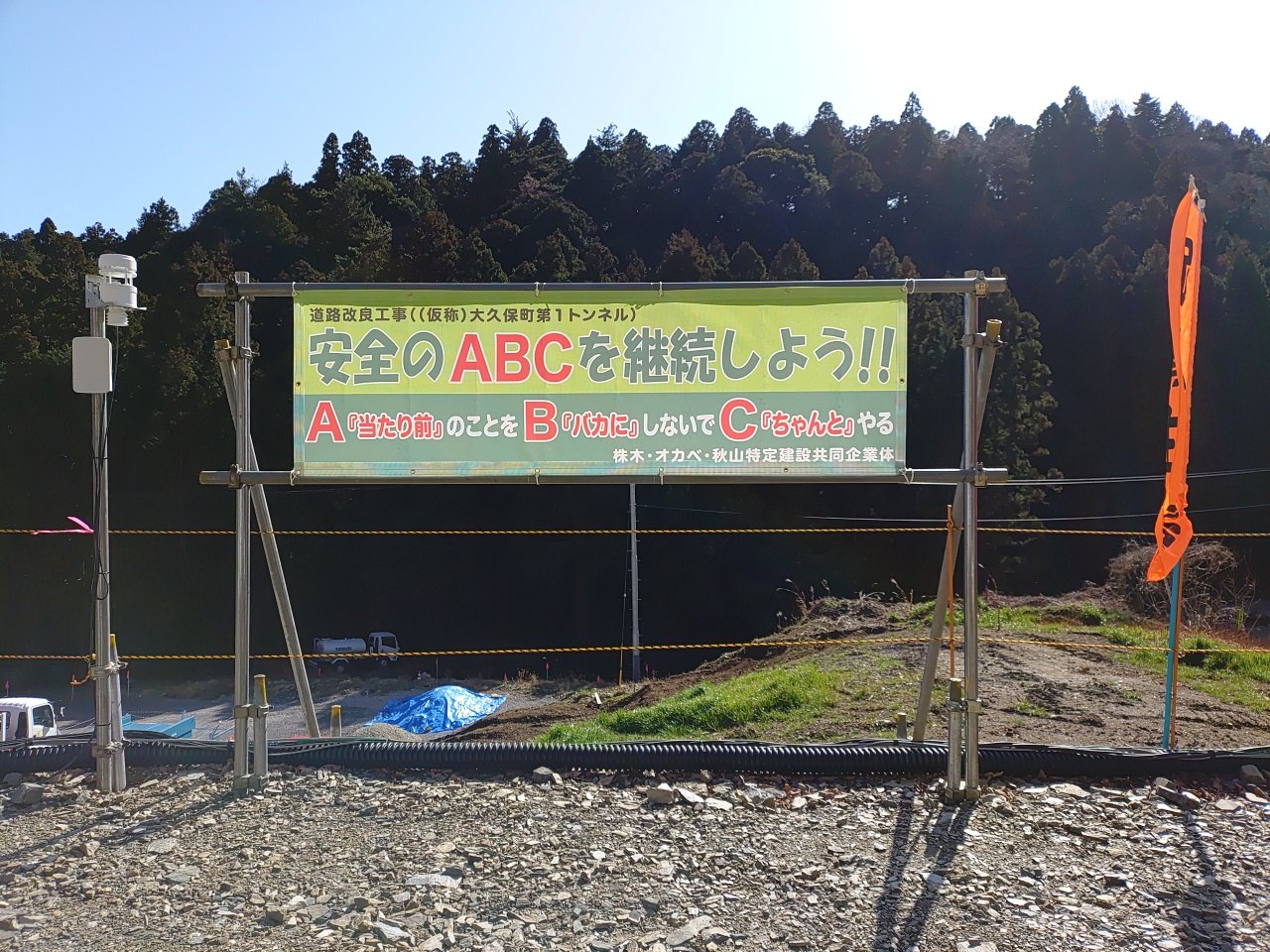

「安全のＡＢＣを継続しよう！！」 です。
このスローガンは、建設現場だけでなく、製造業や医療現場などでも使われている”安全の基本”です。
日常業務の中で起こりがちな「うっかりミス」を防ぐための大事な考え方です！
Ａ（当たり前のこと）：ヘルメット着用、指差し呼称、整理整頓など基本のルールを守る👍
Ｂ（バカにしない）：「これくらい大丈夫」、「いつも通りだから」と油断せず、安全確認を省略しない👍
Ｃ（ちゃんとやる）：手順通りに正しく作業をする👍
現場の見やすい場所にスローガンを掲げて、全員で安全意識を高めながら作業を進めています😊
先週は、火薬を取扱う作業者に向けた「火薬保安教育」の様子をご紹介しました。

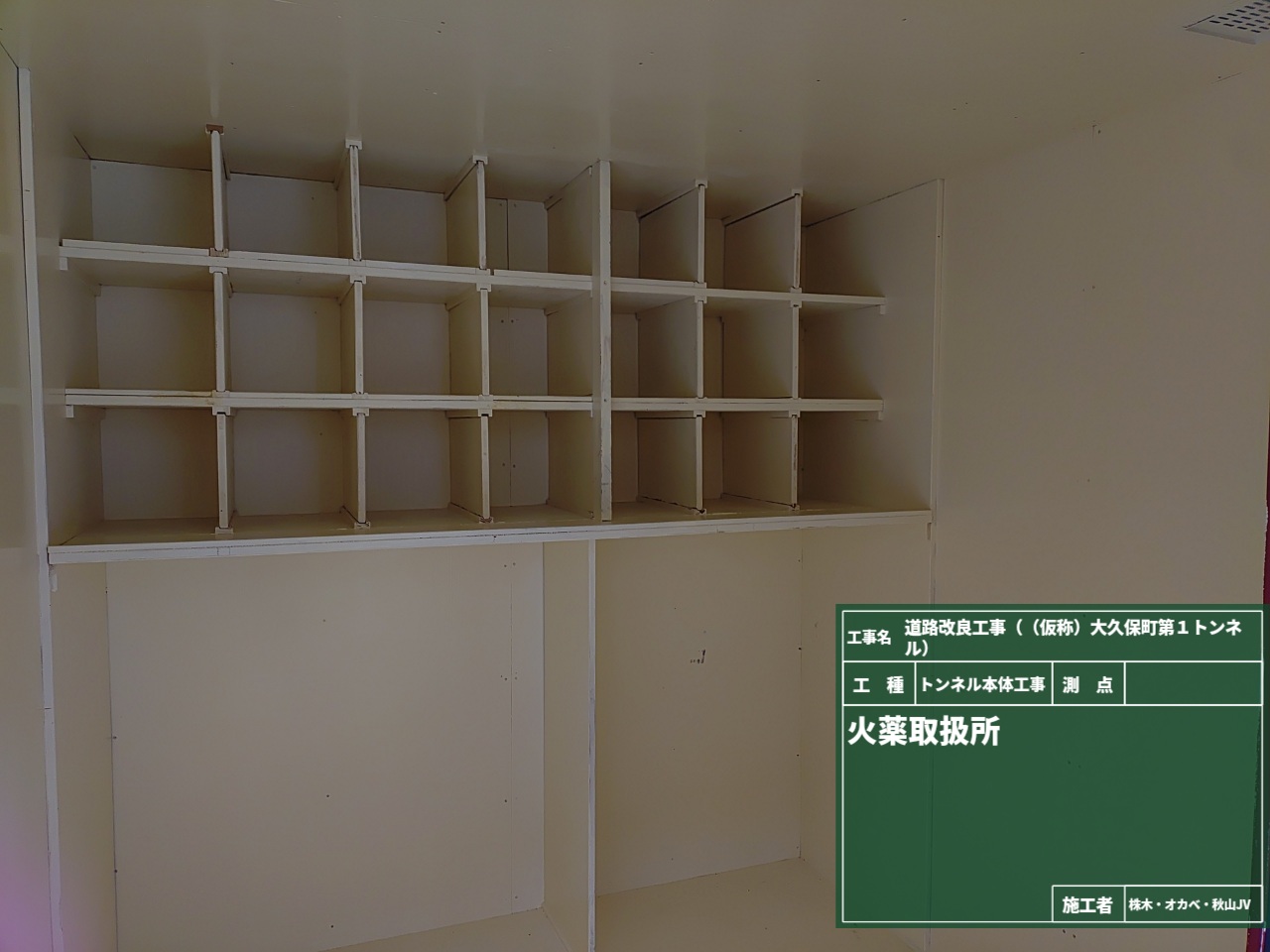

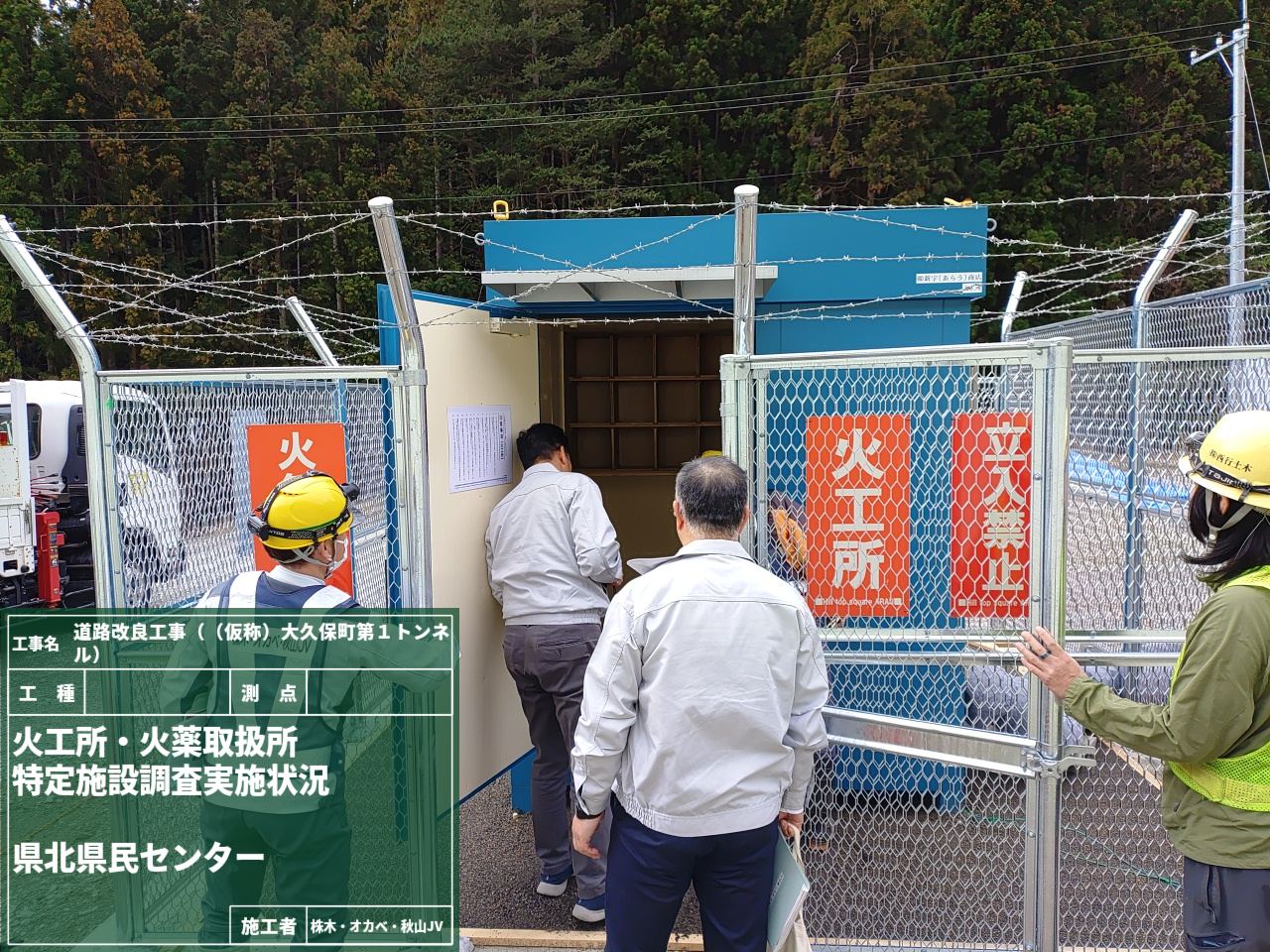

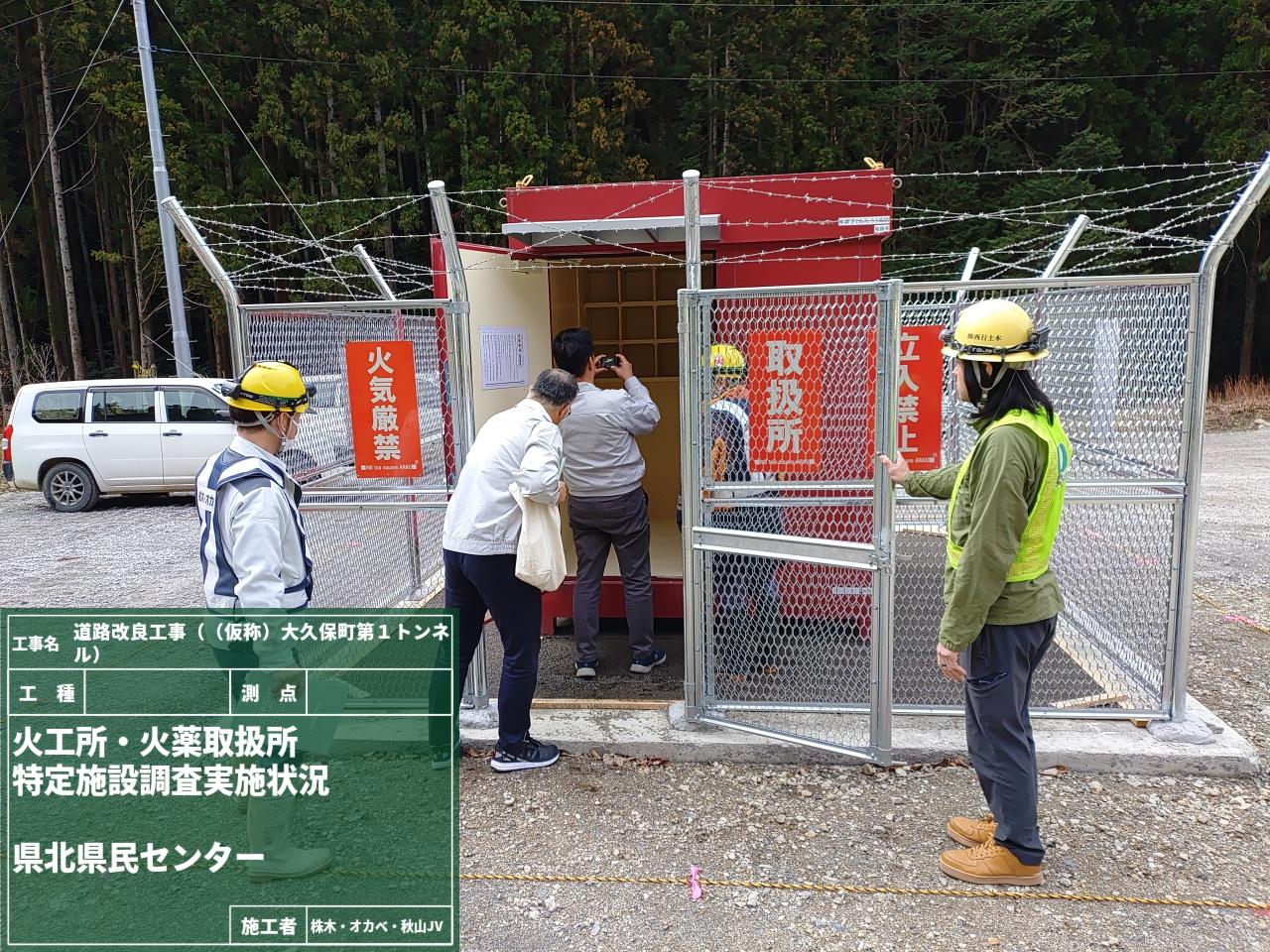

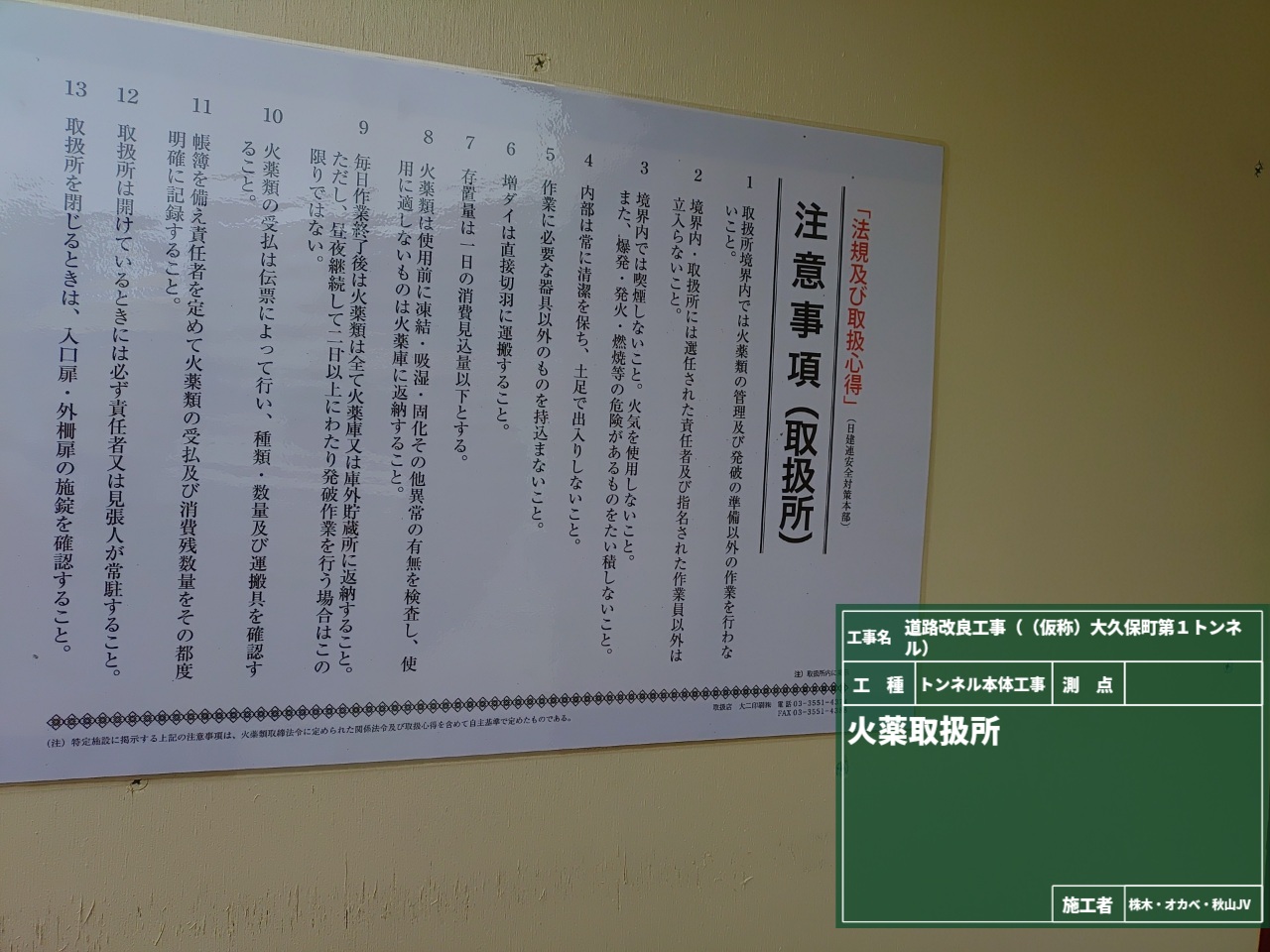

今週は、その火薬を保管する「火薬取扱所」の調査の様子をご紹介します！
火薬取扱所の調査は、「火薬類取締法」に基づいて行われます。
火薬類の盗難・火災・爆発事故を防ぐため、厳しい安全点検と行政への報告が義務付けられているんです。
もちろん、安全第一で作業をするための大切なルールです😊
赤色と青色の火薬庫は、言ってみれば火薬のお家🏠
このお家がきちんと安全基準に達しているか、火薬が入居する前にお宅訪問でチェックしていきます👀
引渡後に、不備があって入居者が怒ってしまっては大変ですからね💣
引渡し前に問題がないかをしっかり確認していきます‼

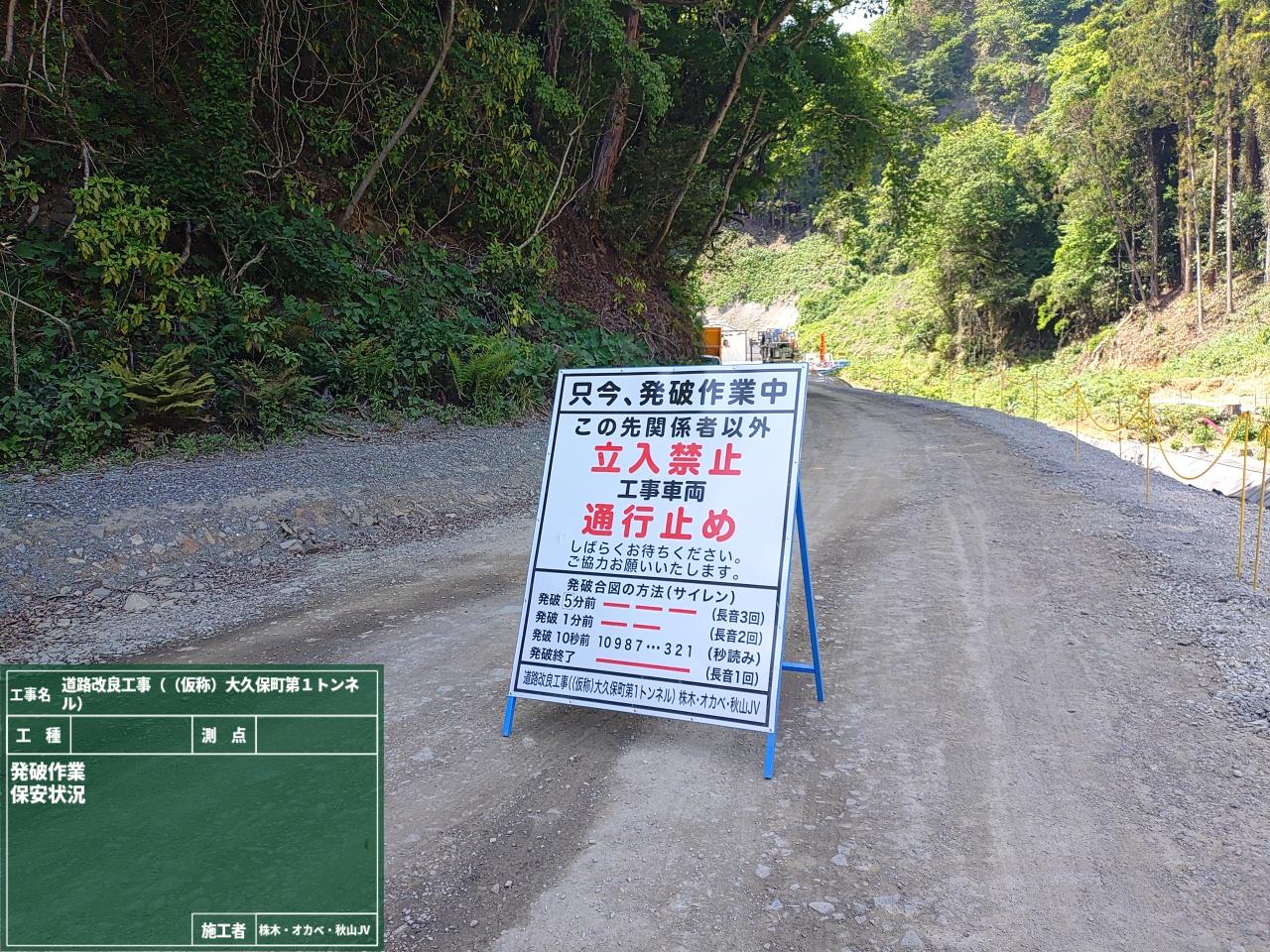

現場での発破作業には、火薬を使います💣
そのため、火薬を取扱う全作業者を対象に「火薬保安教育」を受講しています。
これは火薬類取締法で決められている大切な講習なんです‼
火薬類の爆発・火災などの災害を防止するため、正しい知識や技術をしっかり学びました📖
この講習は１回で終わりではなく、これからも定期的に行っていきます！

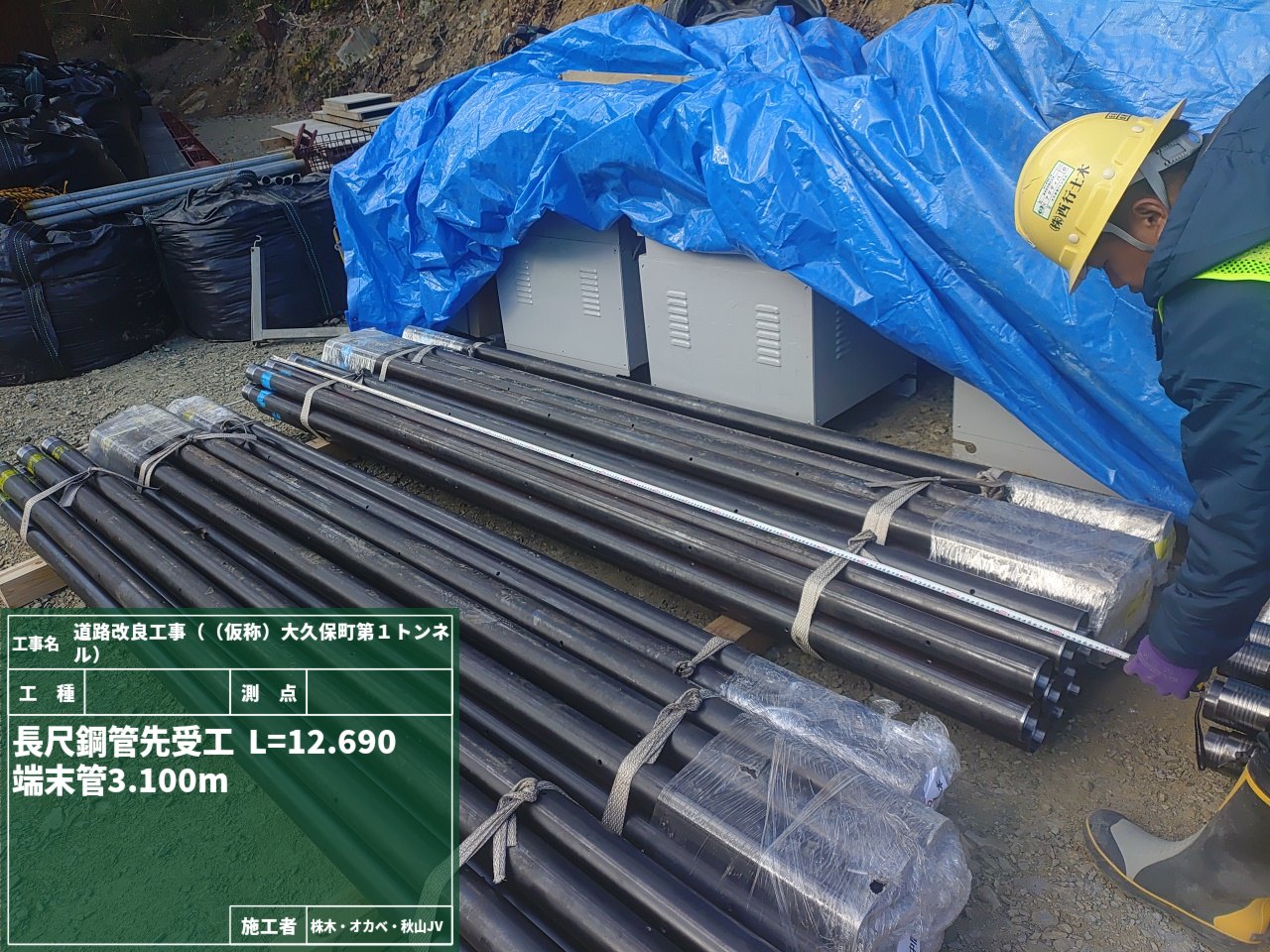

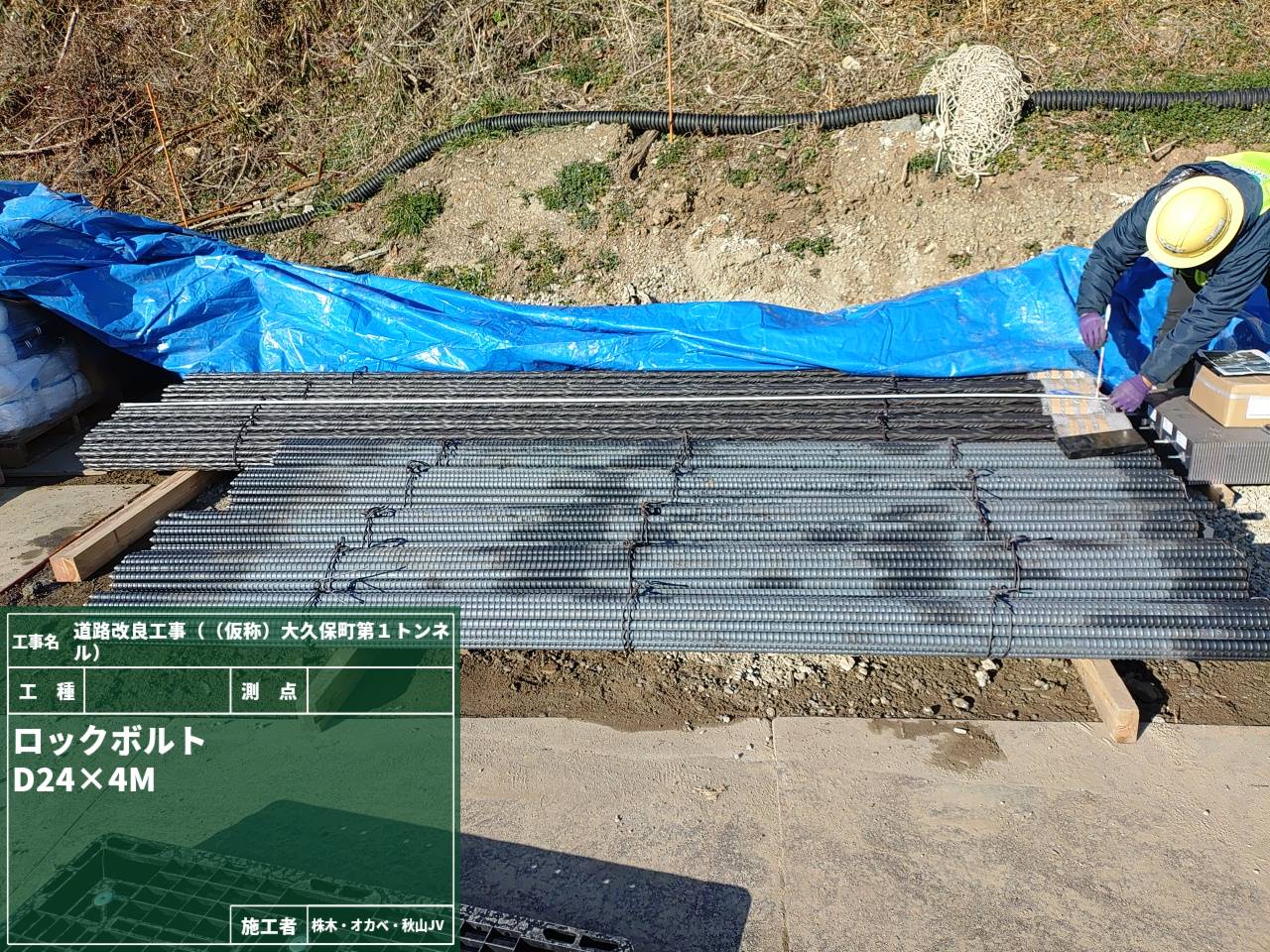

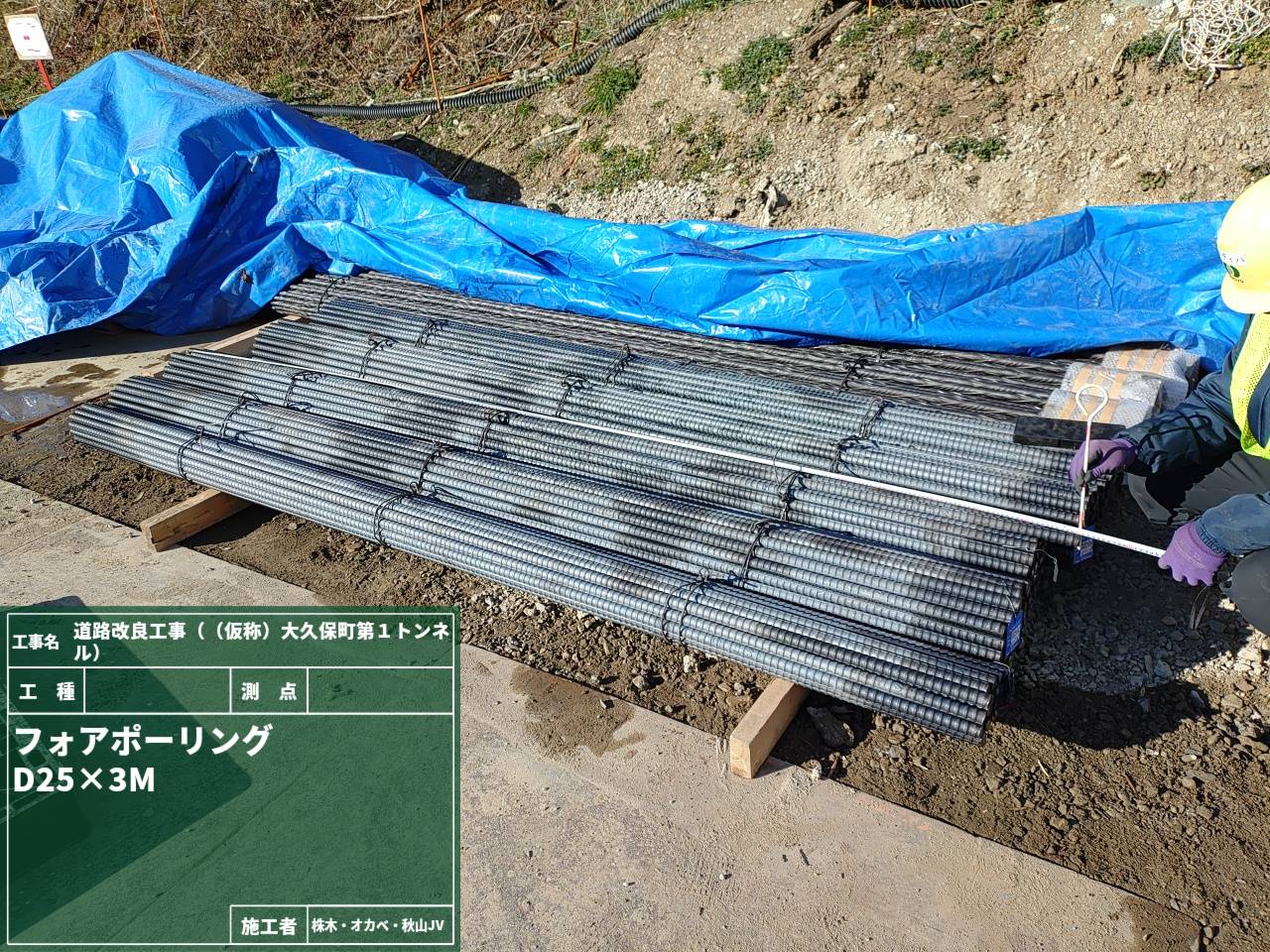

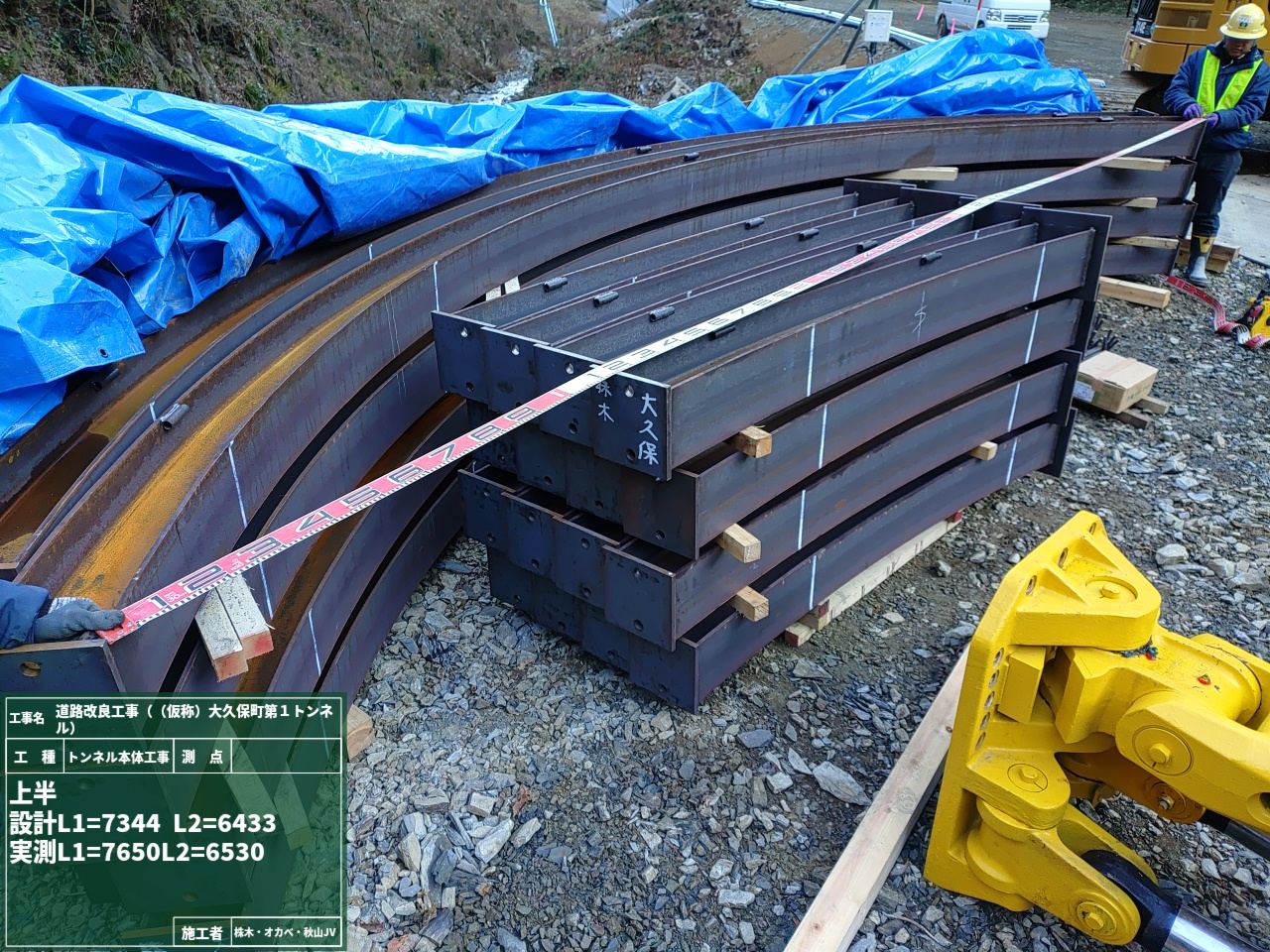

これから始まる作業に使用する材料が現場に納入されました。
一気に材料検収を行います‼
数量に間違いはないか？ サイズに間違いはないか？ キズや破損はないか？
大きなものも小さなものも全て細かくチェックしていきます👀
良い施工は、こうした細部から始まります✨

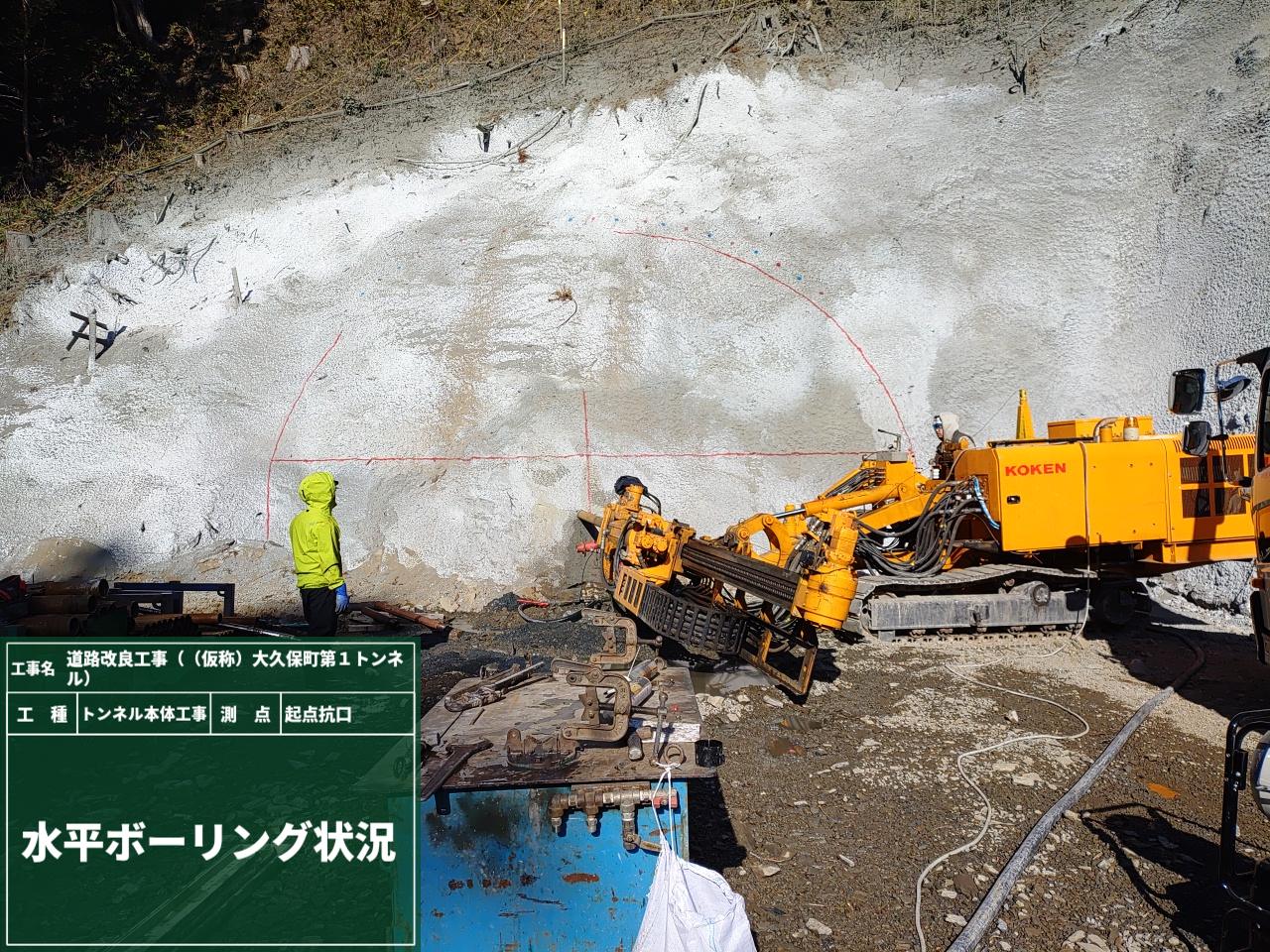

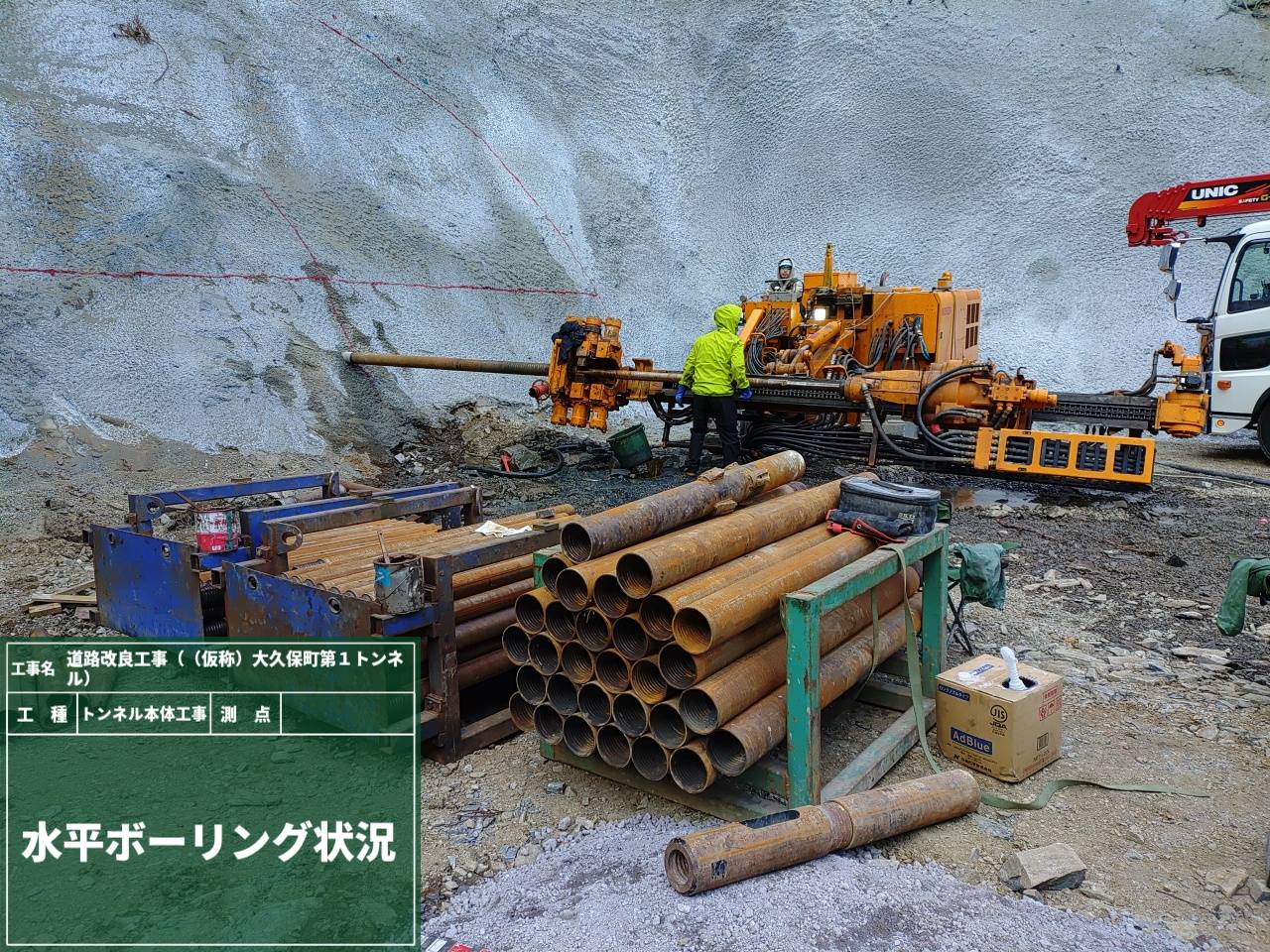

本体トンネルの掘削工事を行う前に、トンネル全線でボーリングマシンを使って、地面の中の土や岩を調べる「地質調査」をしています⛏️
（今回のトンネル全線は95ｍです！）

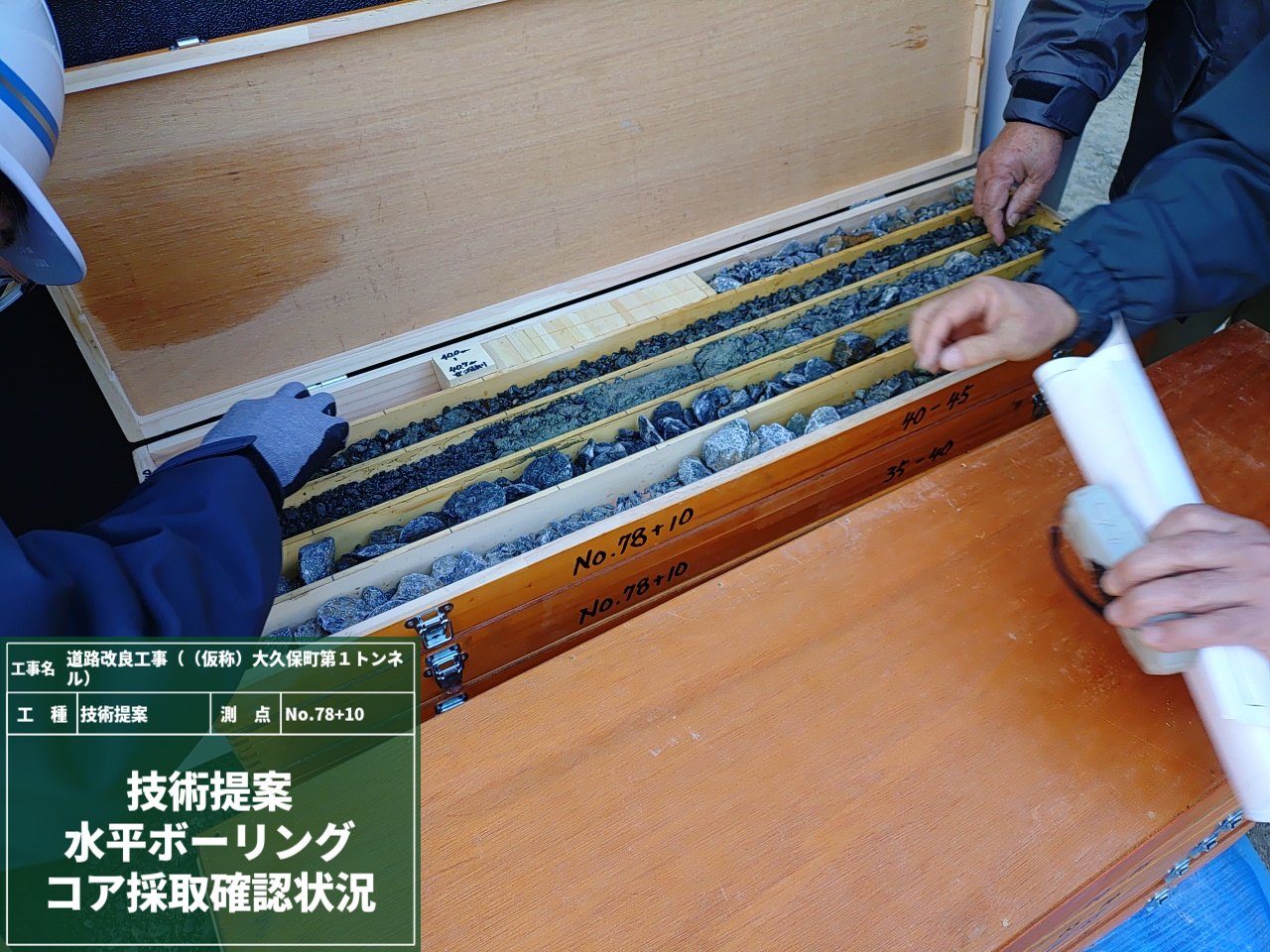

調査では、地面の中から「コア」と呼ばれる土質試料を採取します。
このコアを実際に目で見て確認することで、地質の状態や変化の様子・傷み具合などを直接把握できるのがポイント👍
事前に地質をしっかり確認しておくことで、どんな掘削方法が適しているか、補助工法が必要かどうかなど早い段階で検討することができます。
採取したコアは深さの順に並べて、岩の種類や色・硬さなどの状態を細かく観察＆記録します✏
観察結果は、柱状図にまとめて地層の特徴を見える化します👀

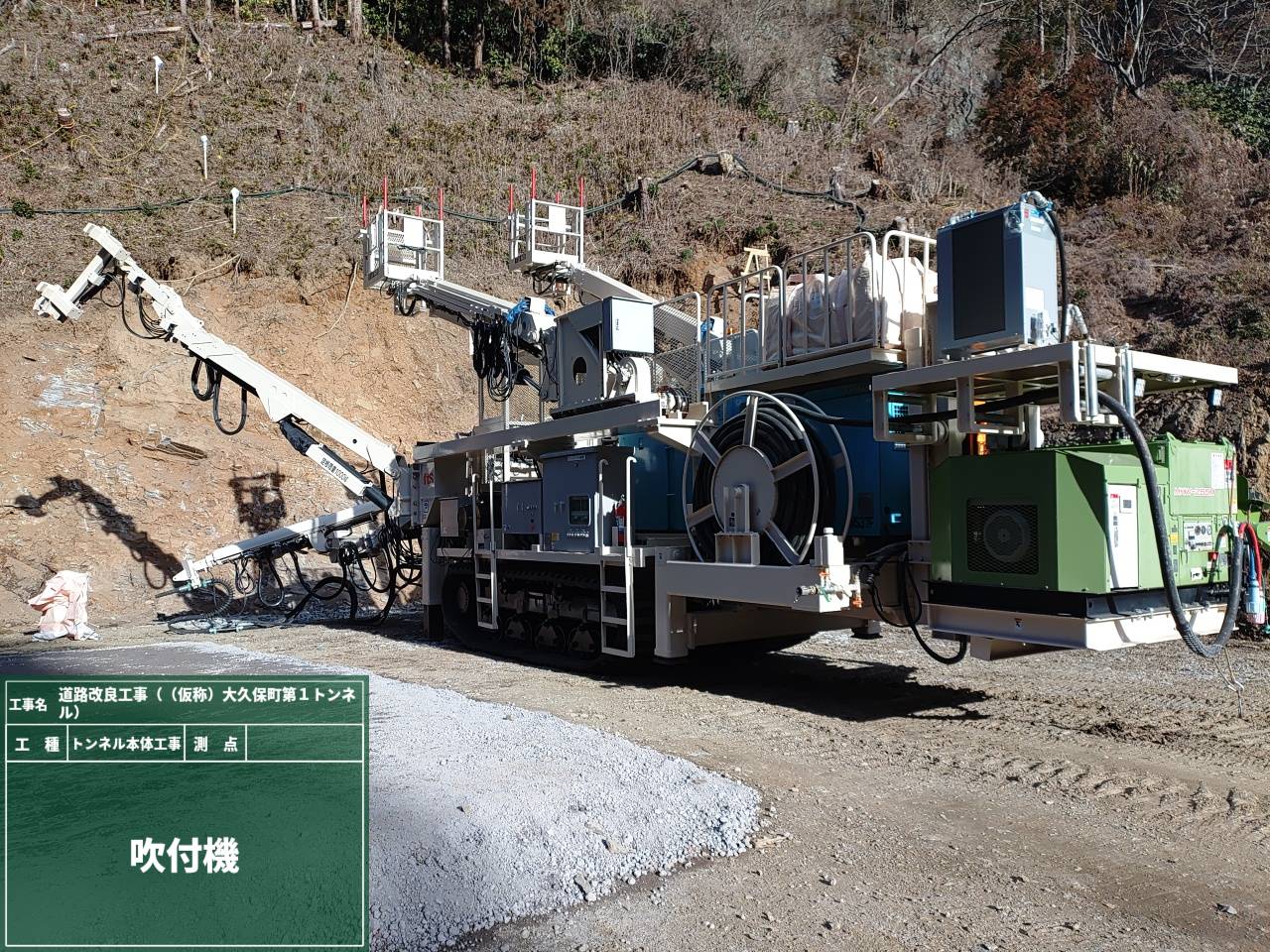

キングギドラのようなこの機械、その名もヘラクレス。
どこまでも強そうな名前です。。私が戦隊ヒーローなら勝てる気がしませんが、ヒーローは勇敢に闘わなくては👊👊👊

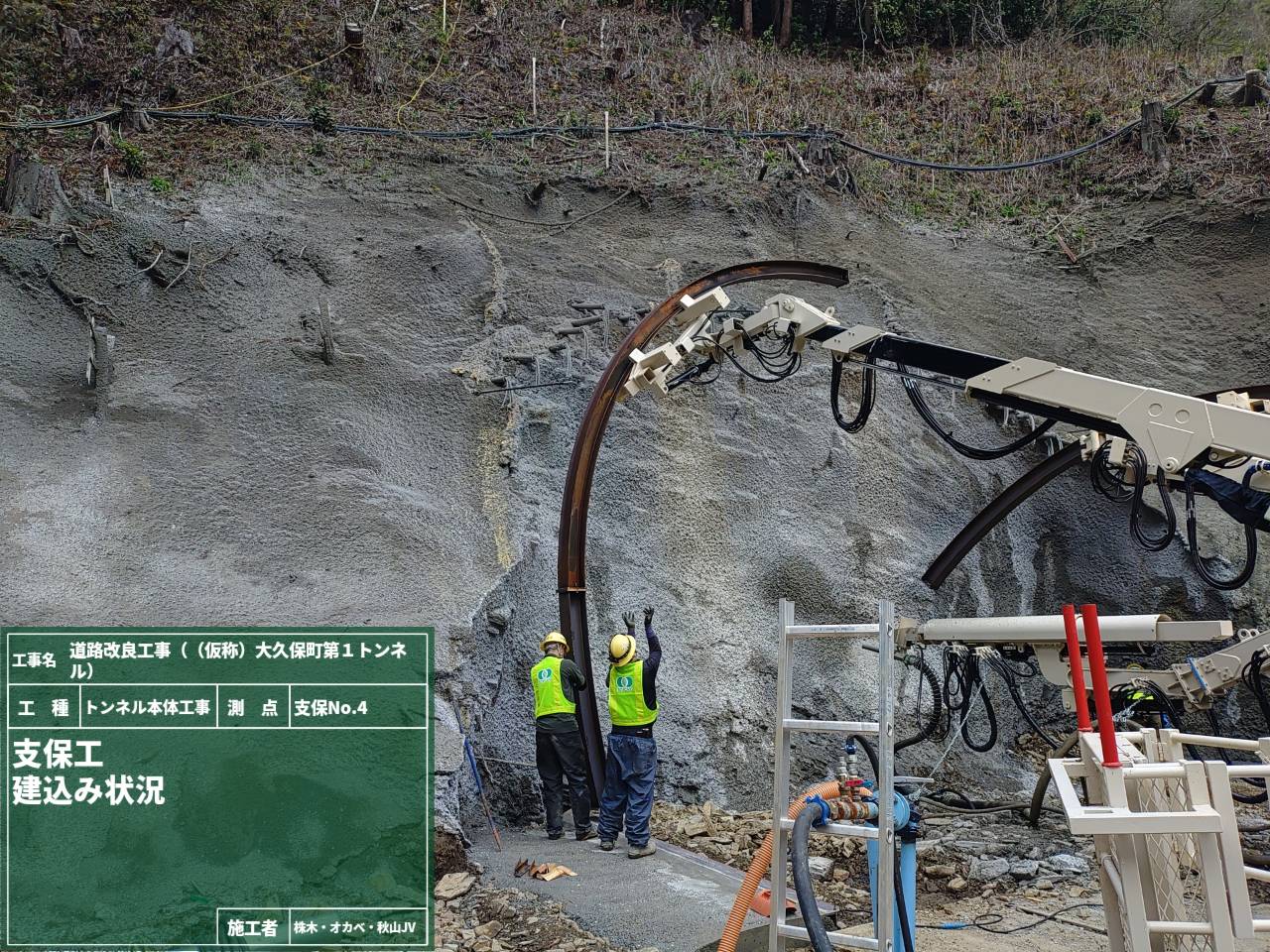

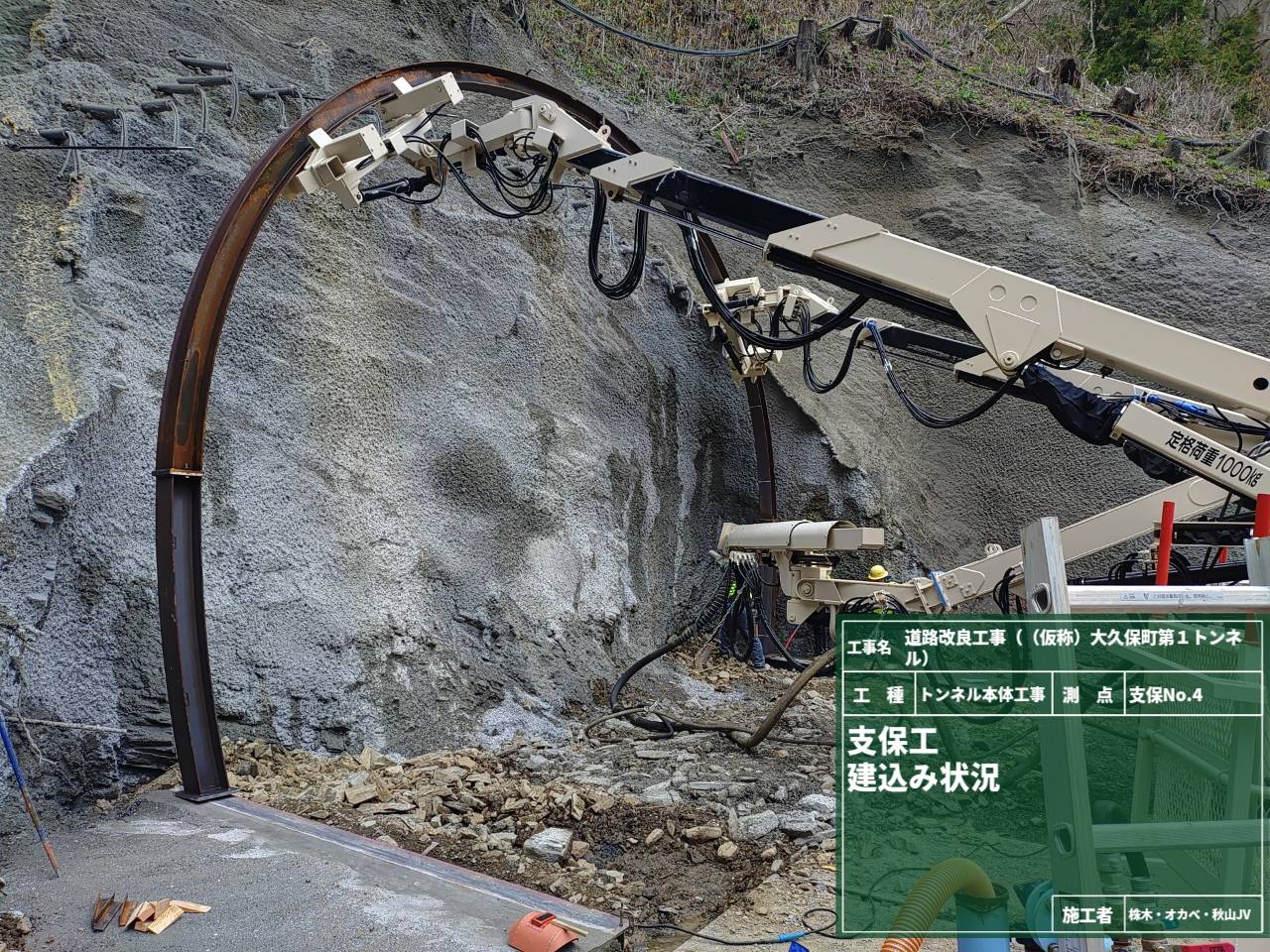

ヘラクレスは、トンネル工事の安全性・作業効率ＵＰのために開発された機械で、１台で吹付け～支保工建込までこなす強者です💪

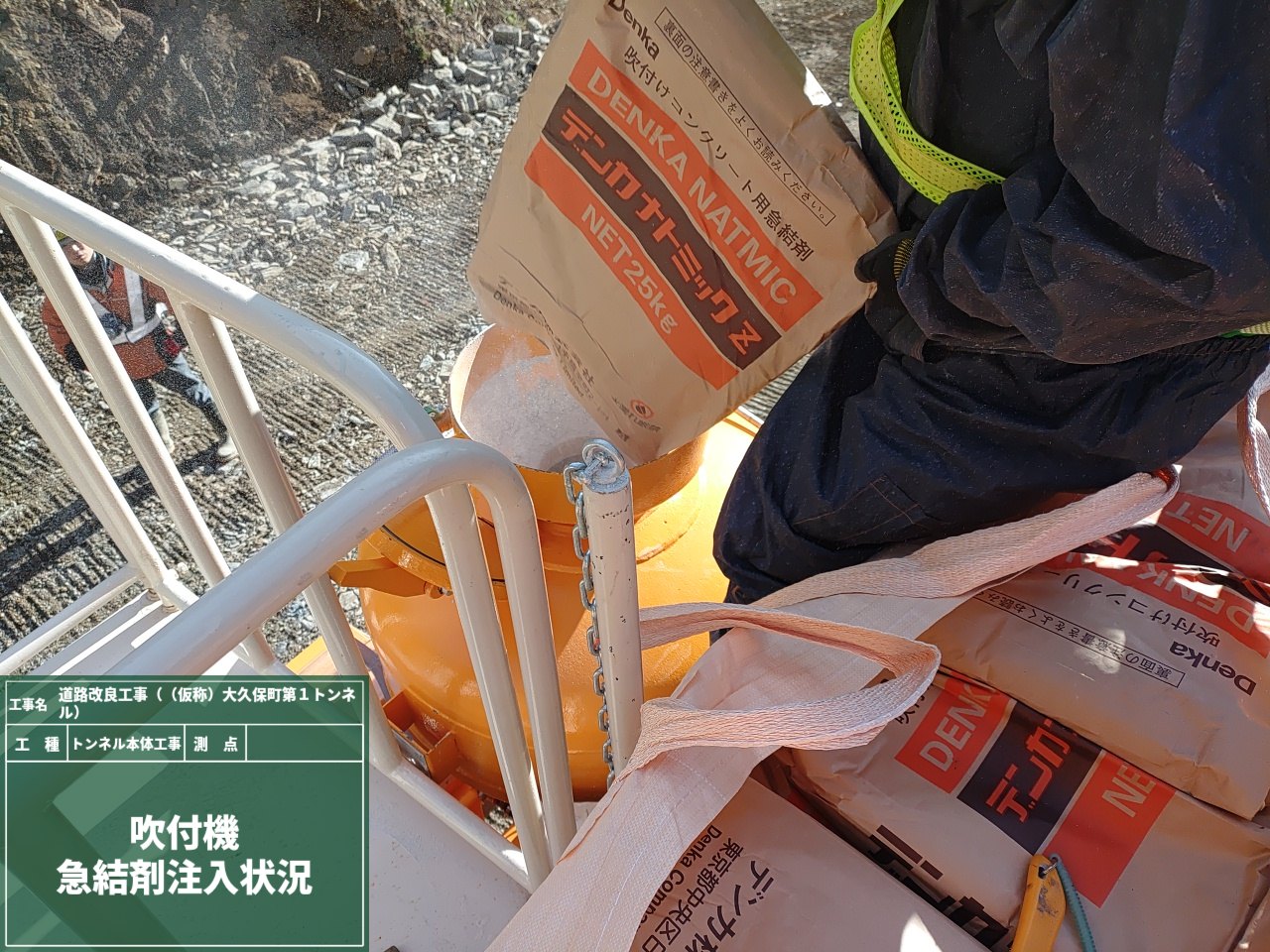

まずはセメントの固まる早さを促進させて、急結させるための吹付コンクリート用の急結剤を注入！

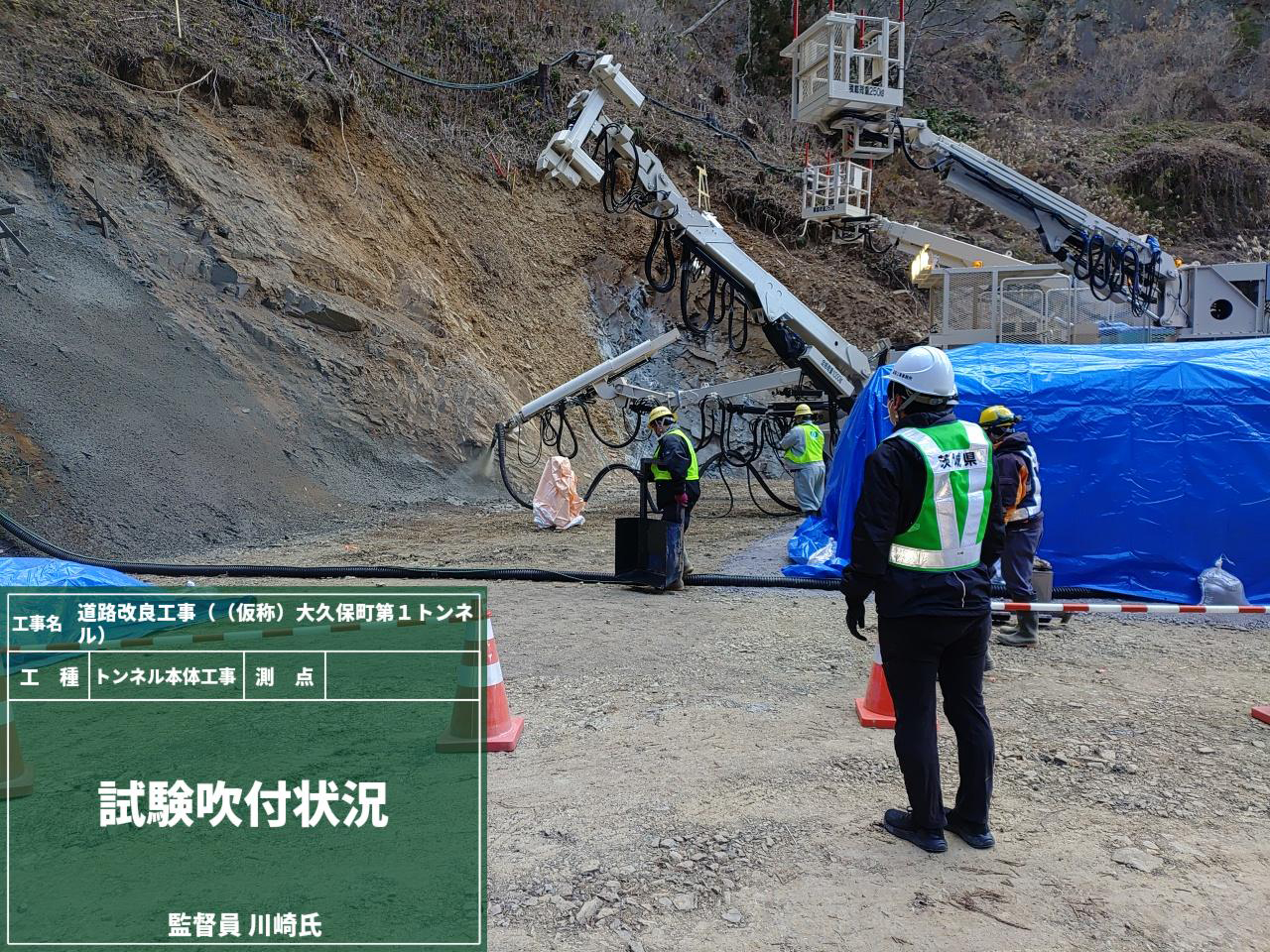

事前に決めた配合で他の材料も投入して、試験吹きを行いました。
試験吹き後は、スランプ試験・表面水率試験・プルアウト試験など、いくつかの試験を行います。

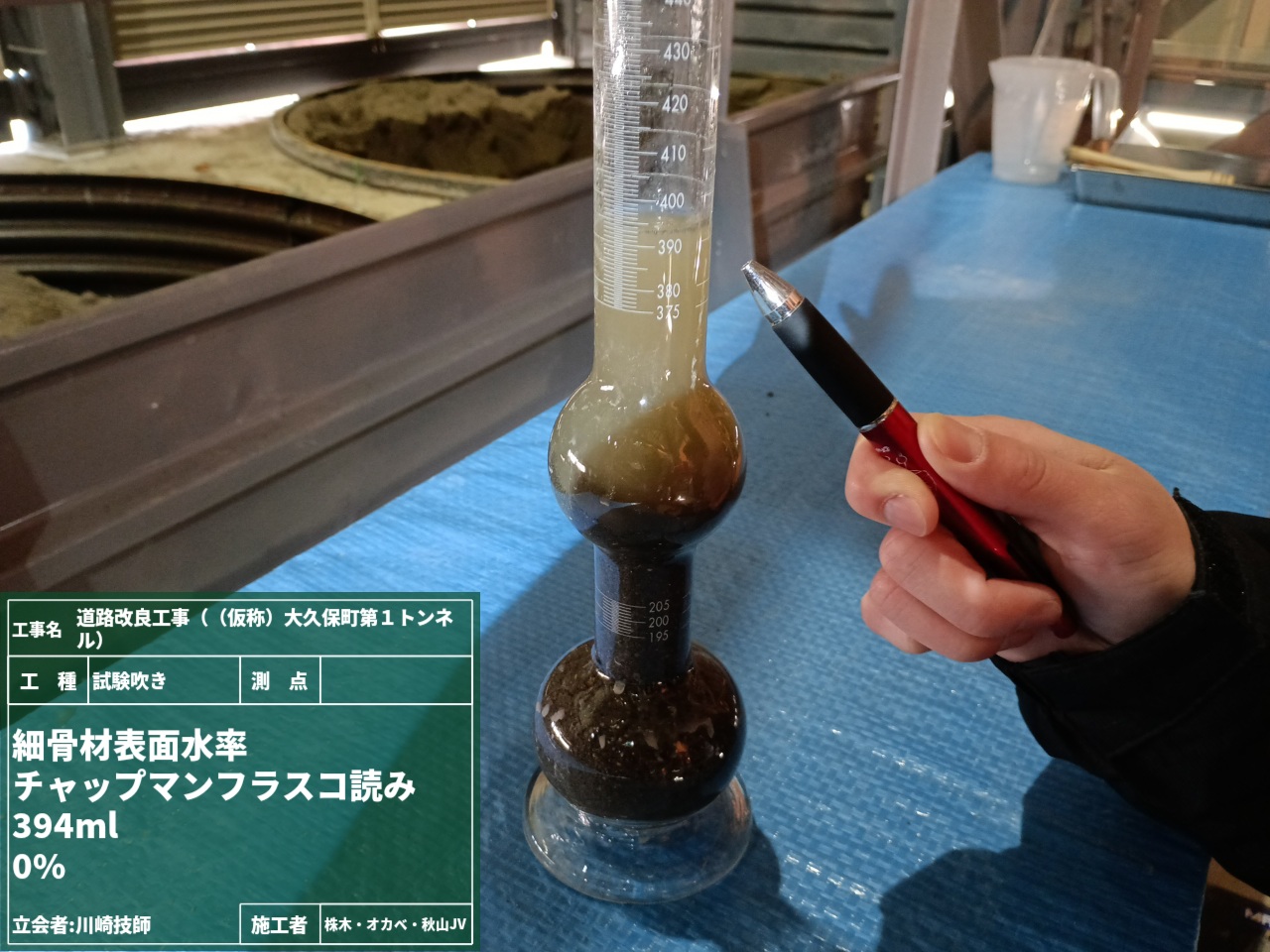

表面水率試験🧪・・・細骨材の表面に付着している水分量を測ります。
👉表面水率を確認しないと、水分が多いモルタルやコンクリートができてしまい、強度低下や流動性に影響が出てしまいます。

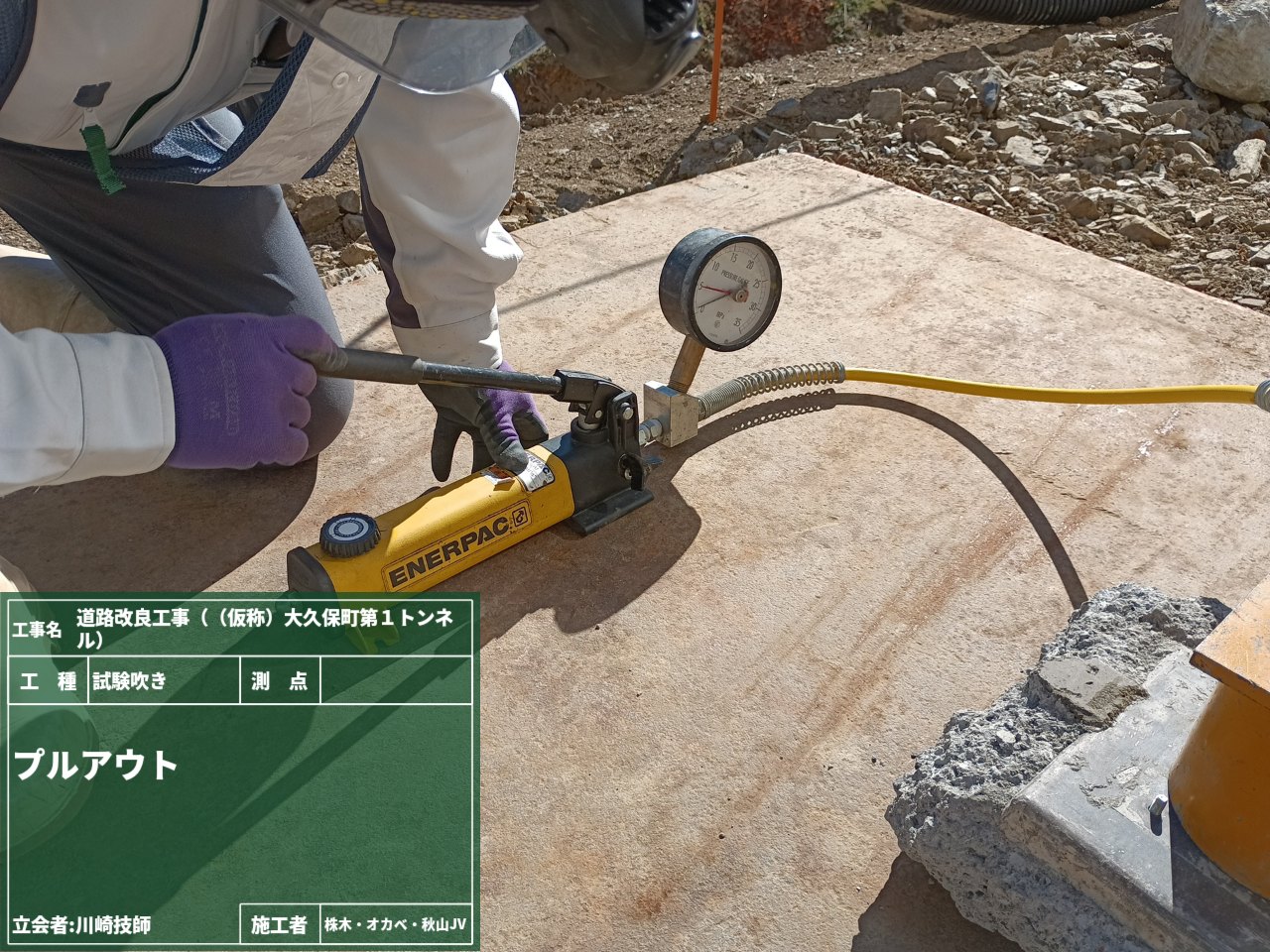

プルアウト試験・・・吹付けたコンクリートの初期強度（特に材齢3～24時間程度）を現場で確認するための試験です。
👉コンクリートの「初期強度」や「圧縮強度」を推定するために行います。
こうした試験に合格した材料を、本施工で使っていきます👍

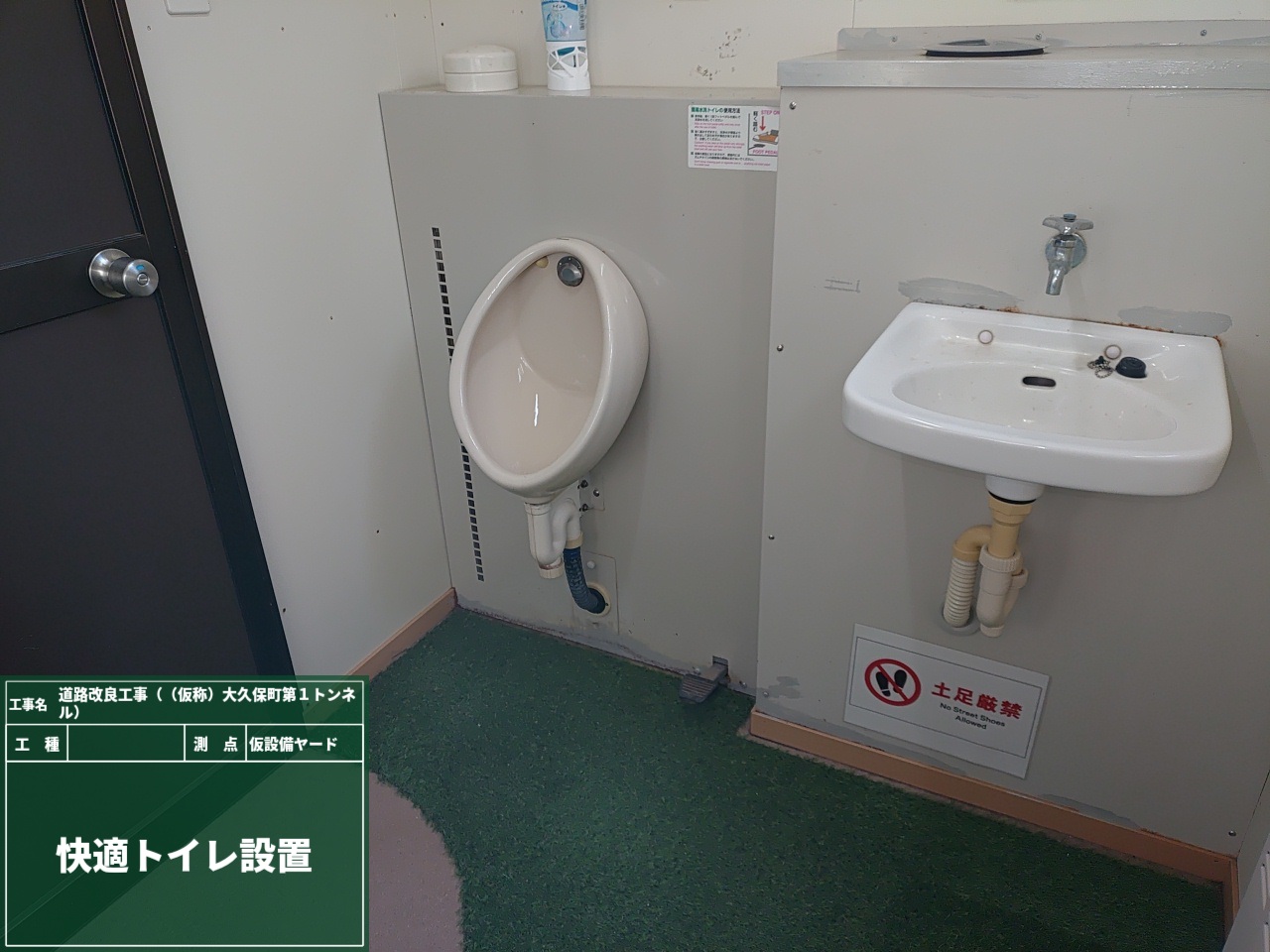

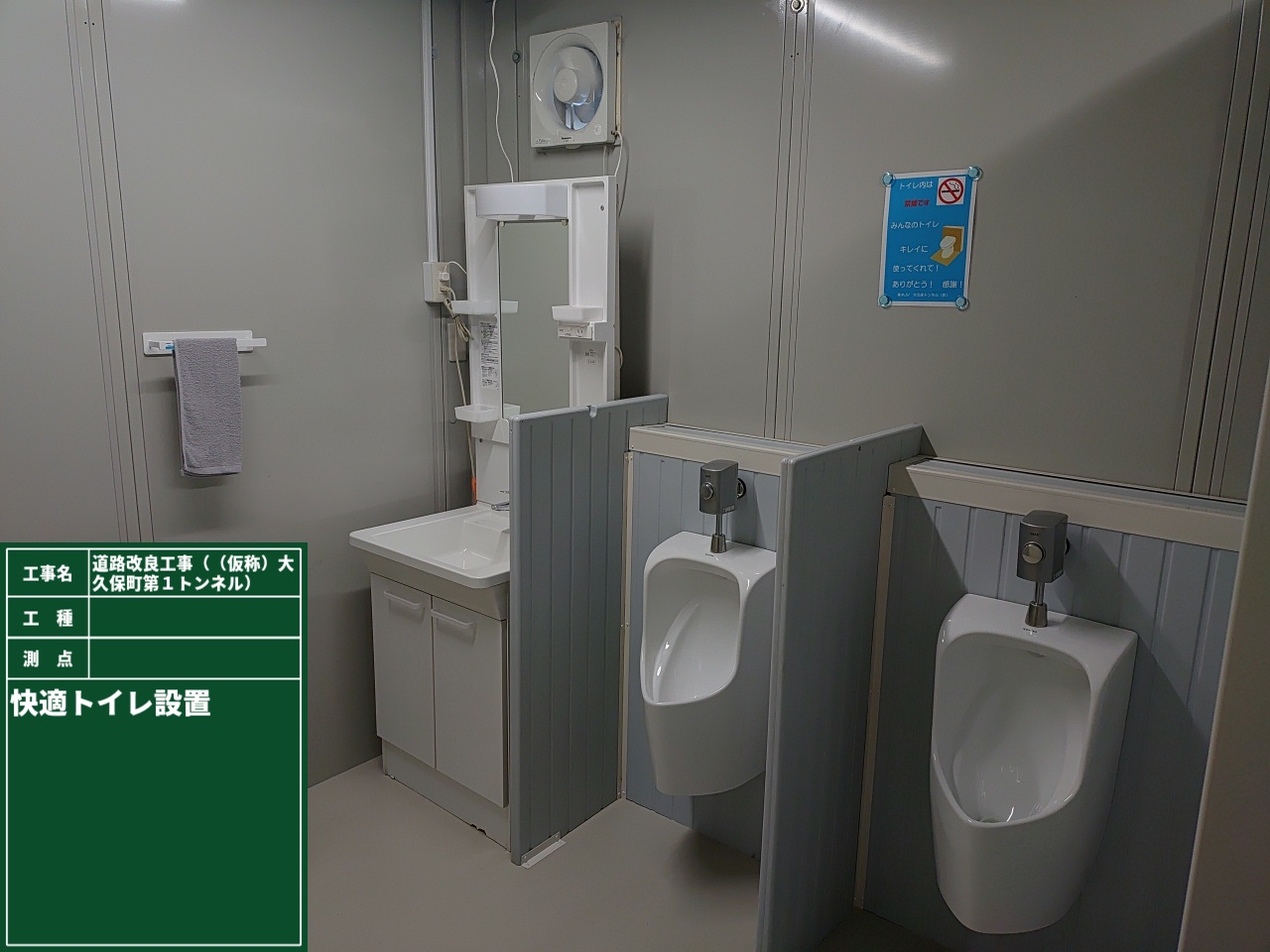

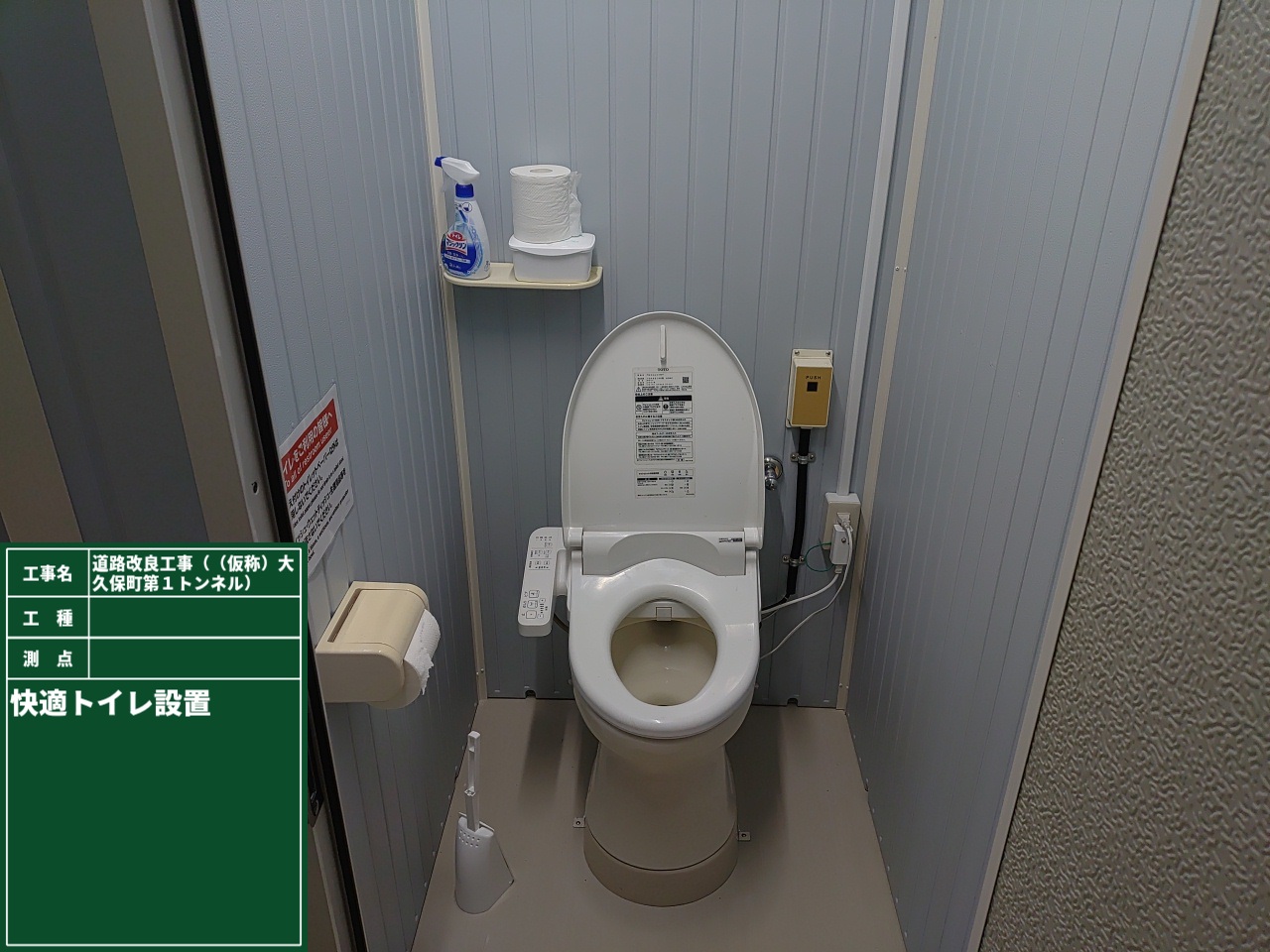

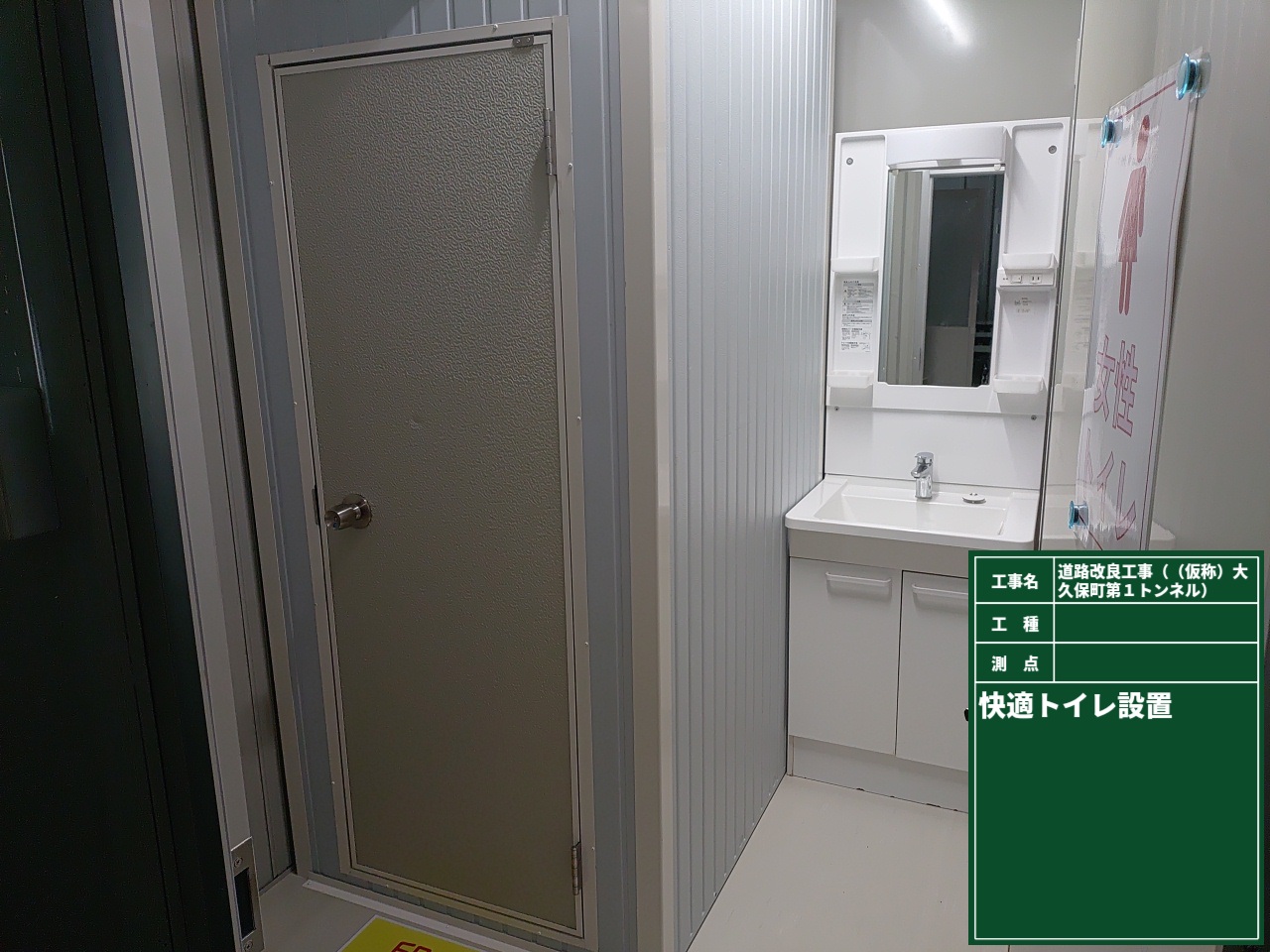

話は変わり、現場に設置した快適トイレです🚻
良く見る簡易トイレとは一味違って、高級感ありませんか？？😆

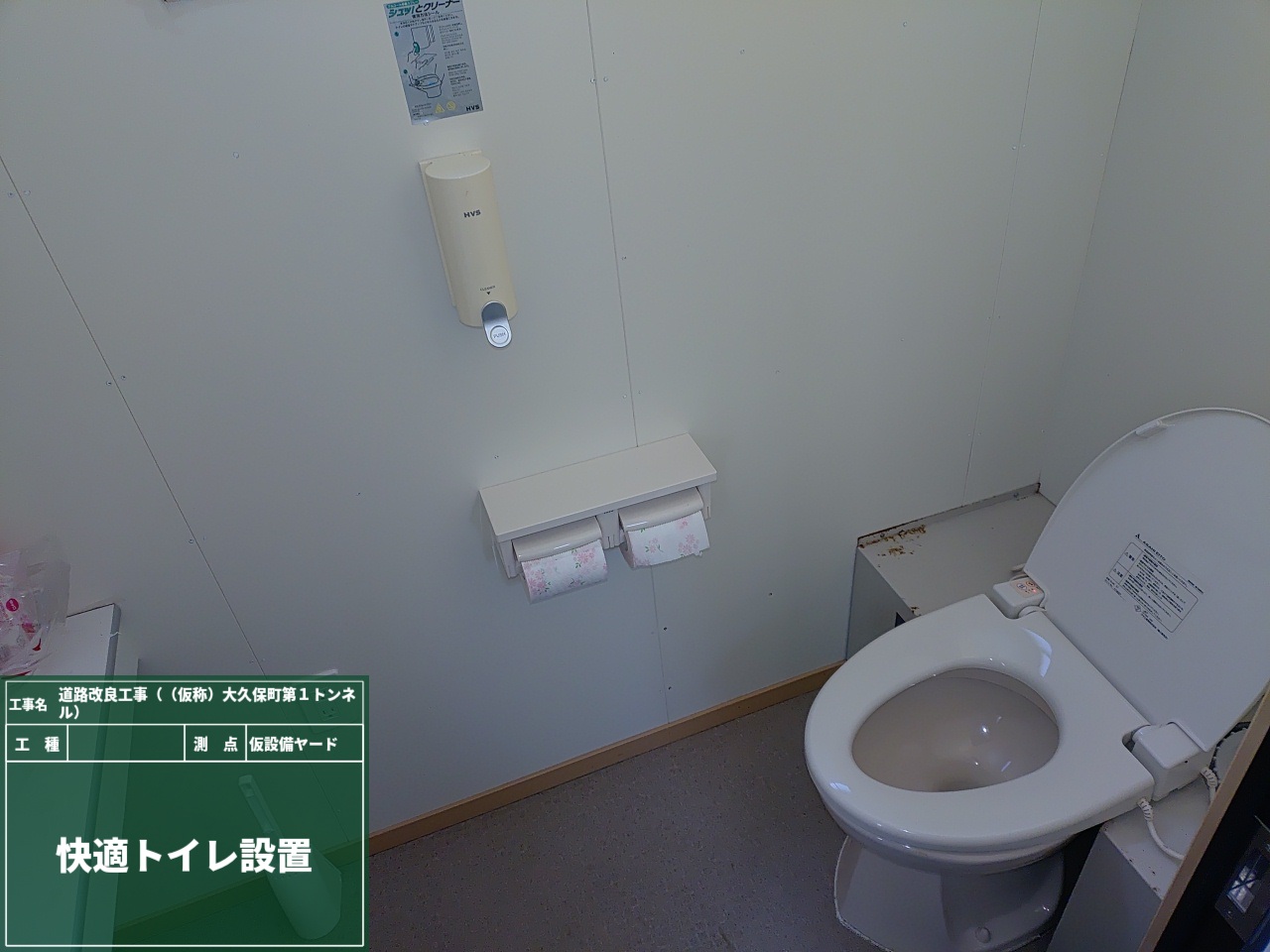

中はとても広く、洋式＆温水便座に加えて便座除菌も完備✨
トイレットペーパーも花柄にして、良い香りがします🌸🧻🌸
働く人が快適に過ごせるように、環境面にも力を入れています！！

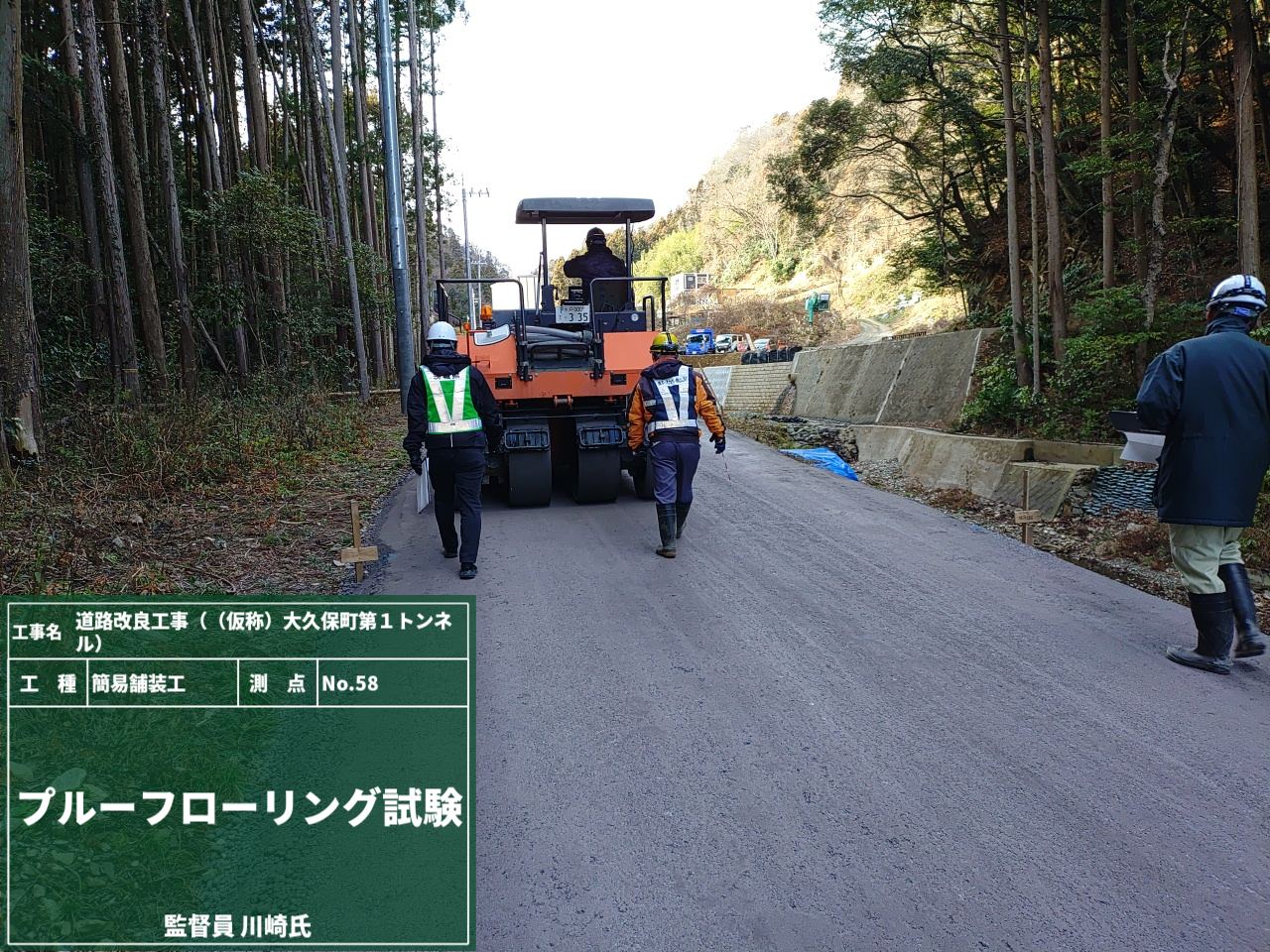

工事を進めるときに欠かせないのが、材料や車両が出入りするための「仮設道路」です！

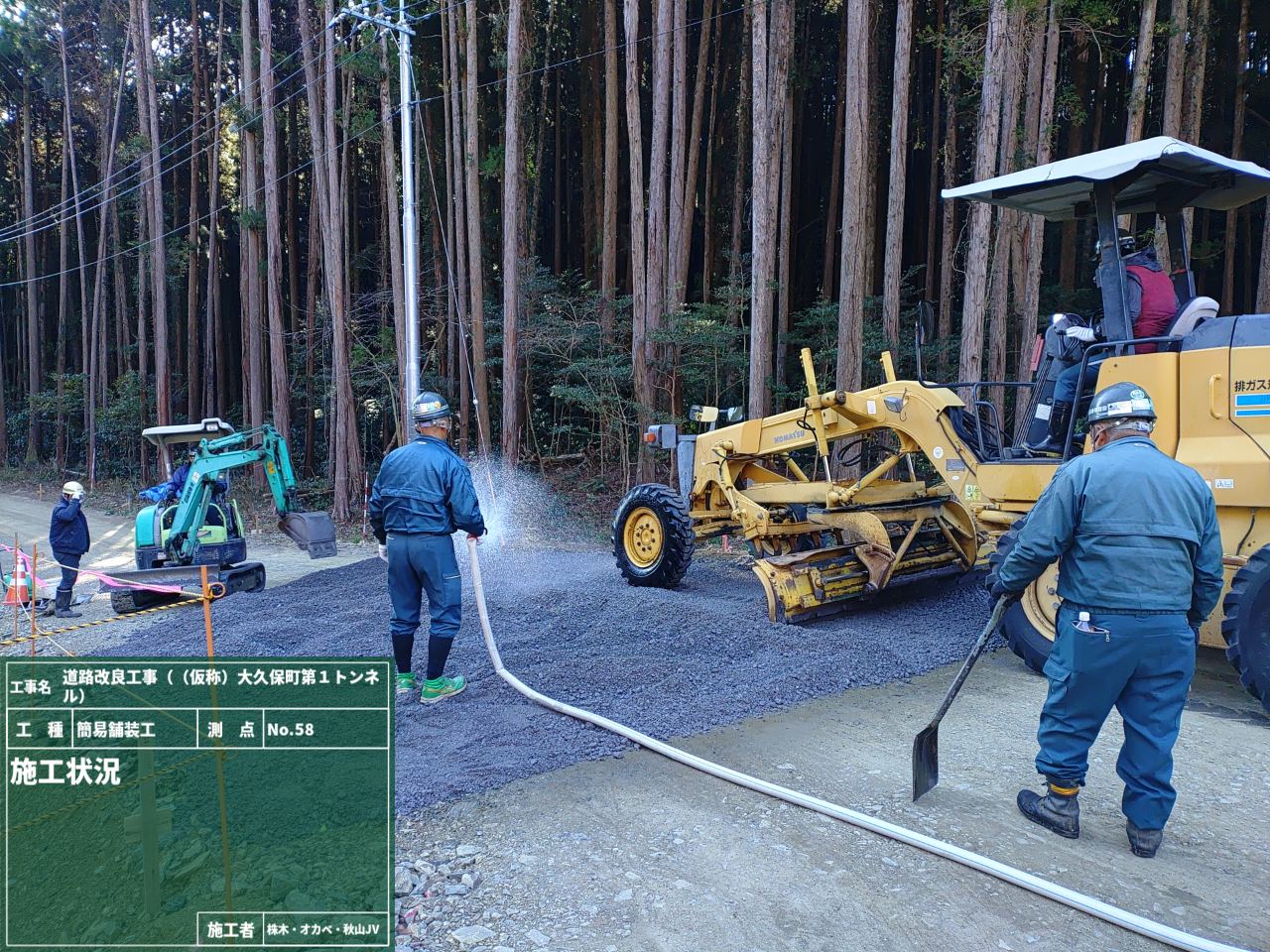

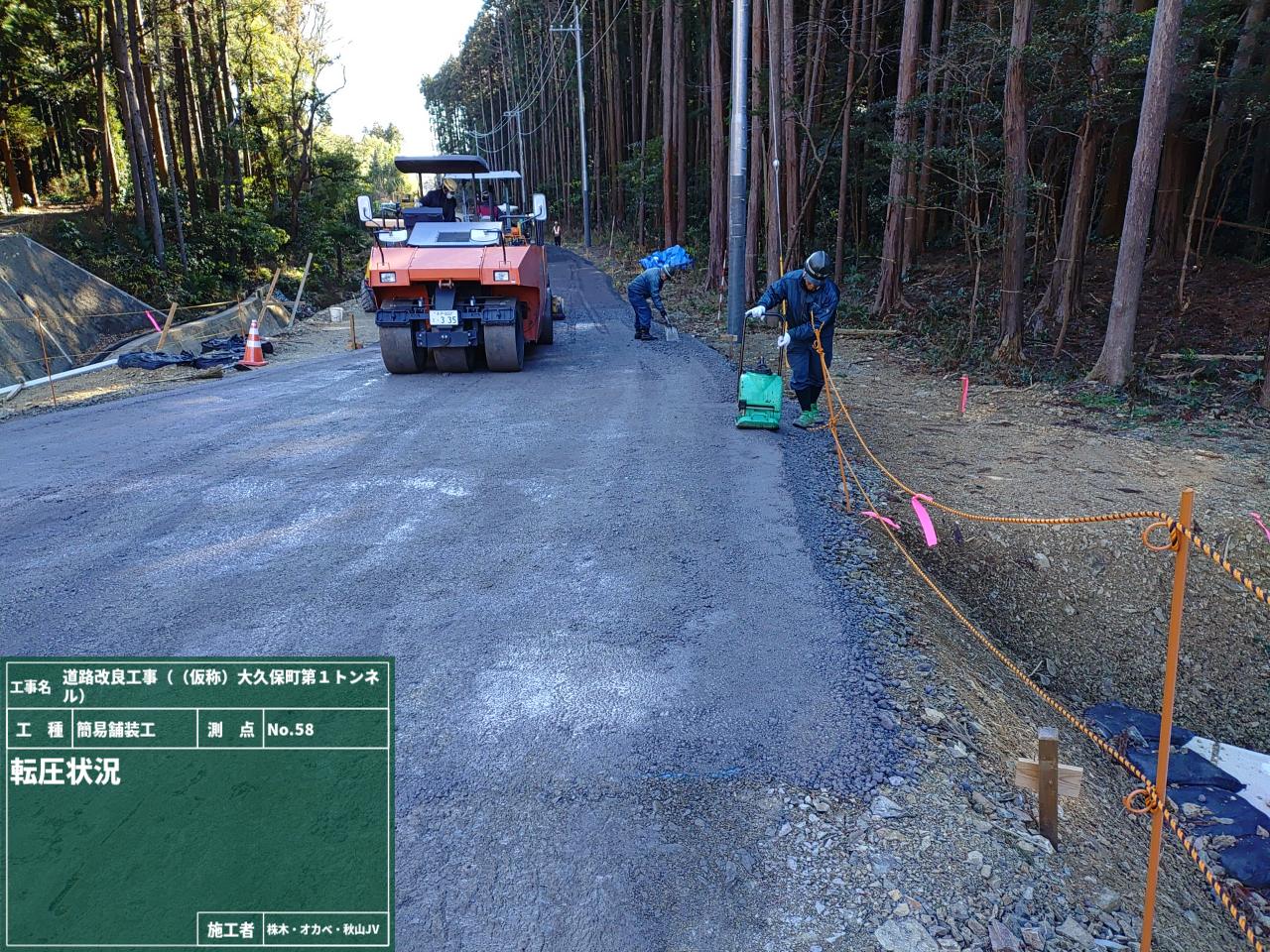

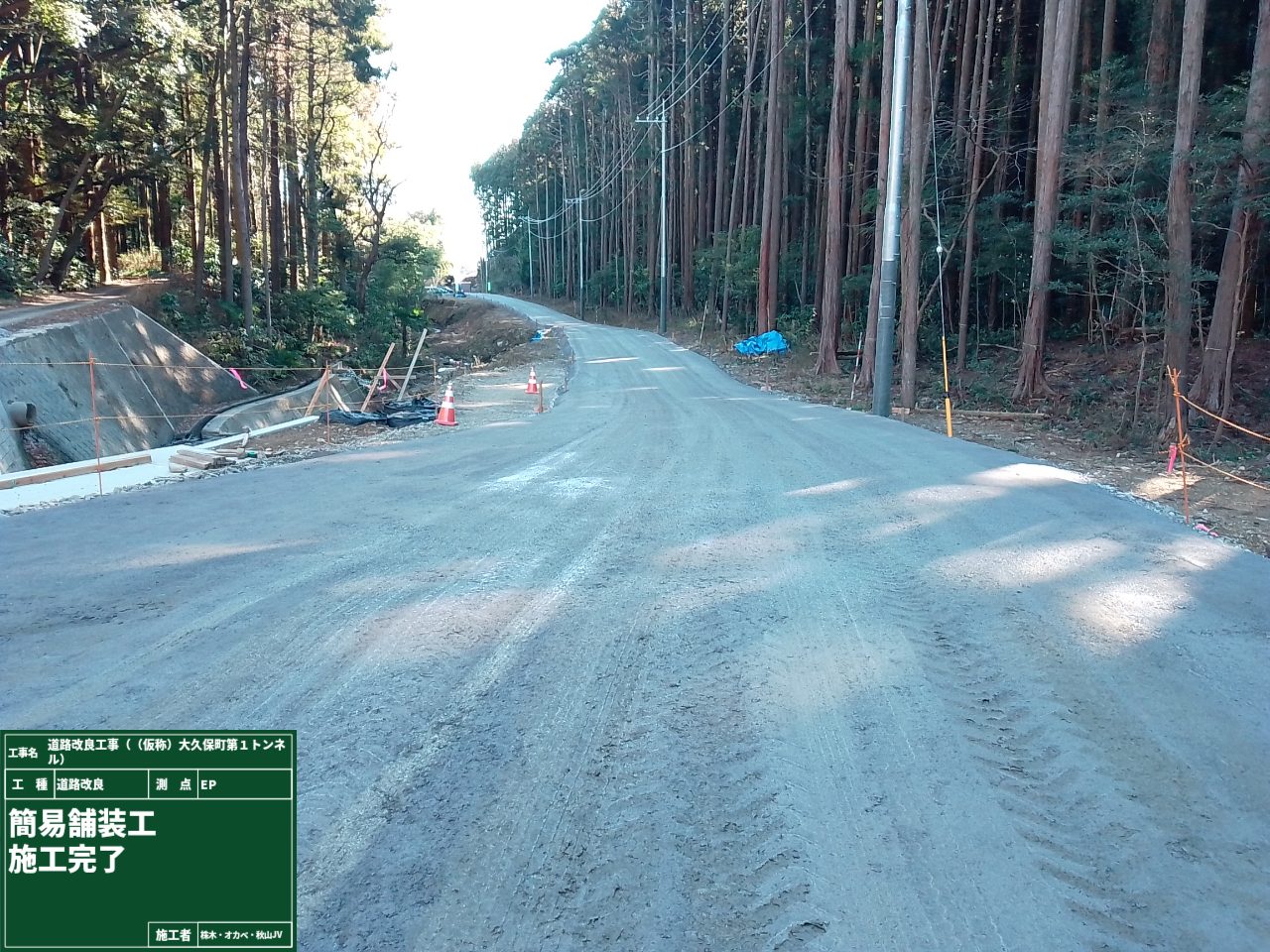

実はこの仮設道路、今回は砕石を敷いて終わり…ではなく、簡易舗装で仕上げました✨
なぜ舗装をしたのか？＿＿それは沢山の良いことがあるからです👆
＊人や車の走行性ＵＰ＆動線確保
＊粉じん・ぬかるみ対策・施工中の泥はね防止などの環境対策
＊路盤の保護 など
つまり、工事が快適＆安全に進むための路面コンディション役というわけです😊
因みにこの路盤材は、特殊な砕石でカタマSPとって散水しながら転圧すると固ま（カタマ）ります。
着々と準備が整ってきました！
こうして工事は一歩ずつ前へ進んでいます🚶➡️次の工程もお楽しみに！

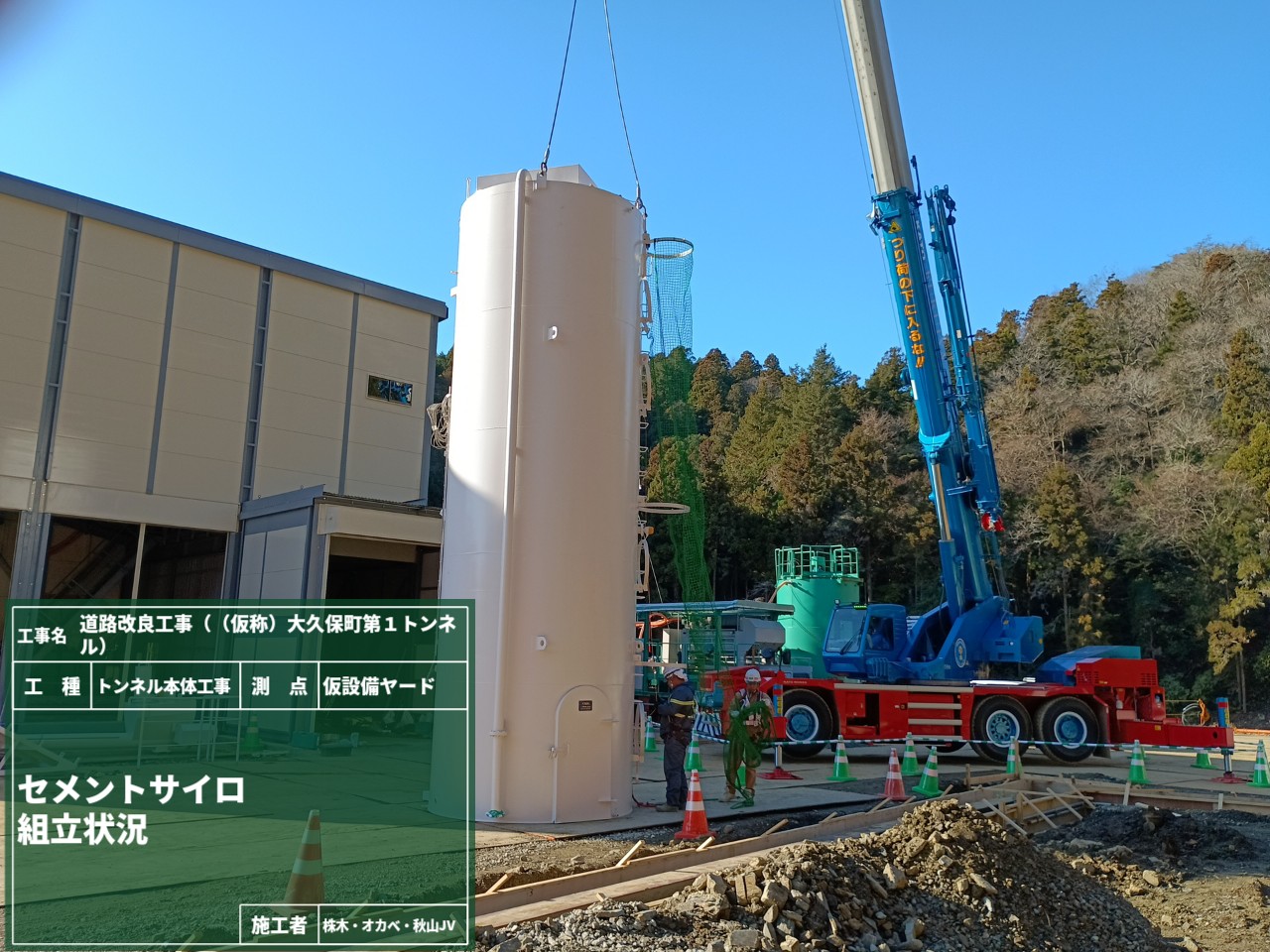

外ではプラントやサイロの組立が続いていますが、中では同時に試験を行っています！！

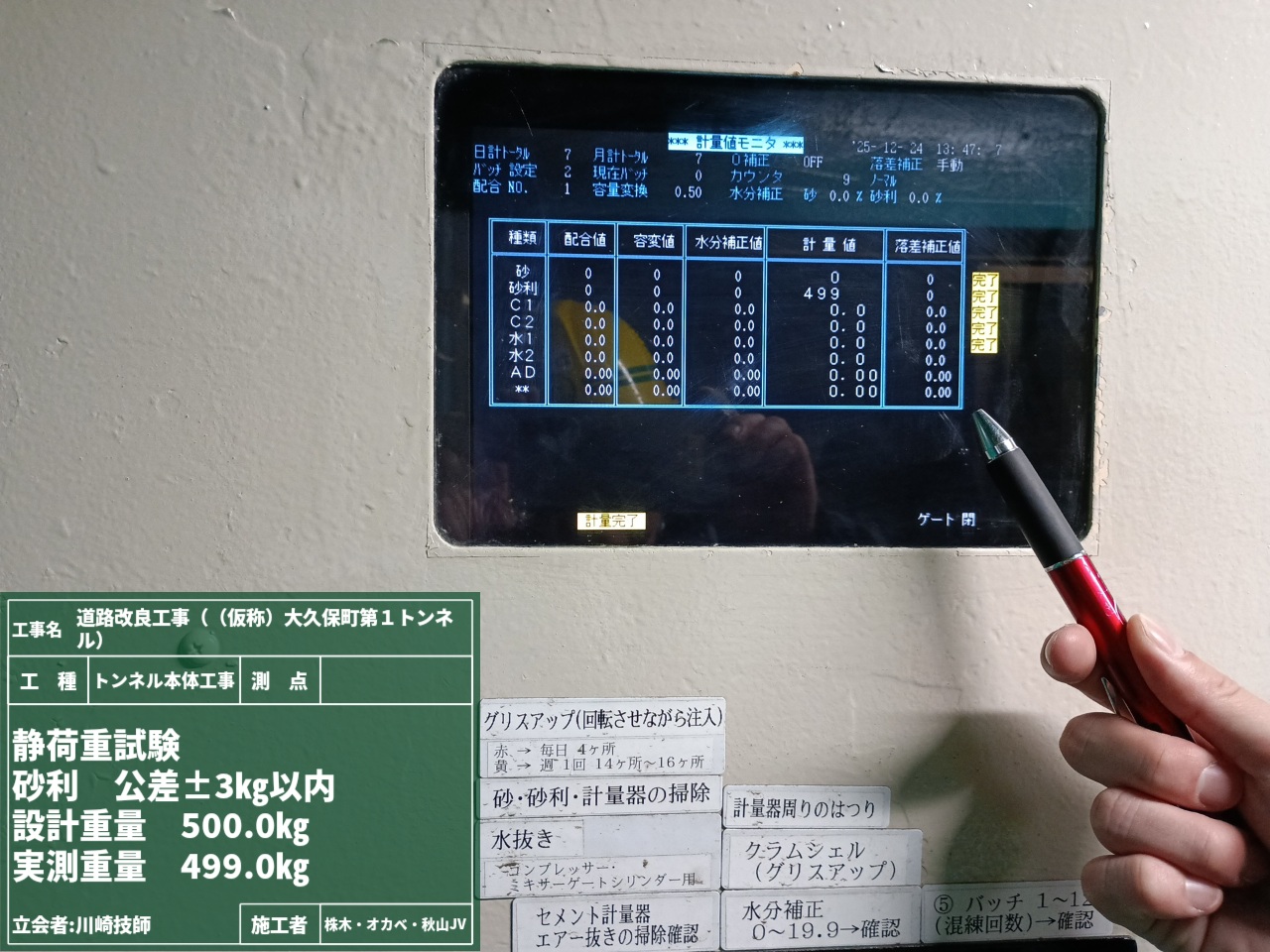

この試験は、生コンクリートプラントで使用する計量器が「止っている状態で正確な荷重を計れているか？」を確認する検査です。
（コンクリート造りに必要な骨材・セメント・水などを計量するため、そもそも計量器が合っていなければとんでもないことに…）

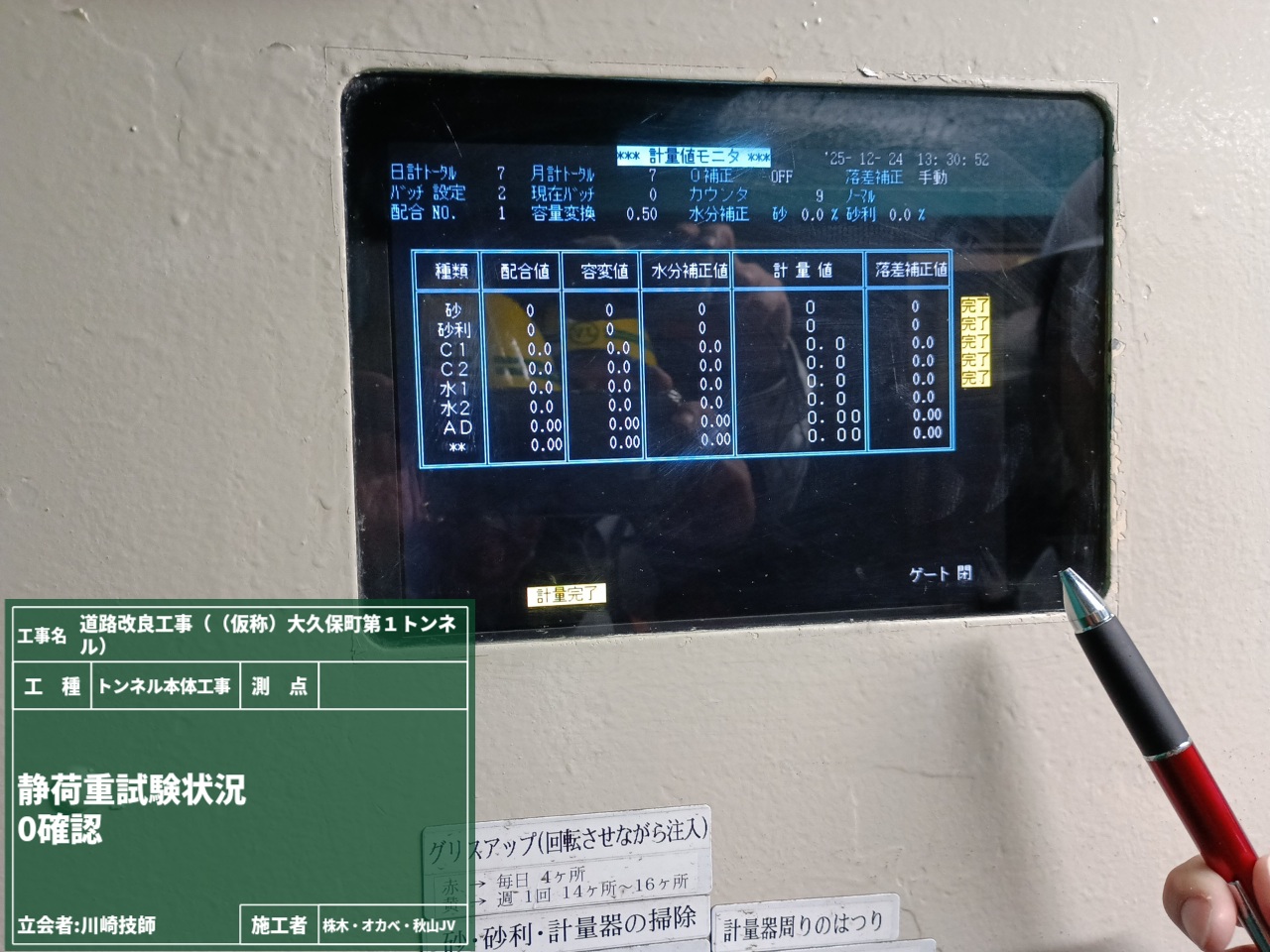

まずは試験を始める前に、全ての数値が”0”になっていることを確認します👀☑
こちらは、実際の試験の様子です。
専用の分銅を積んだりしながら段階的に荷重をかけて、荷重をかけたときの計量器の表示値と、荷重をかけた時の誤差を測定・記録します✏
プラントの静荷重試験は、製品の品質管理の根幹を支える大事な検査になるので、測定技師の方に来て頂いて検査を行っています！！
新年明けましておめでとうございます🎍
昨年は工事にご協力を頂きましてありがとうございました。 本年も引き続きよろしくお願いいたします！

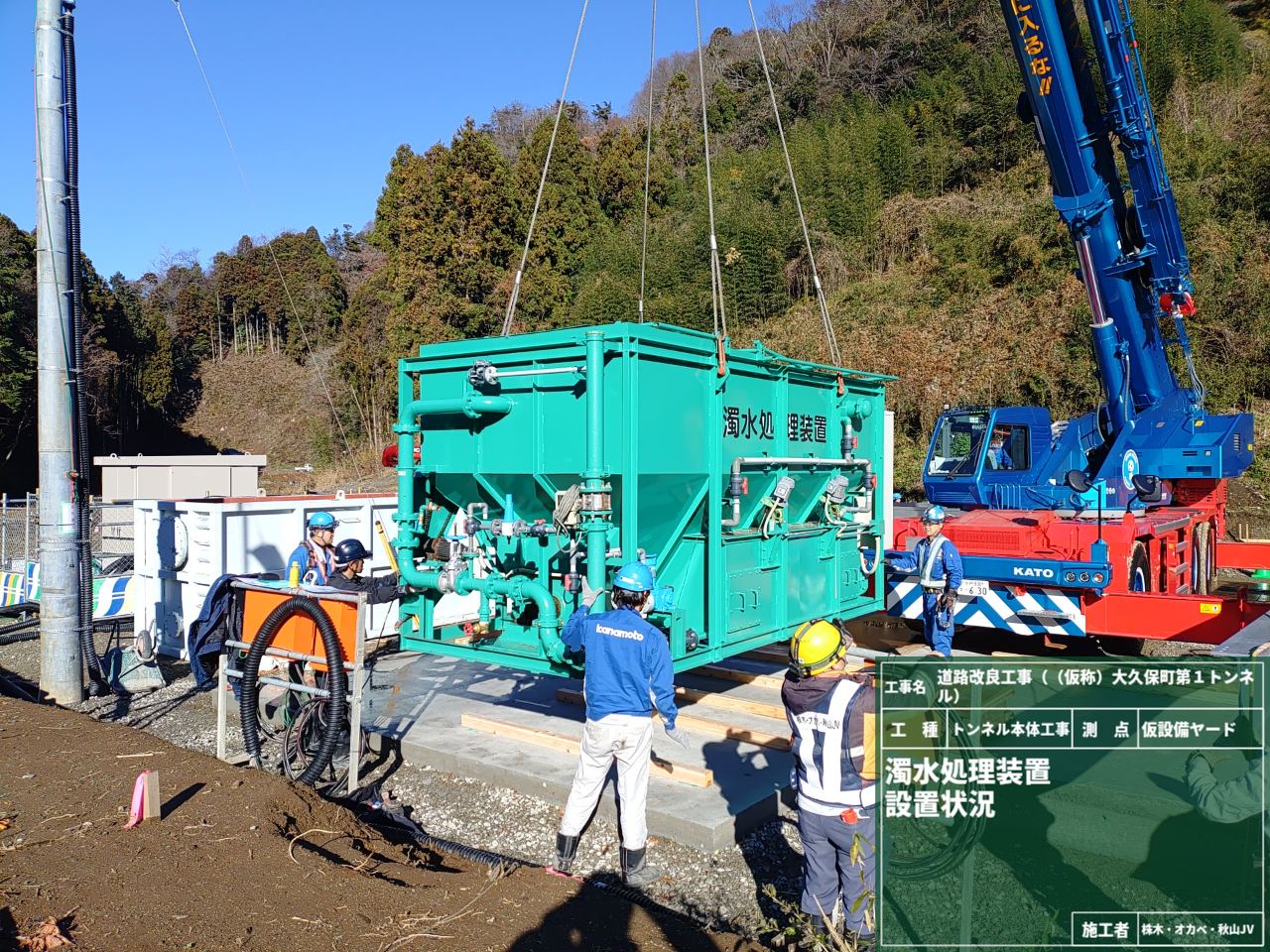

早速ですが、年末に行った濁水処理の様子をご紹介します。

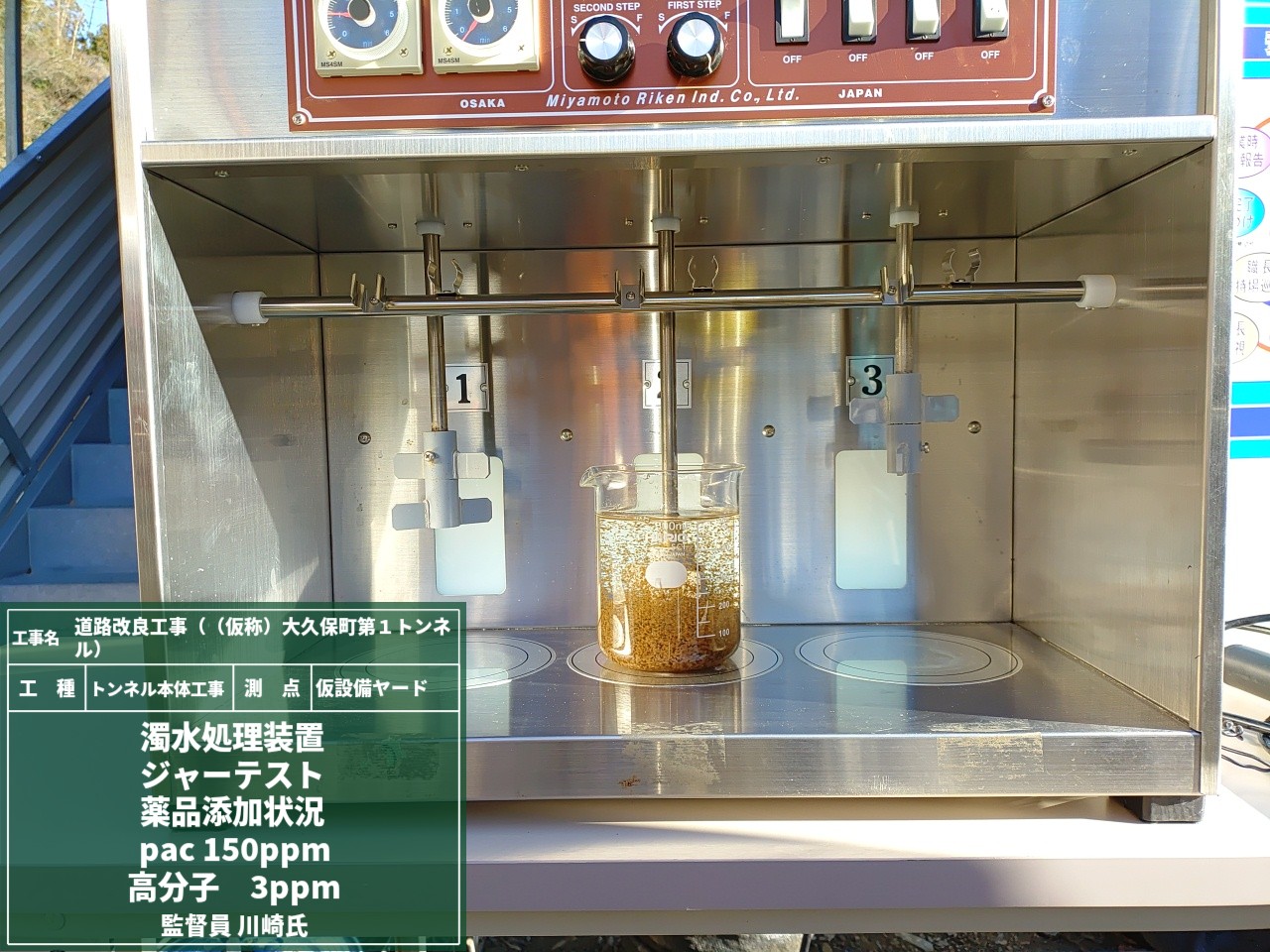

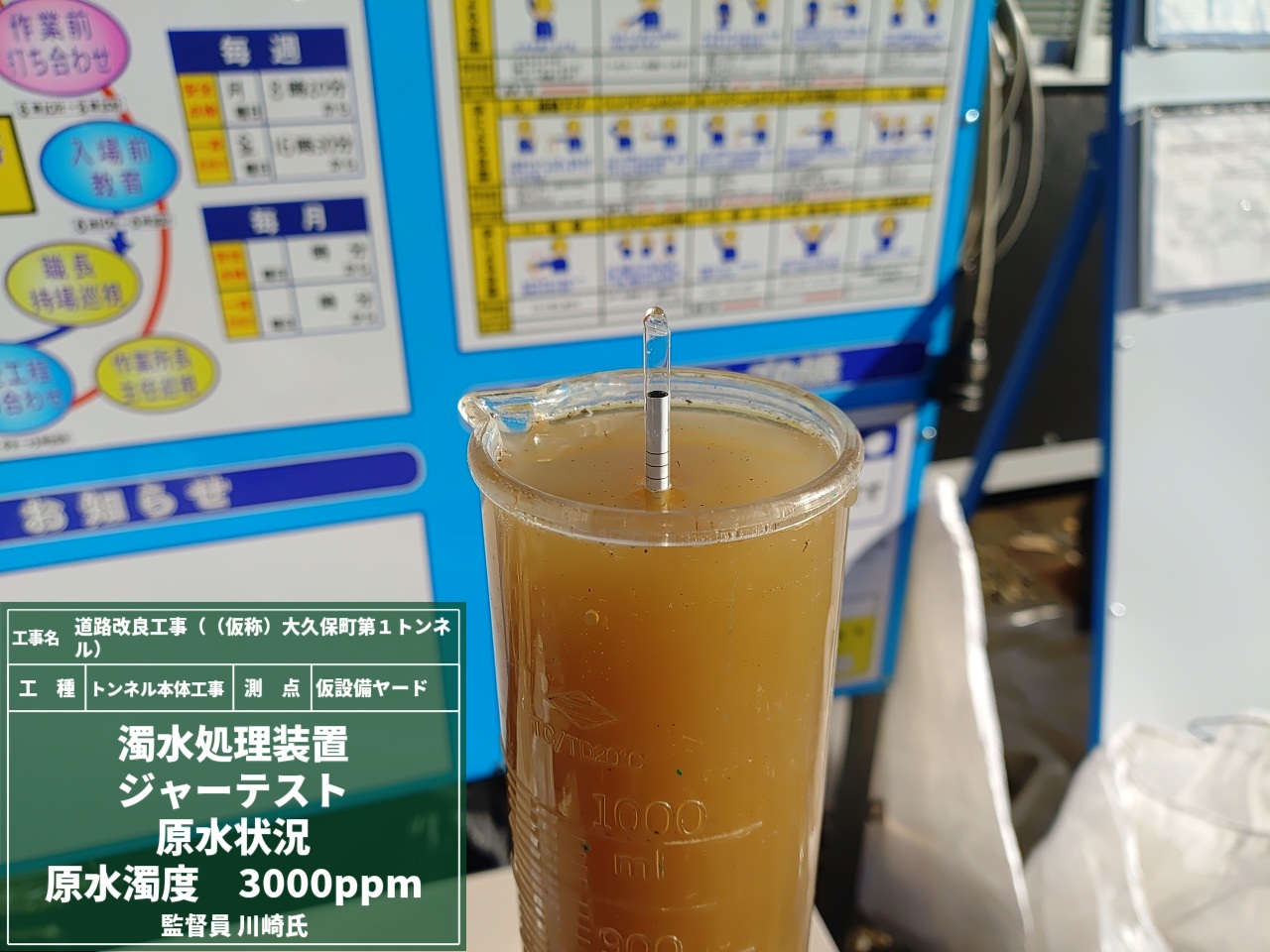

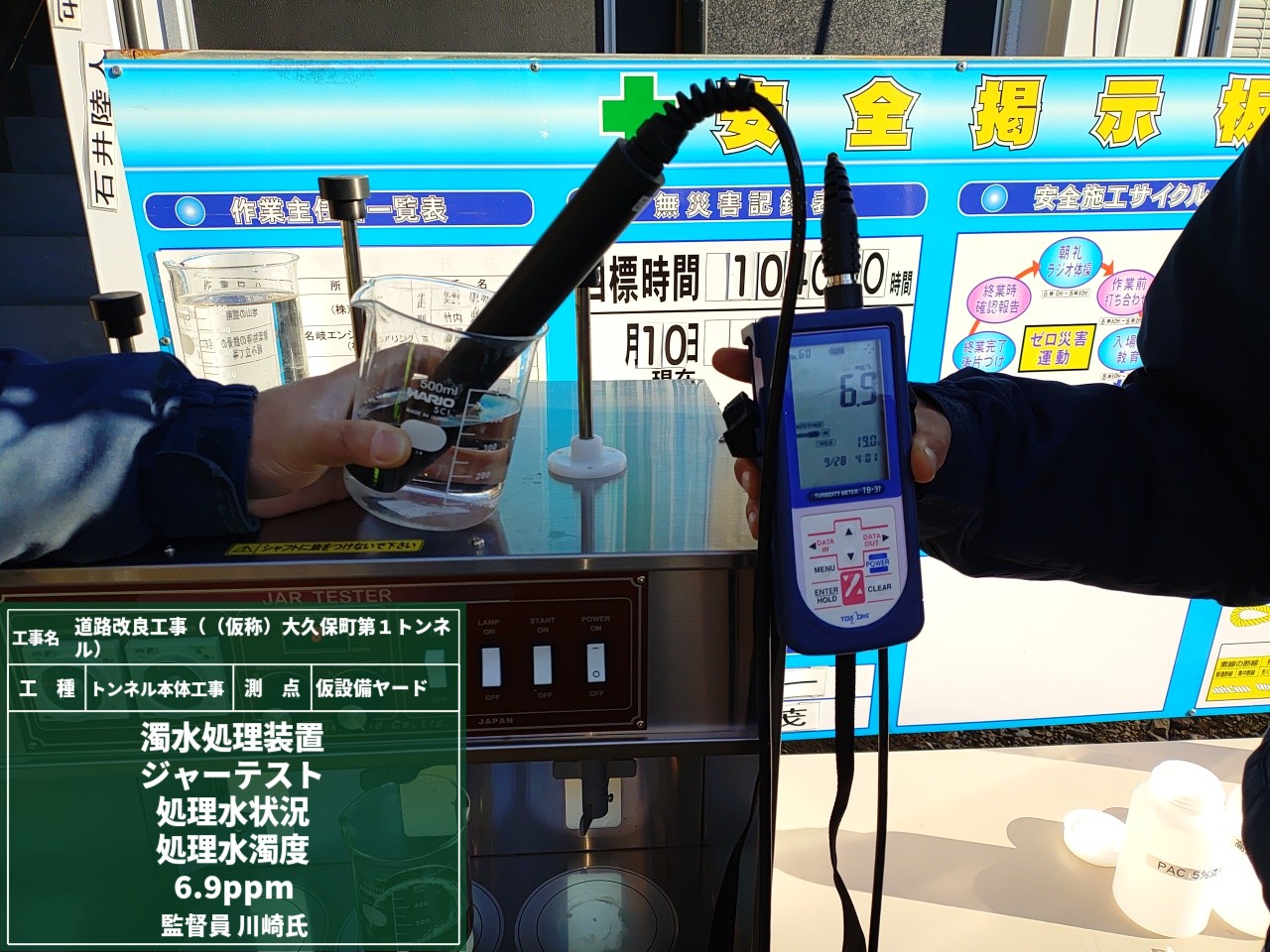

現場で発生する濁水に対して、最適な凝集剤（PACや高分子凝集剤など）の注入量を決めるための現場試験の様子です👇👇👇
ビーカーに濁水と、量を変えた薬品を投入・撹拌・沈降させて、一番キレイ✨になる薬品量を決めていきます。
下の写真を見ると、ビーカーの水が透明になっていますね😊
薬品の効果がしっかり出ている証拠です！ こんな風に試験で薬品量を決めたら、いよいよ本番です。

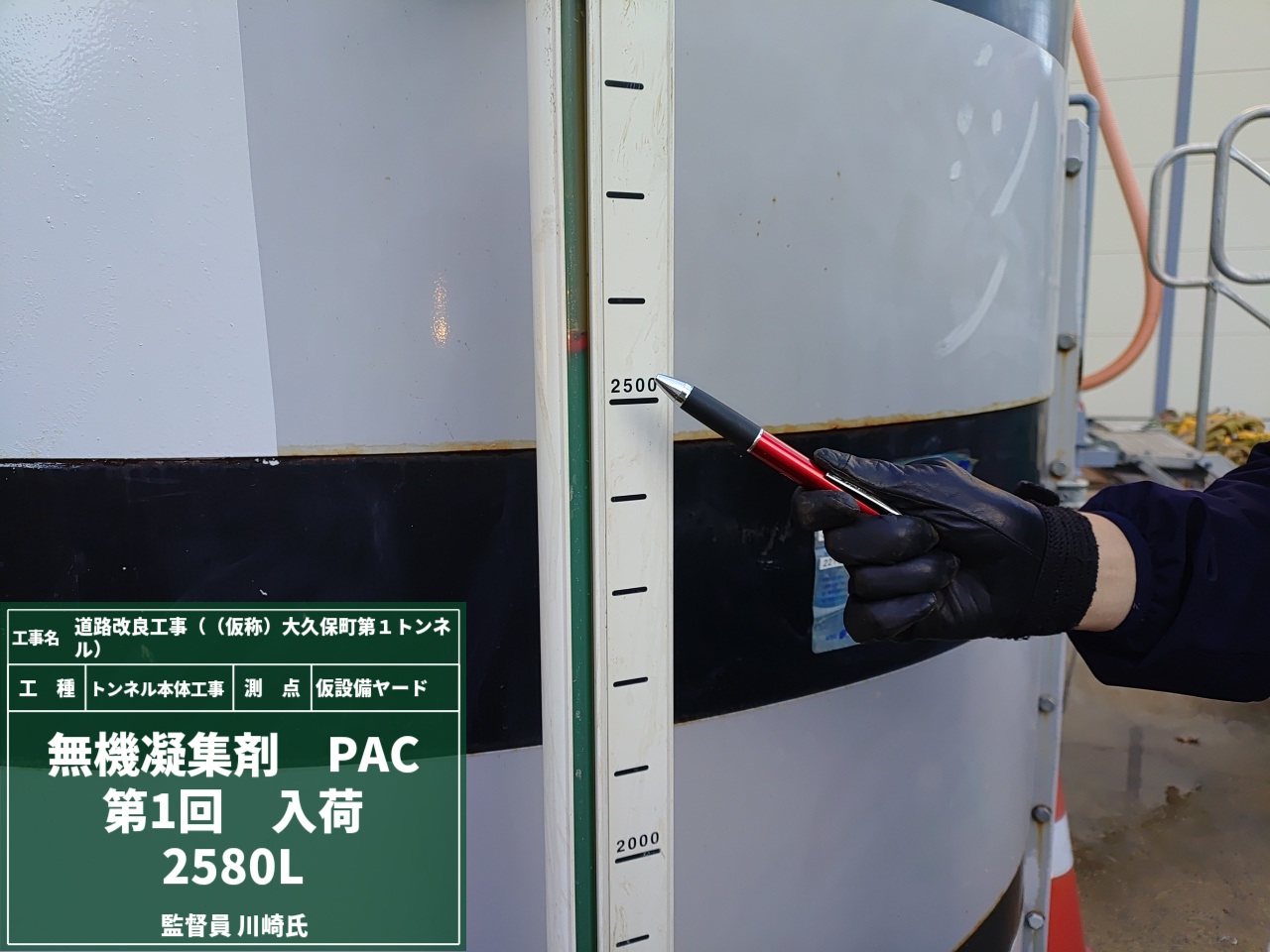

無機凝集剤は液体タイプなので、タンクに入った無機凝集剤を薬注ポンプで吸い上げて、水槽に投入していきます。
キレイにな～れ、キレイにな～れ🪄

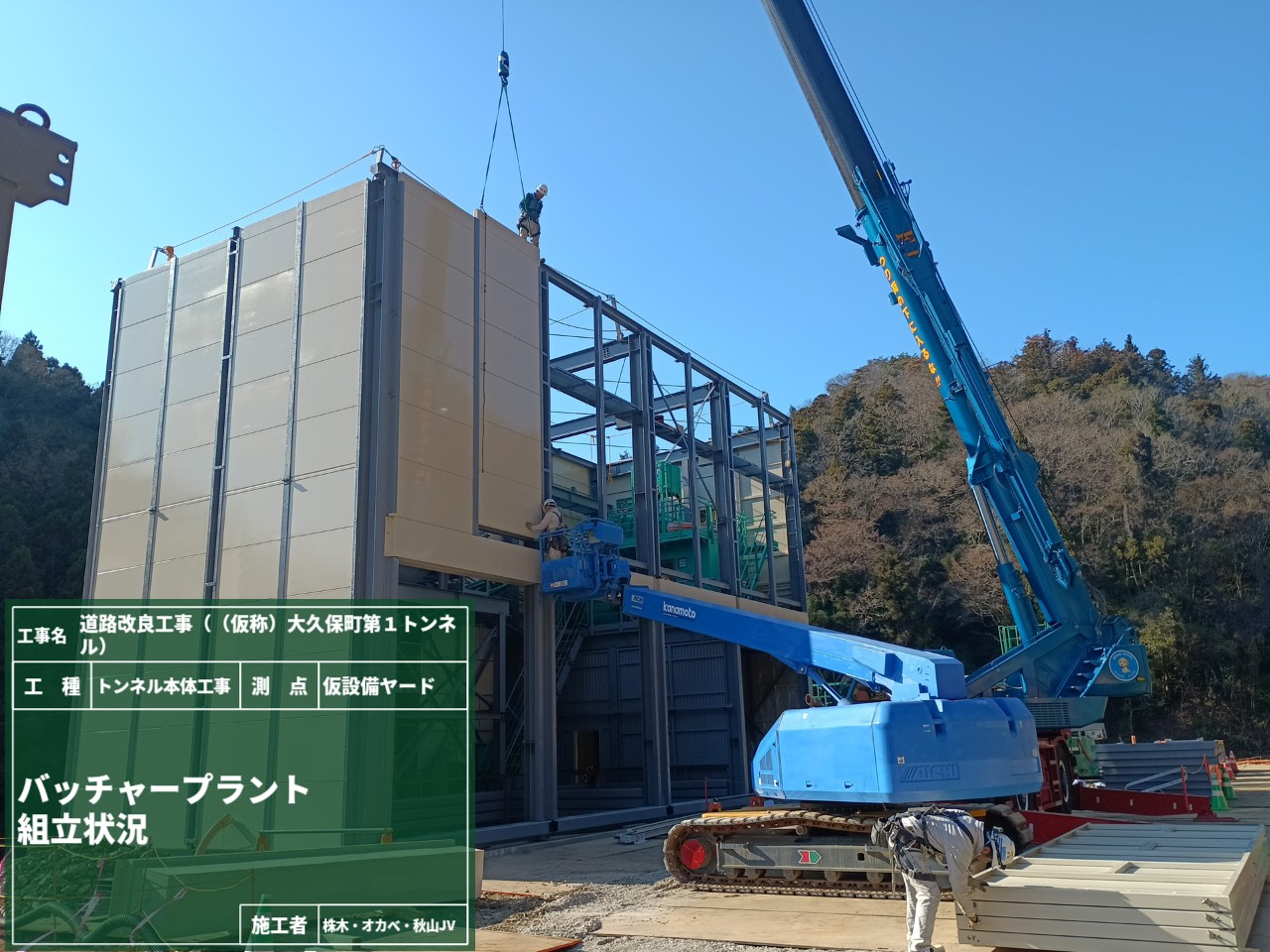

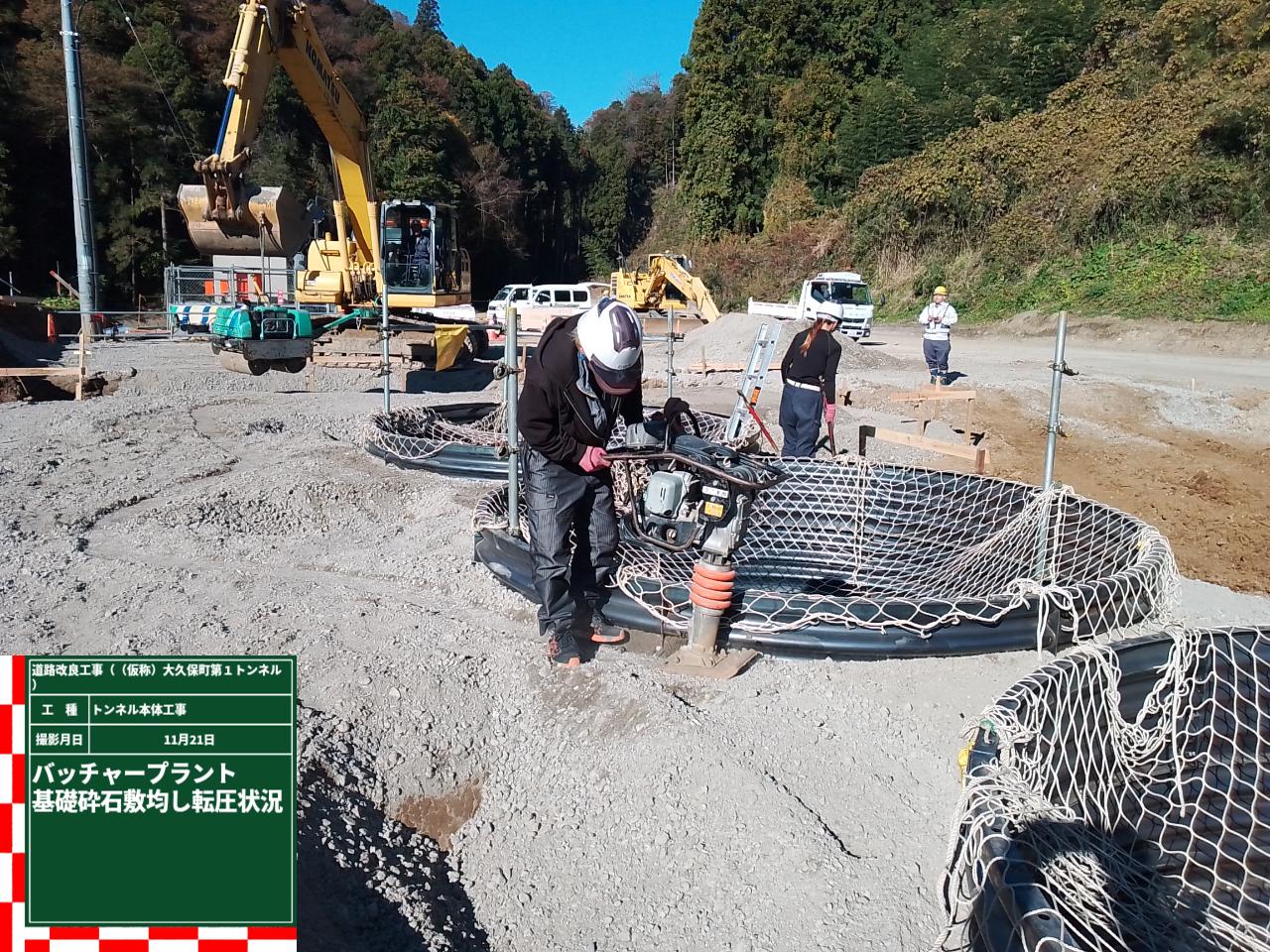

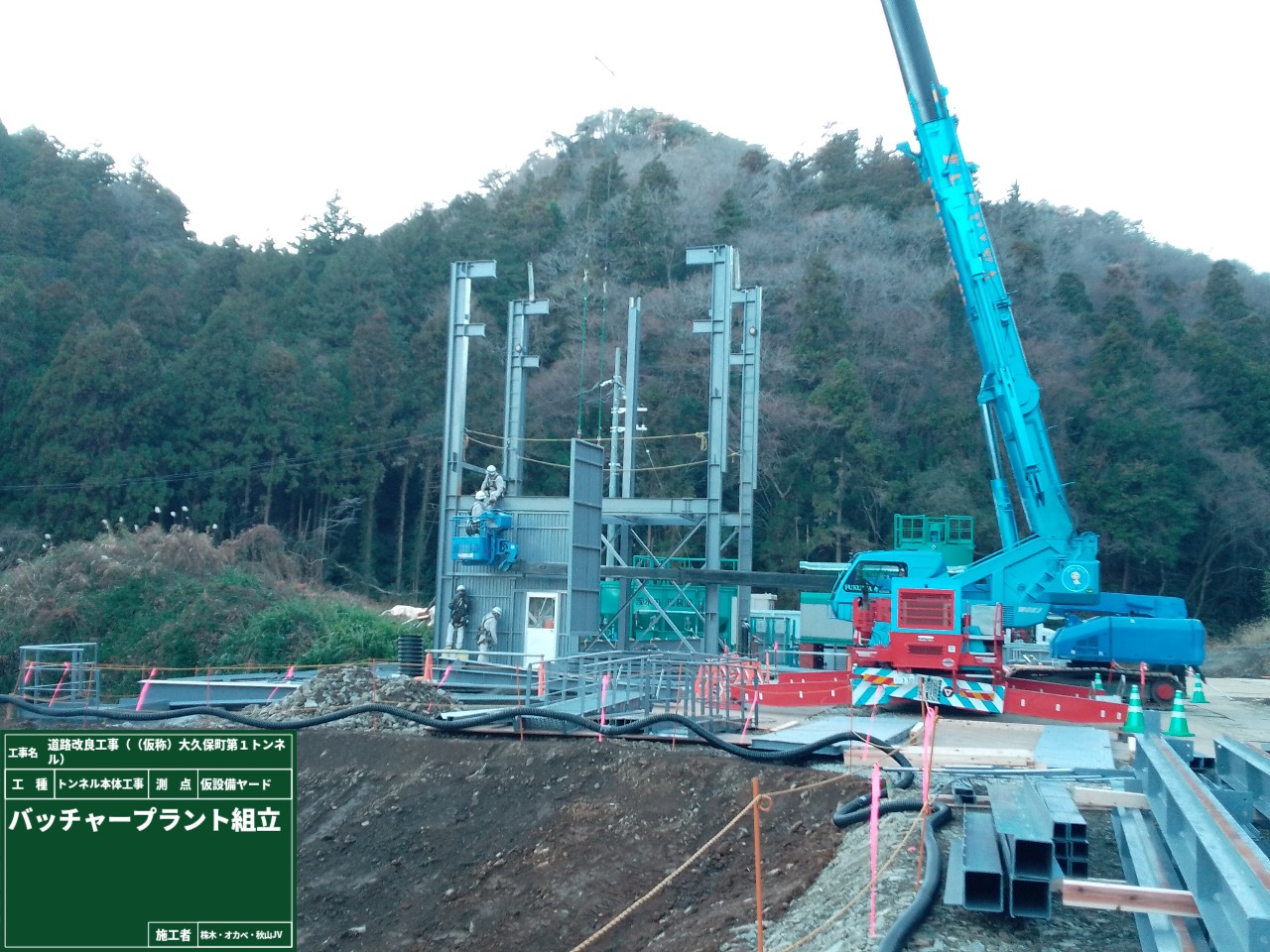

以前に一度ご紹介しました「バッチャープラント」。
必要な装置を次々と現場に搬入・設置していきます。

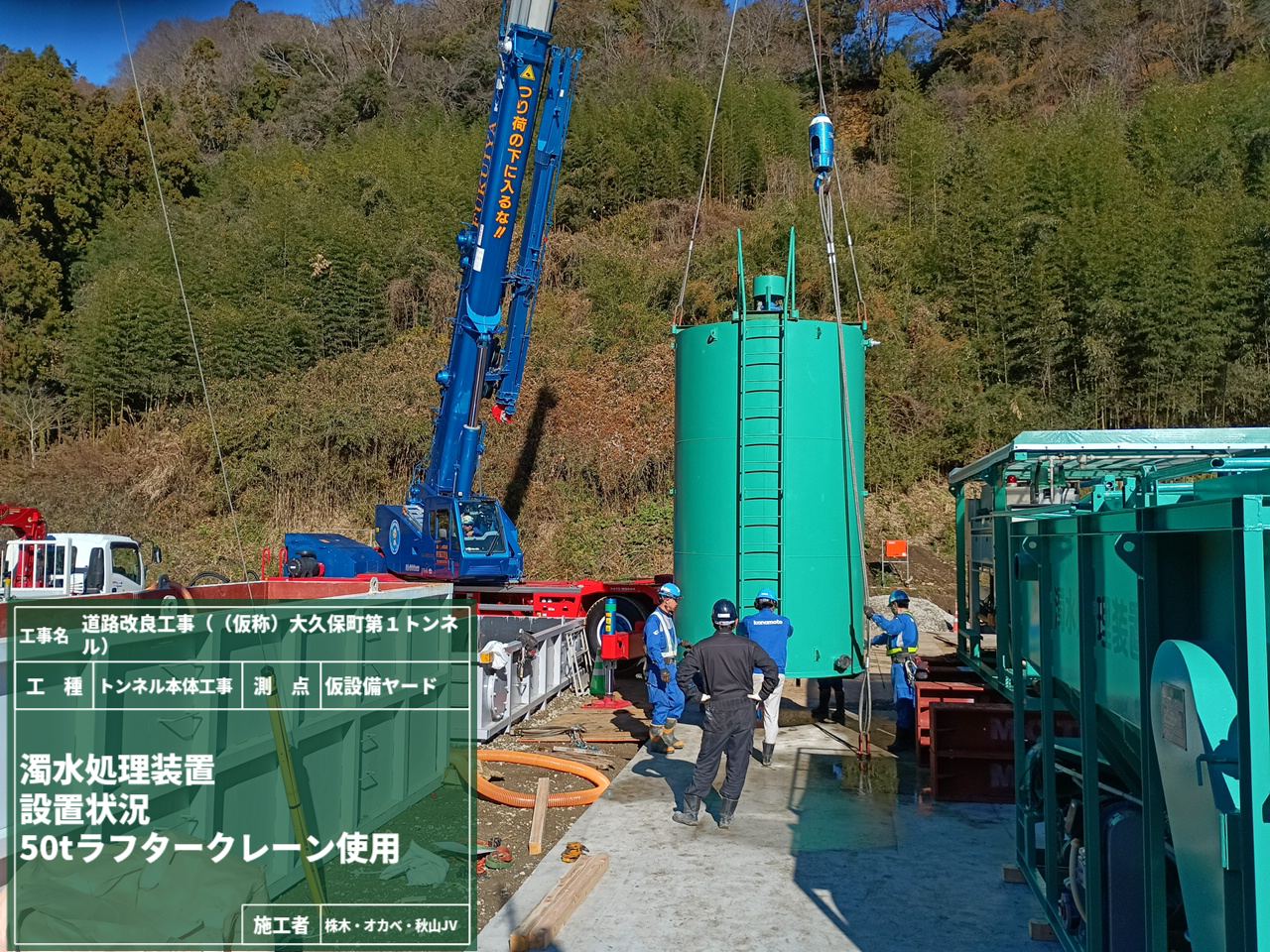

現場では、50ｔのラフタークレーンを使っての吊り上げ作業が続いています。
重量物を扱うため設置完了まで気を抜かずに、声を掛け合いながら作業を進めていきます！
”ズリ”と聞いて何を思い浮かべますか？
この答えで出身地が分かるかもしれません👆
鶏肉🐔！と思ったアナタは＿＿西日本地域の出身じゃないですか！？
西日本では、鶏肉の砂肝を”ズリ”と呼ぶらしいです。

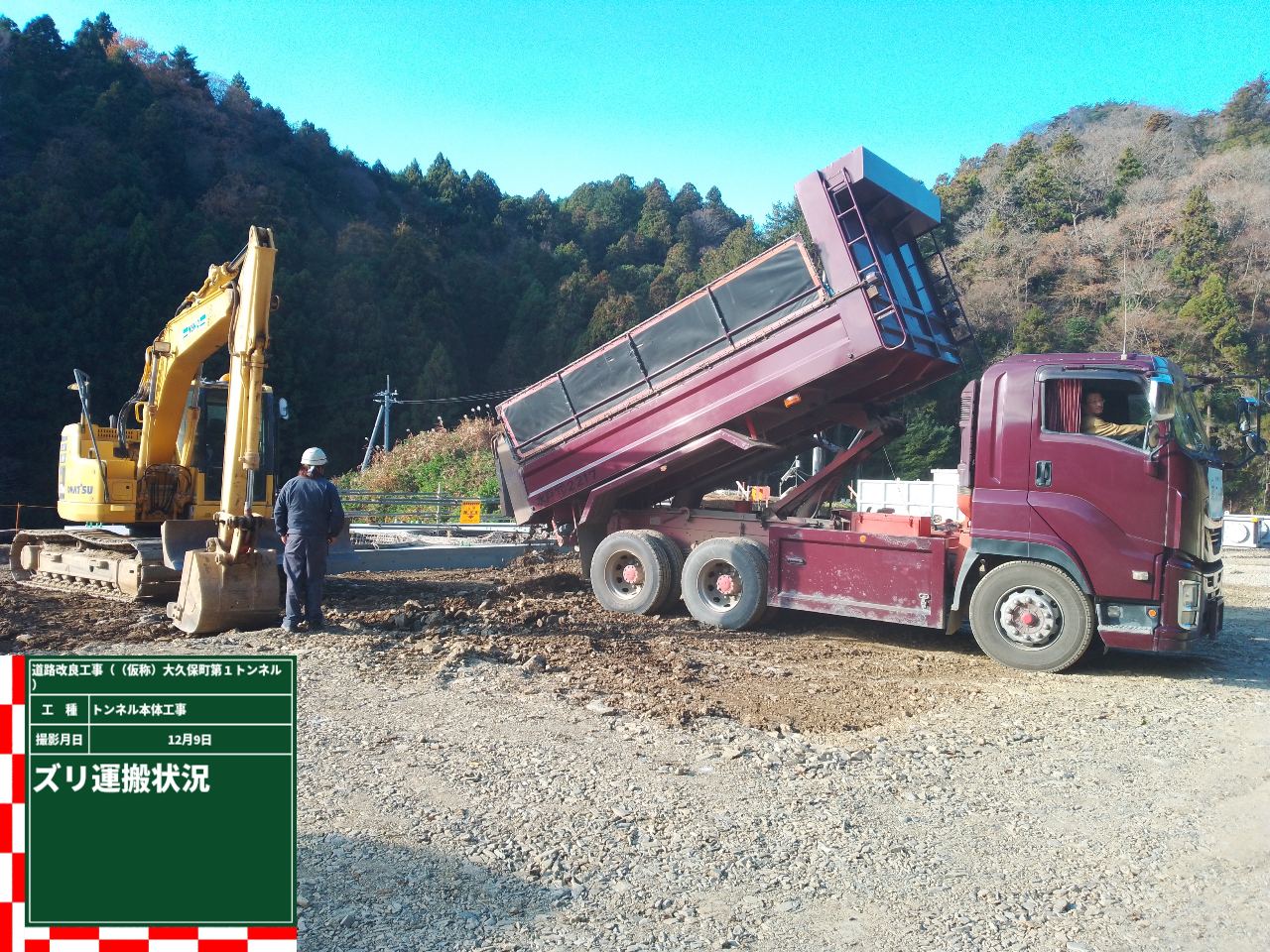

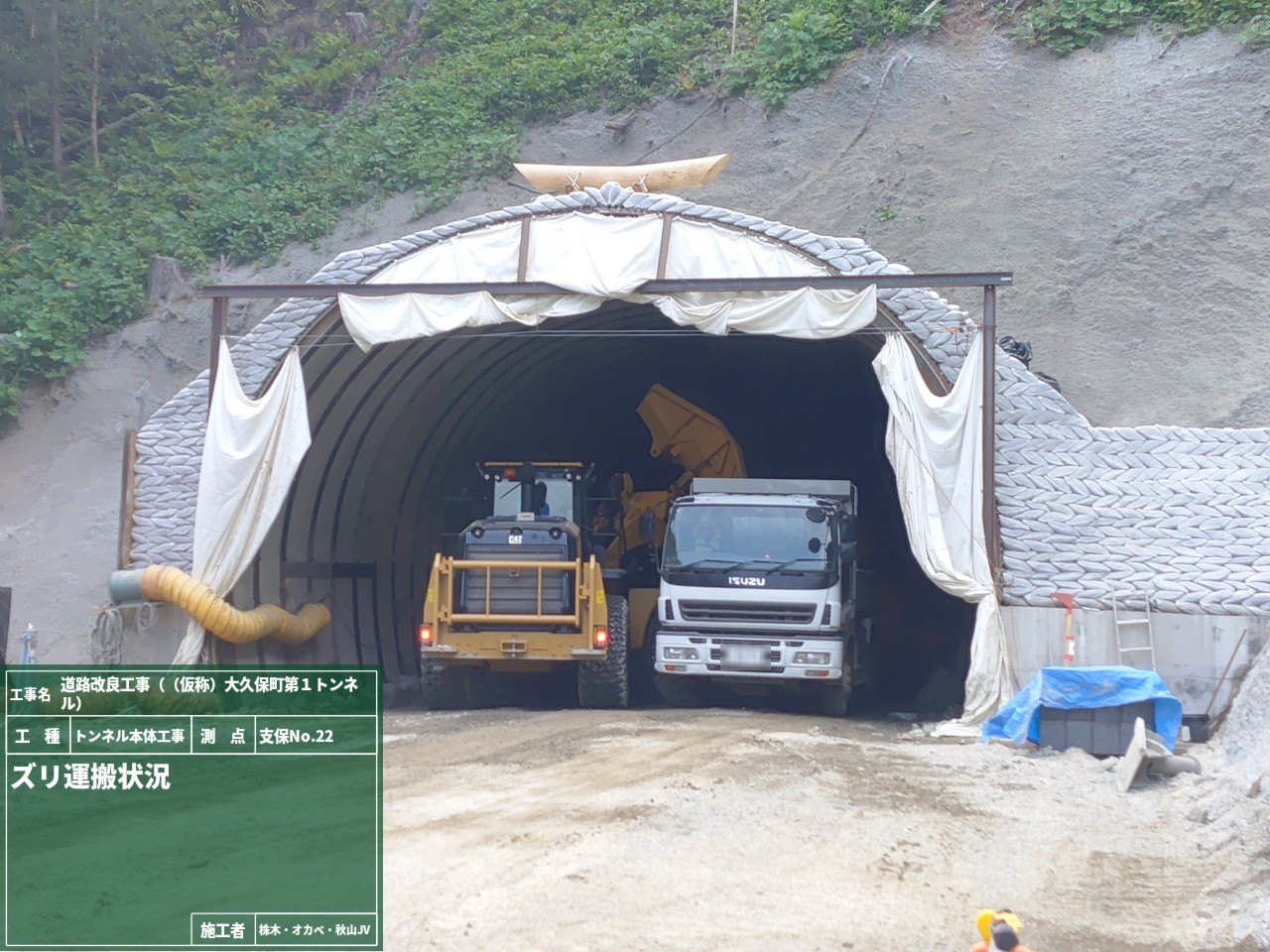

土木のズリは、トンネルや鉱山の工事で掘り出される土や岩石の破片のことです。
パッと見、写真も砂肝に見えそうなところですが、残念ながら食べれないズリの方です😊

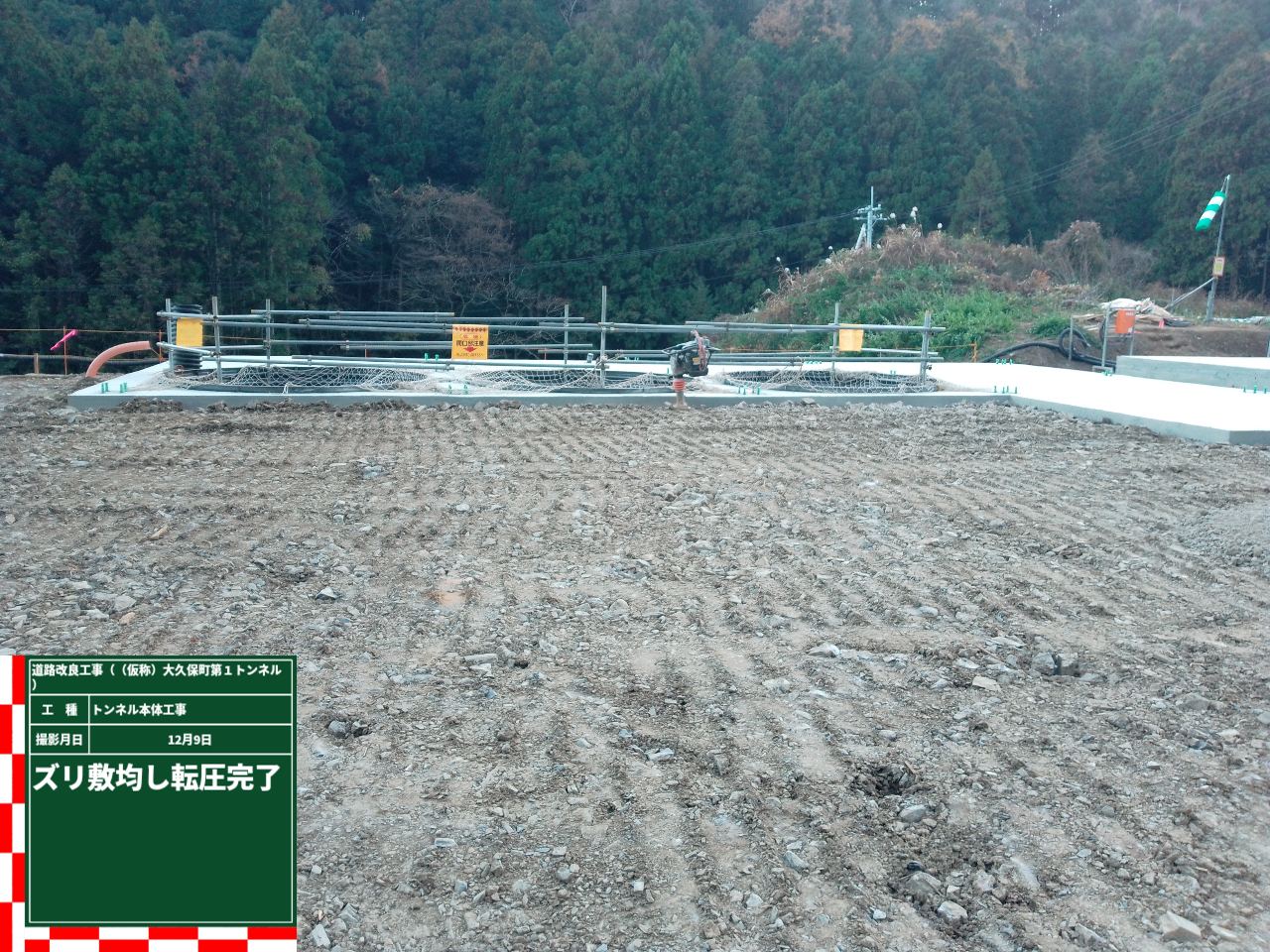

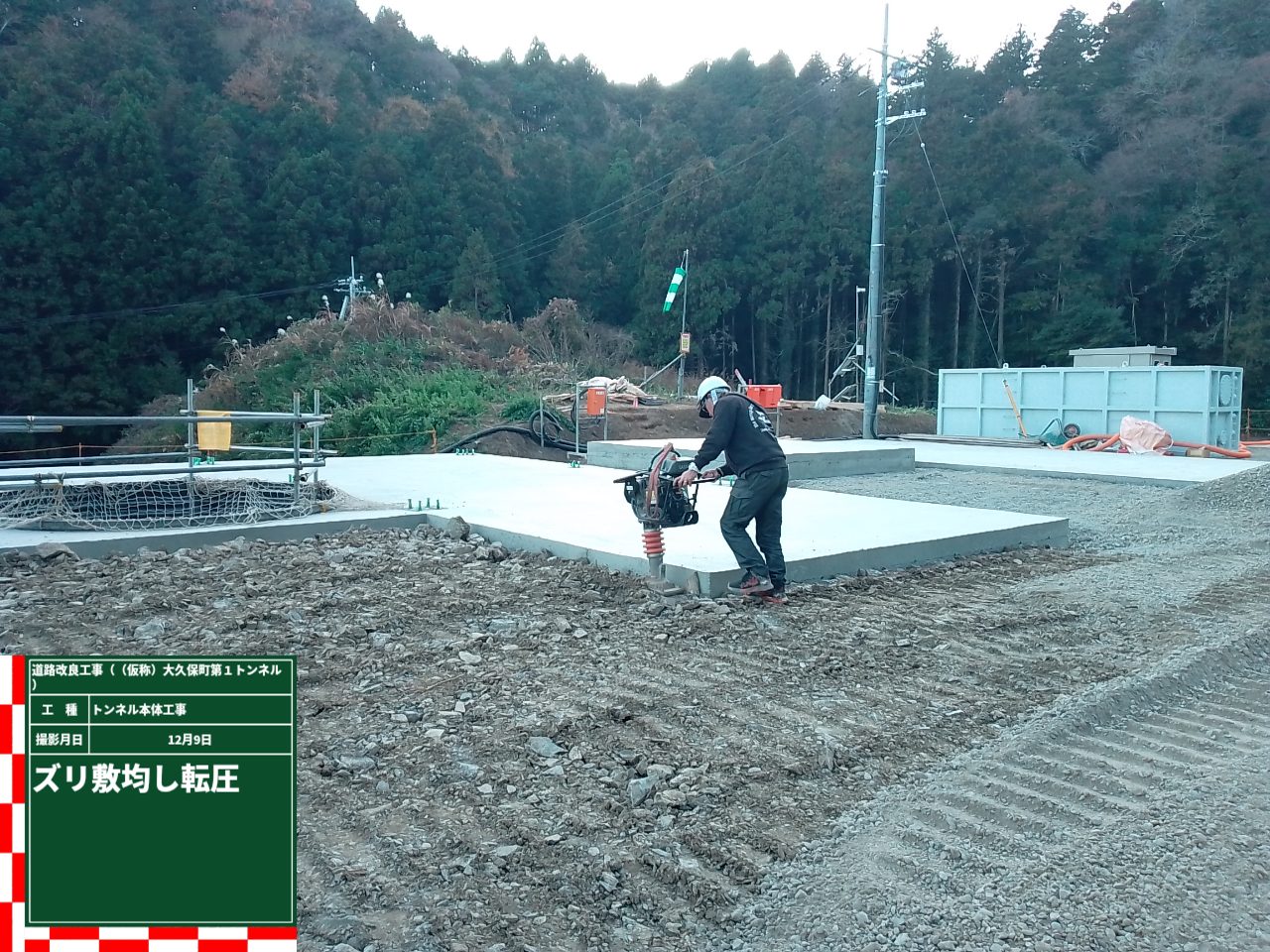

この食べられないズリは、盛土材などに有効活用するために現場に搬入し、所定の厚さに敷均し・転圧をしました。
胃袋は満たせませんが、地盤はしっかり満たしてくれるズリでした✨
現場では、施工に向けての準備が着々と進んでいます。

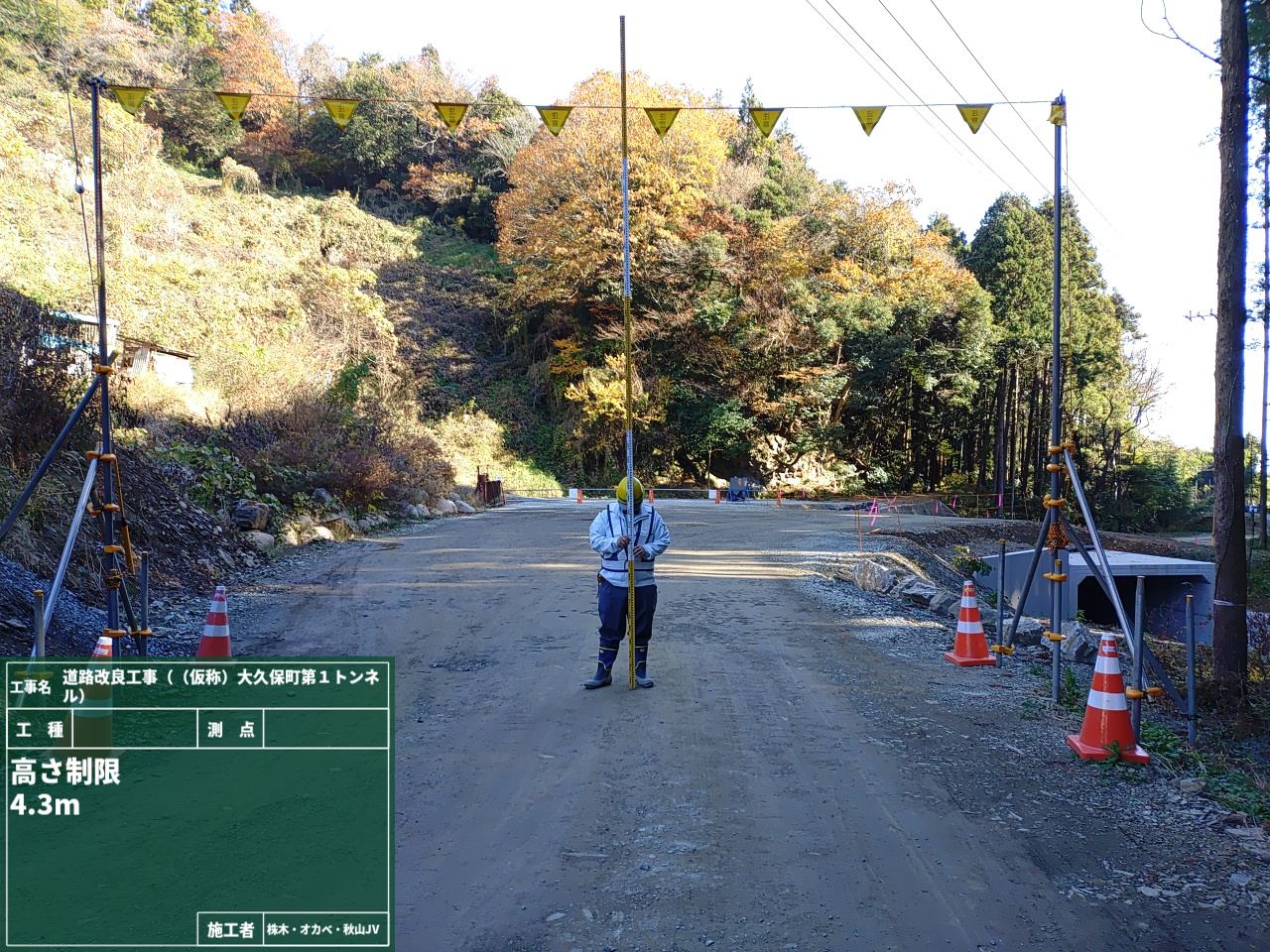

まず、これから工事車両がたくさん往来する場所には、ドライバーさんにしっかり気付いて貰えるよう、高さ制限の”旗”を目立つように設置。
そして簡易舗装をする範囲について、”用地境界の大事な部分”でもあるので、発注者と一緒に立会いで確認しました👀

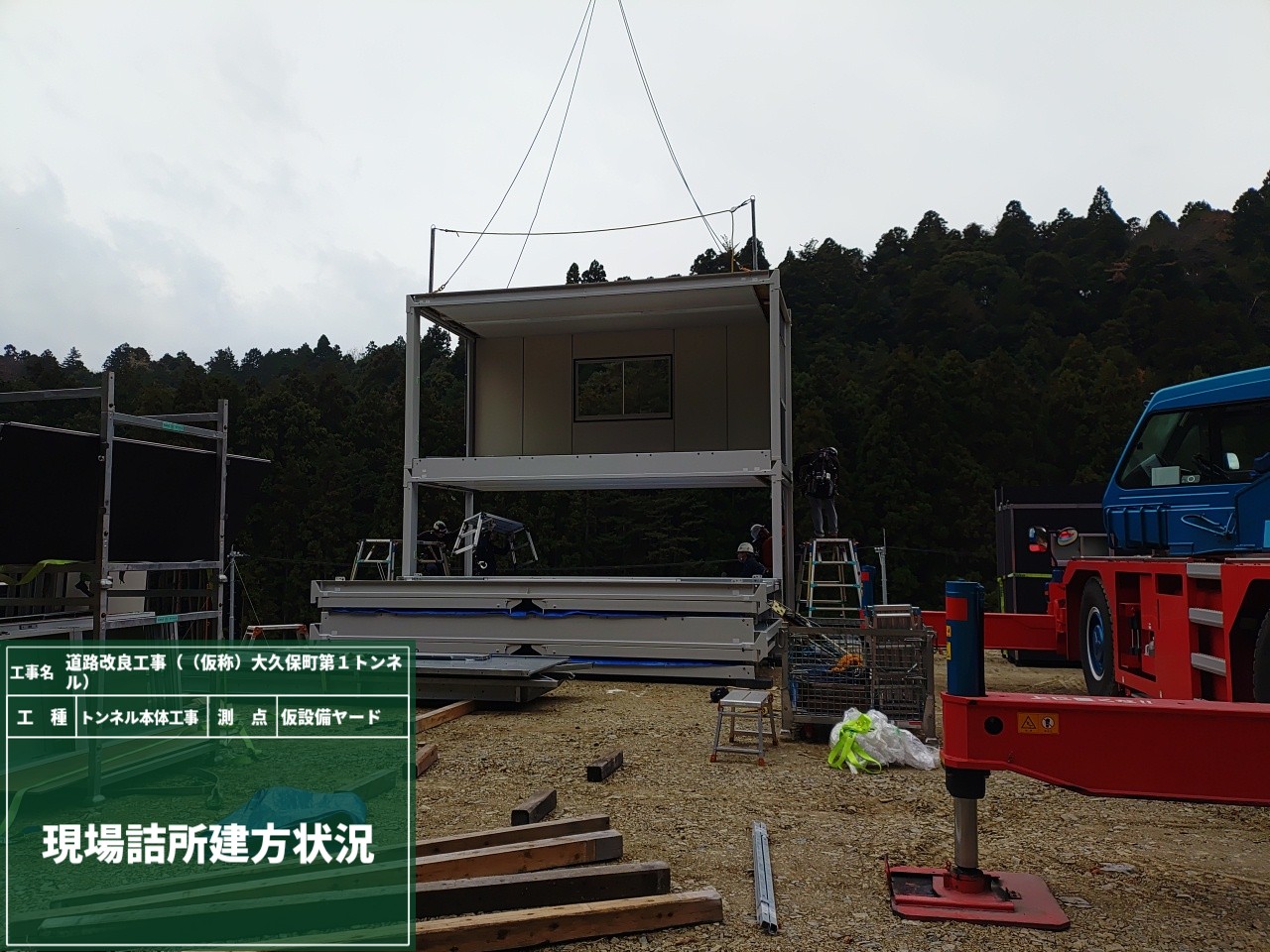

そしてこちらは、現場事務所とは別に”現場詰所”を設置中です！！
作業員の皆さんの休憩所や、ちょっとしたコミュニケーションの場所としても、とても大事な場所になります✨
実は...現場でのコミュニケーションは、スムーズに作業を進める上でも大事なポイントなんですよね👆

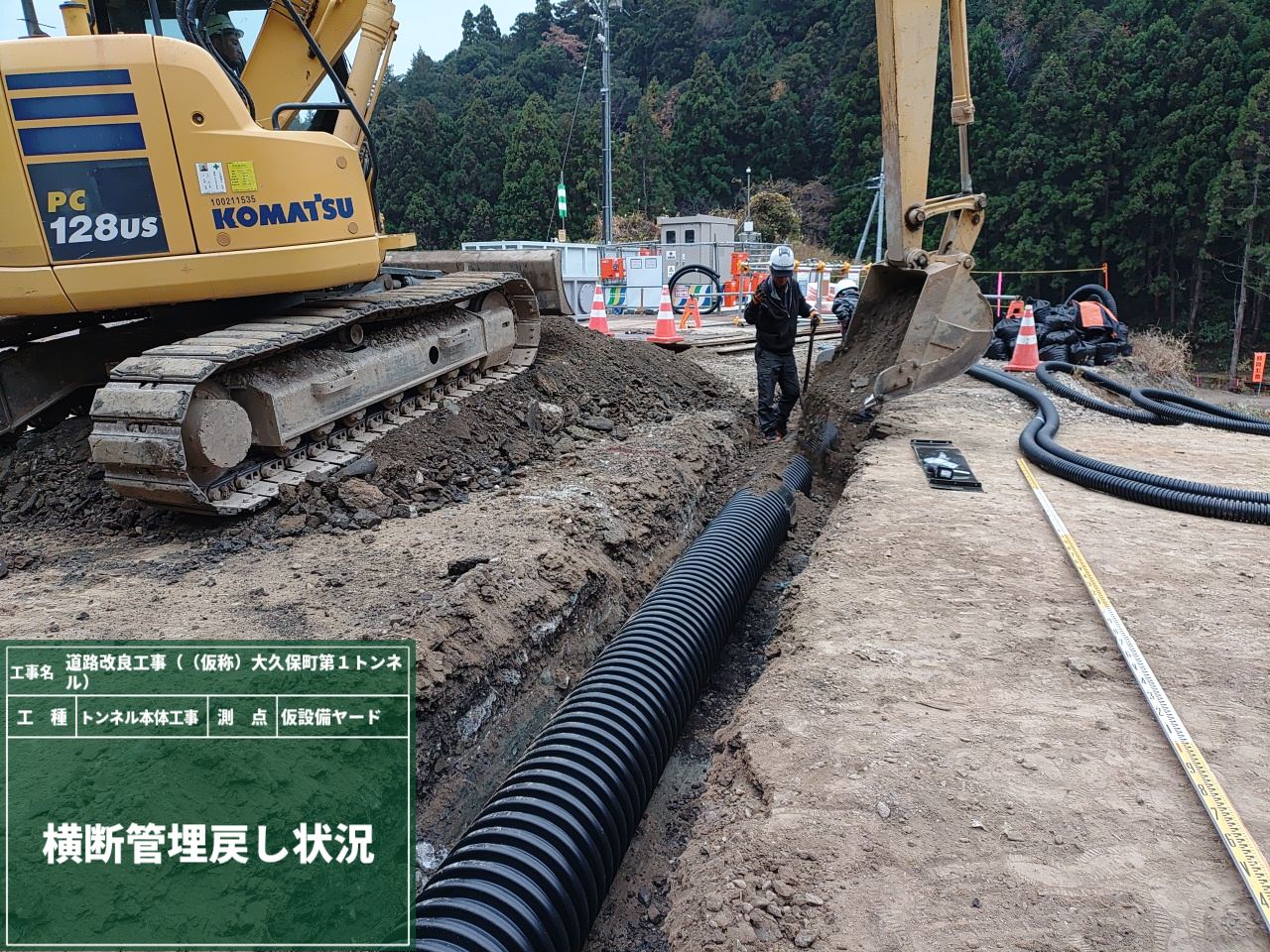

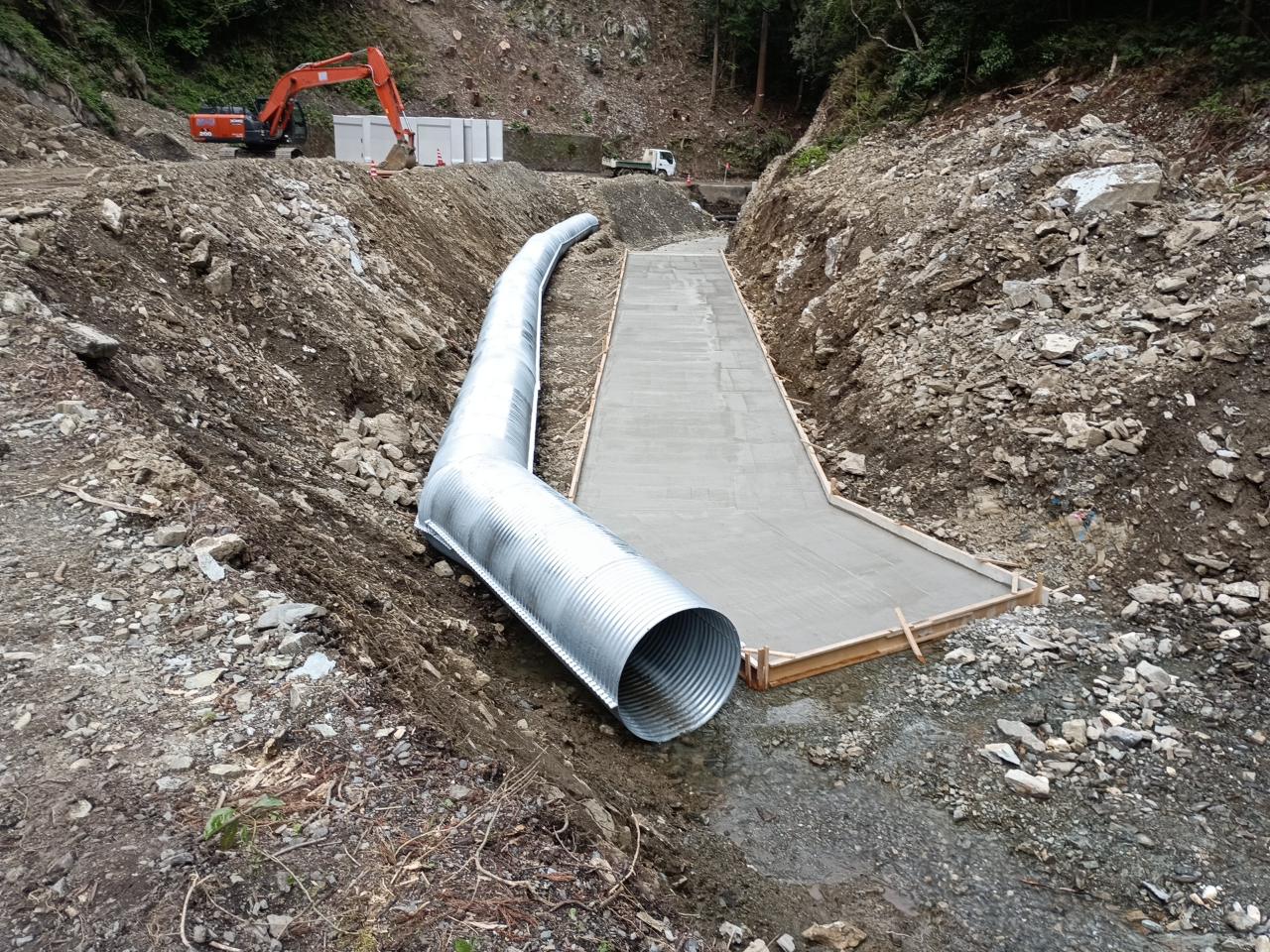

その他にも仮設の横断管を布設したりと、現場のあちこちで賑やかに準備が進んでいます！
現場ホームページ・若手社員日記のファンの皆さま、こんにちは😊
以前に登場しました、「キュービクル」は覚えていますか！？
このキュービクルは、高圧な電気を受電する機械なので、高温高熱に耐えられる丈夫な造りになっています💪
ですが…老朽化やトラブルによる事故や故障のリスクはゼロではありません。
そこで！！ 消防法などにより「正しい離隔距離の設置基準」が設けられています✨
具体的には、点検や操作を行う時の作業スペース確保・火災時の延焼防止・換気や放熱のための空間確保などのために必要な空間のことを言います。
この離隔距離のおかげで、作業者の安全や周辺環境を守る＆近づくことで起きる感電事故の防止にもつながります🤚

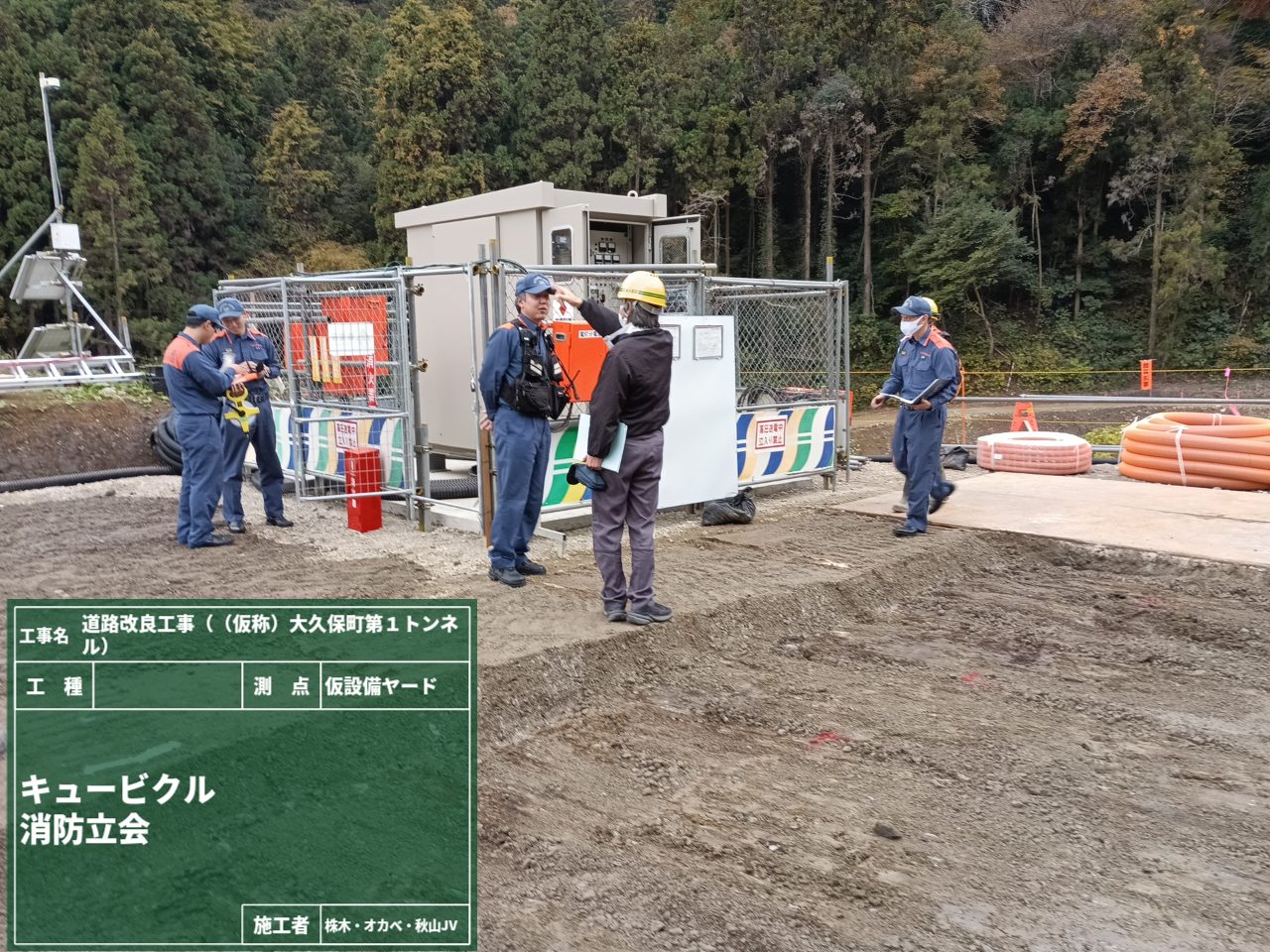

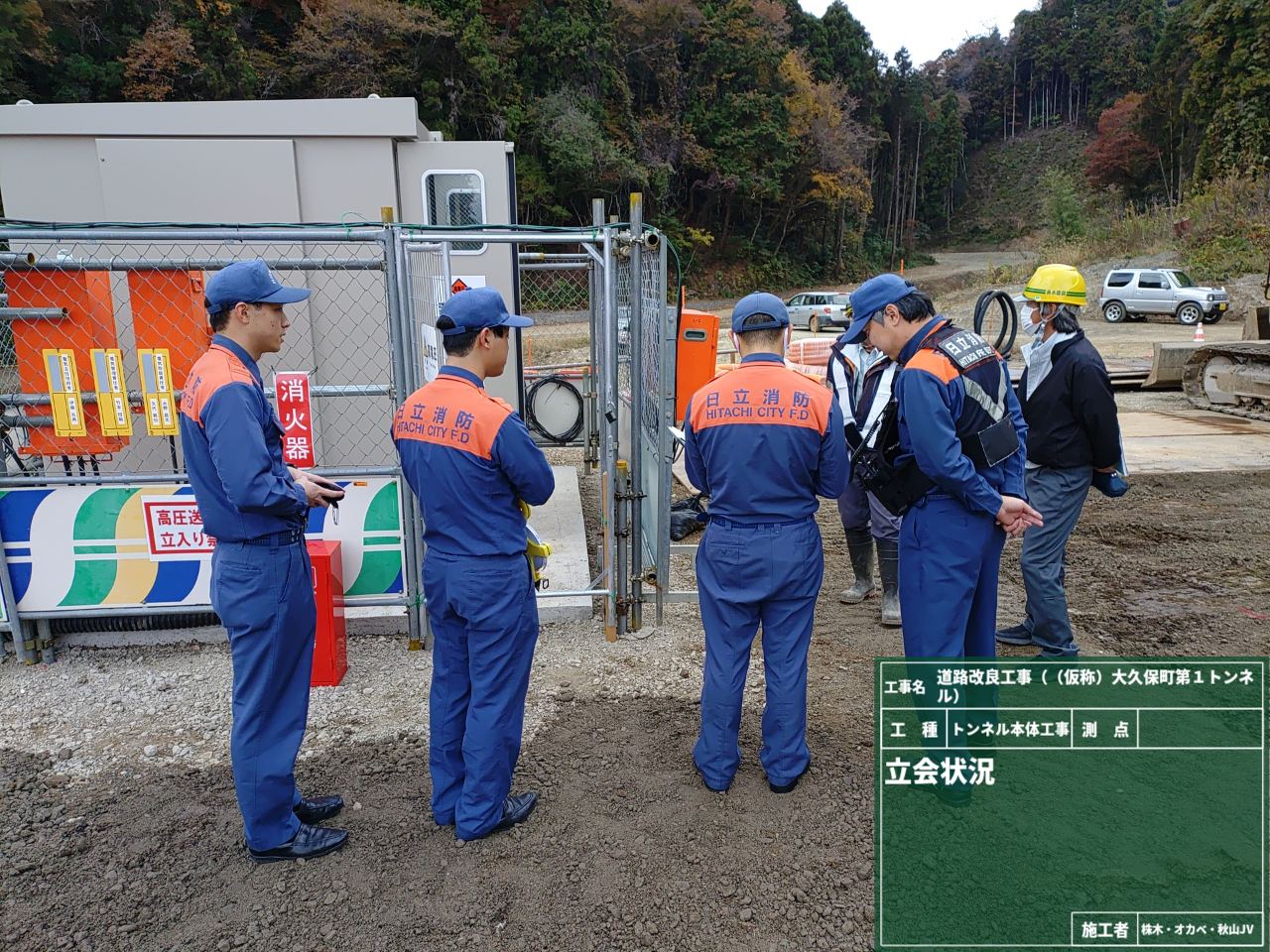

今回は、その基準がきちんと守られているか、消防の立会いでしっかりと確認を受けました👍

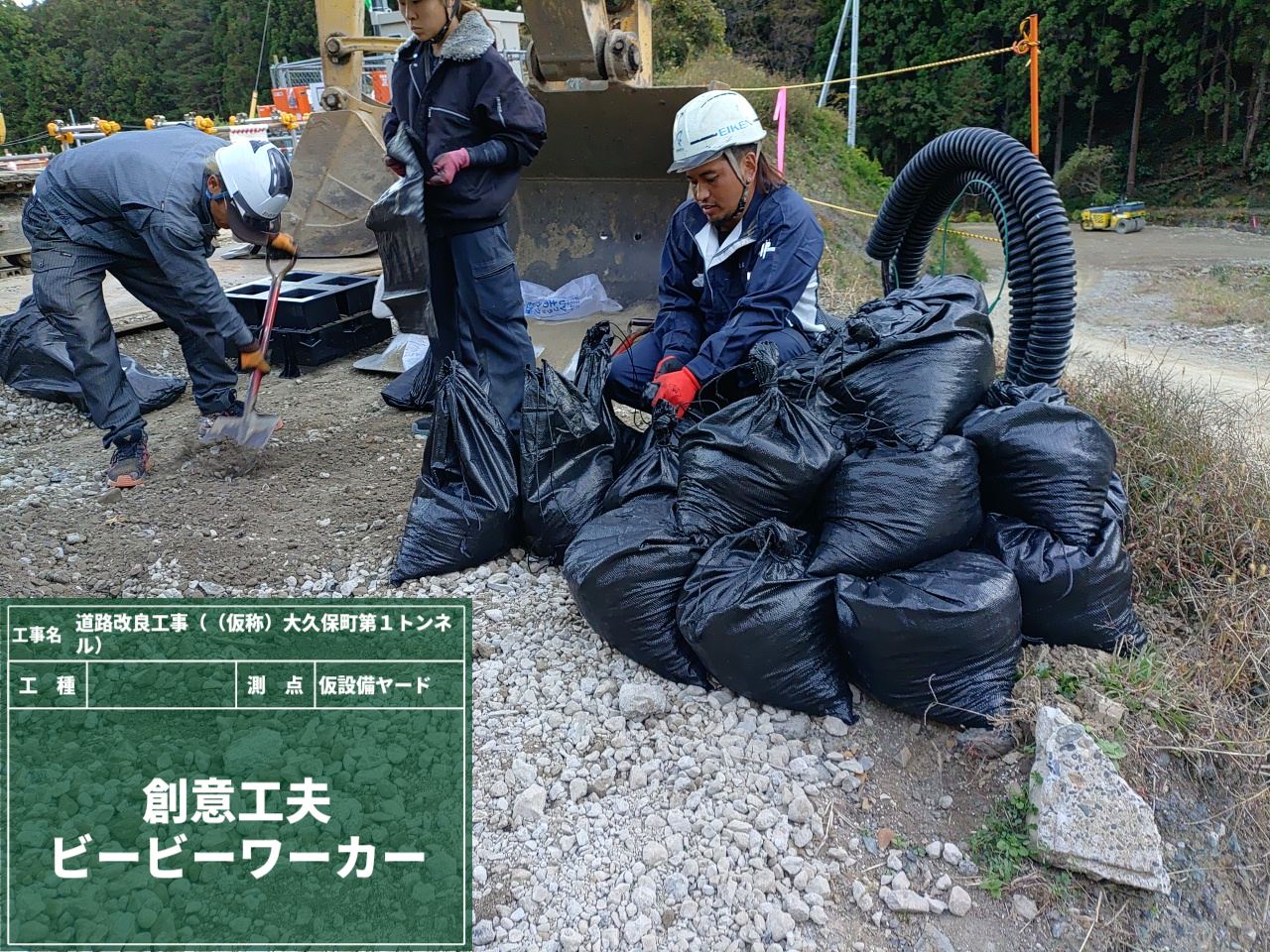

話は変わって、このビービーワーカー（ＢＢＷ）をご紹介します！！

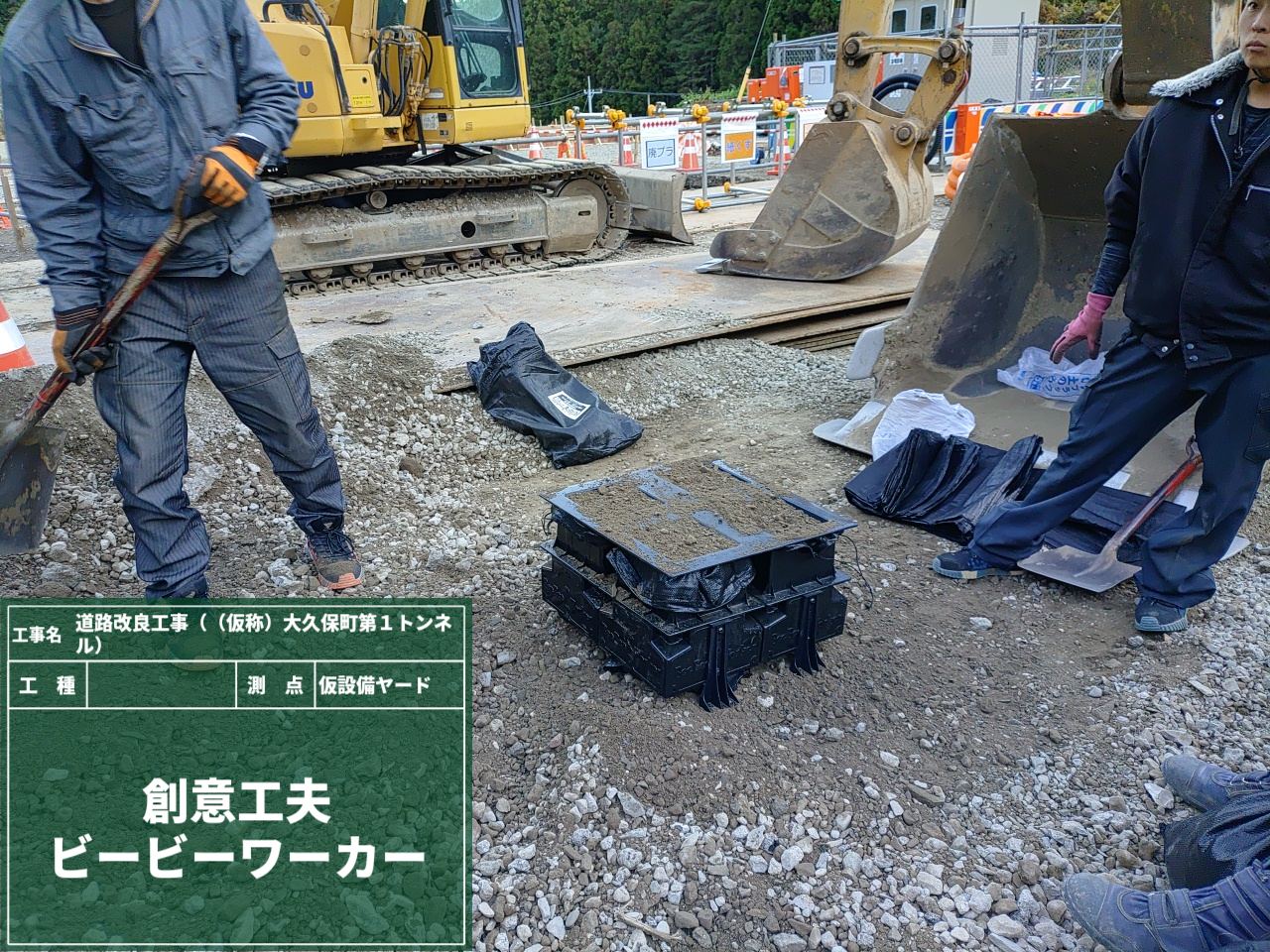

”世界最速”で土のうの袋づめができる、土のう製作器です✨
写真のタイプは4型と言って、1人で640袋／日つくることができます！！
簡単・軽量・安全・低コストで同じ土量の土のうができるので、現場で大活躍中です😊

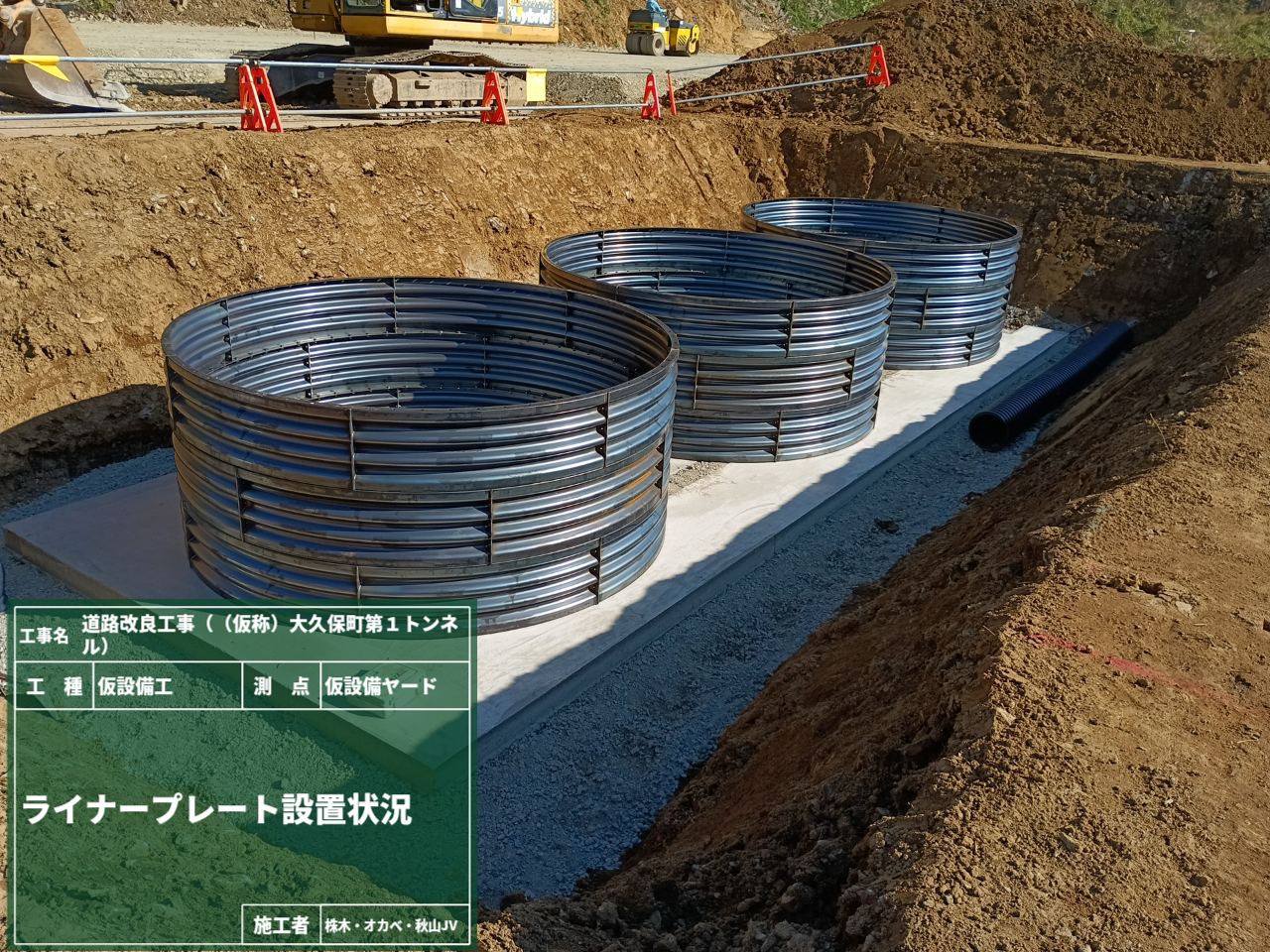

現場に大きな輪が3つ並びました。
これからここは、コンクリート製造工場になります！！
セメント・砂・砂利・水を現場で練り合わせて、現場にピッタリのコンクリートを現場でつくります🚧
その名が「バッチャープラント」です。
コンクリートは、時間との勝負⌛
練り上がった瞬間から固まるカウントダウンが始まるので、近くにプラントがあるのは本当に心強いんです✨
打設の流れに合わせて、できたてホヤホヤのコンクリートを次々と現場へ搬出します🚚💨

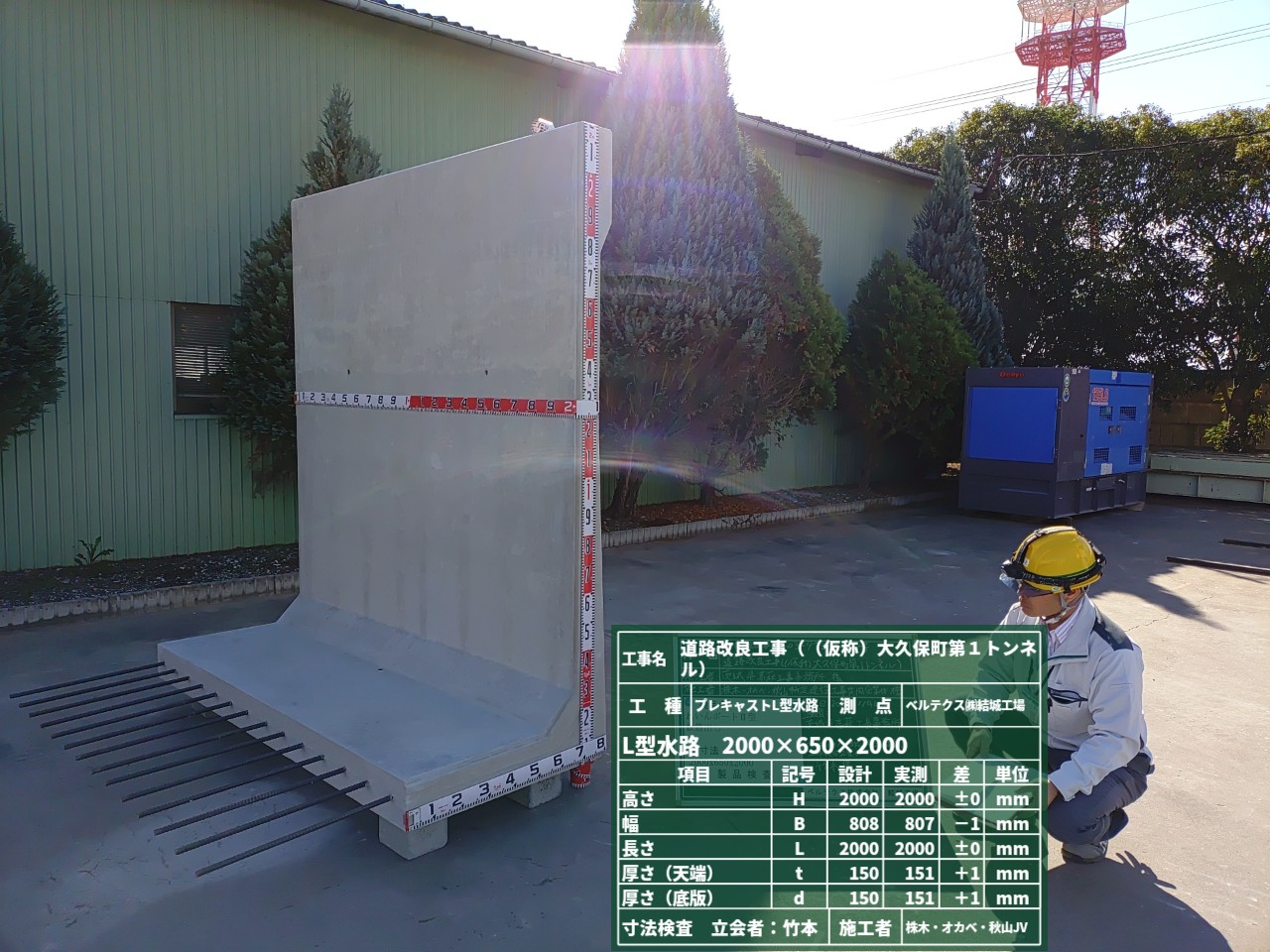

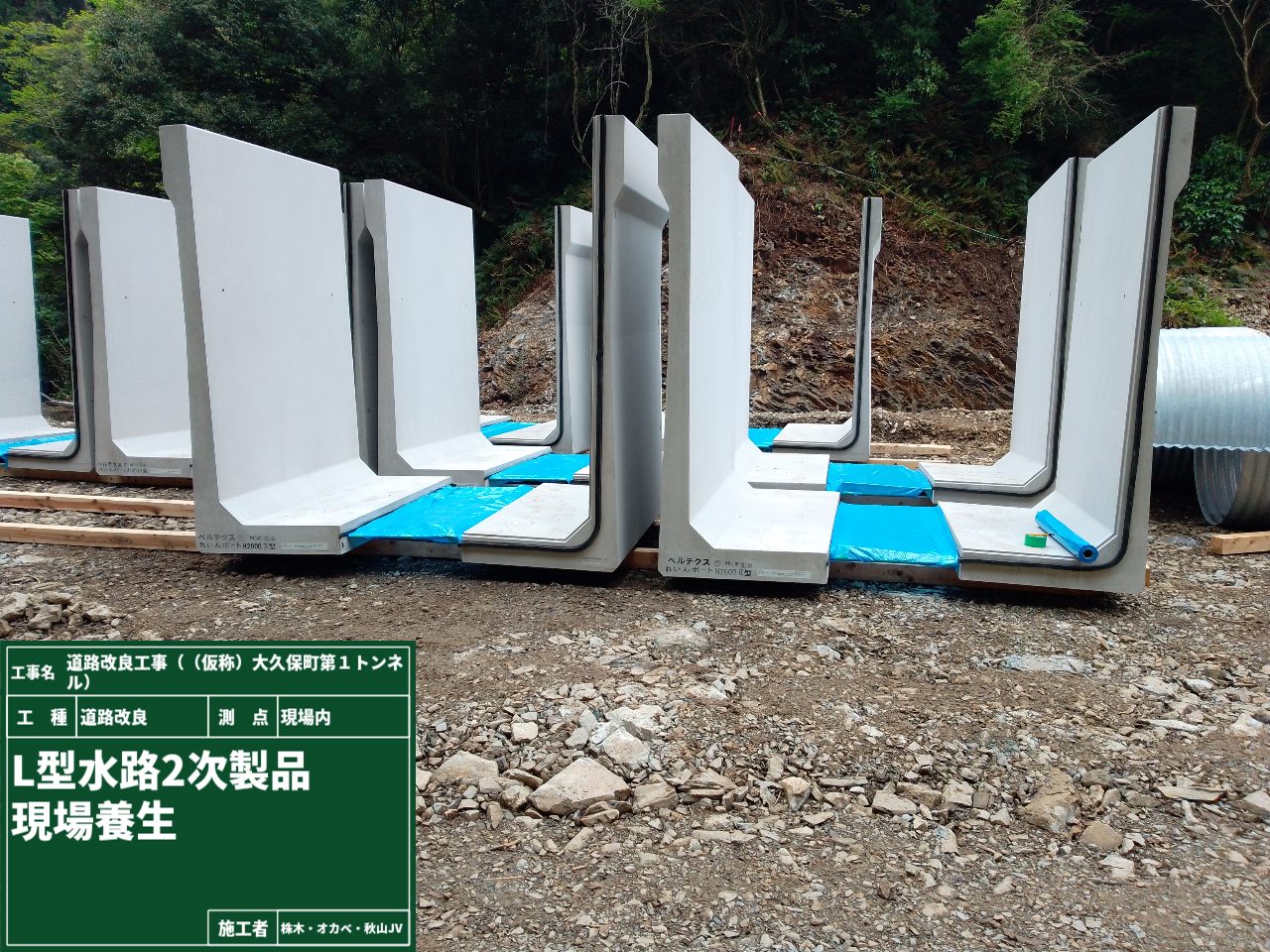

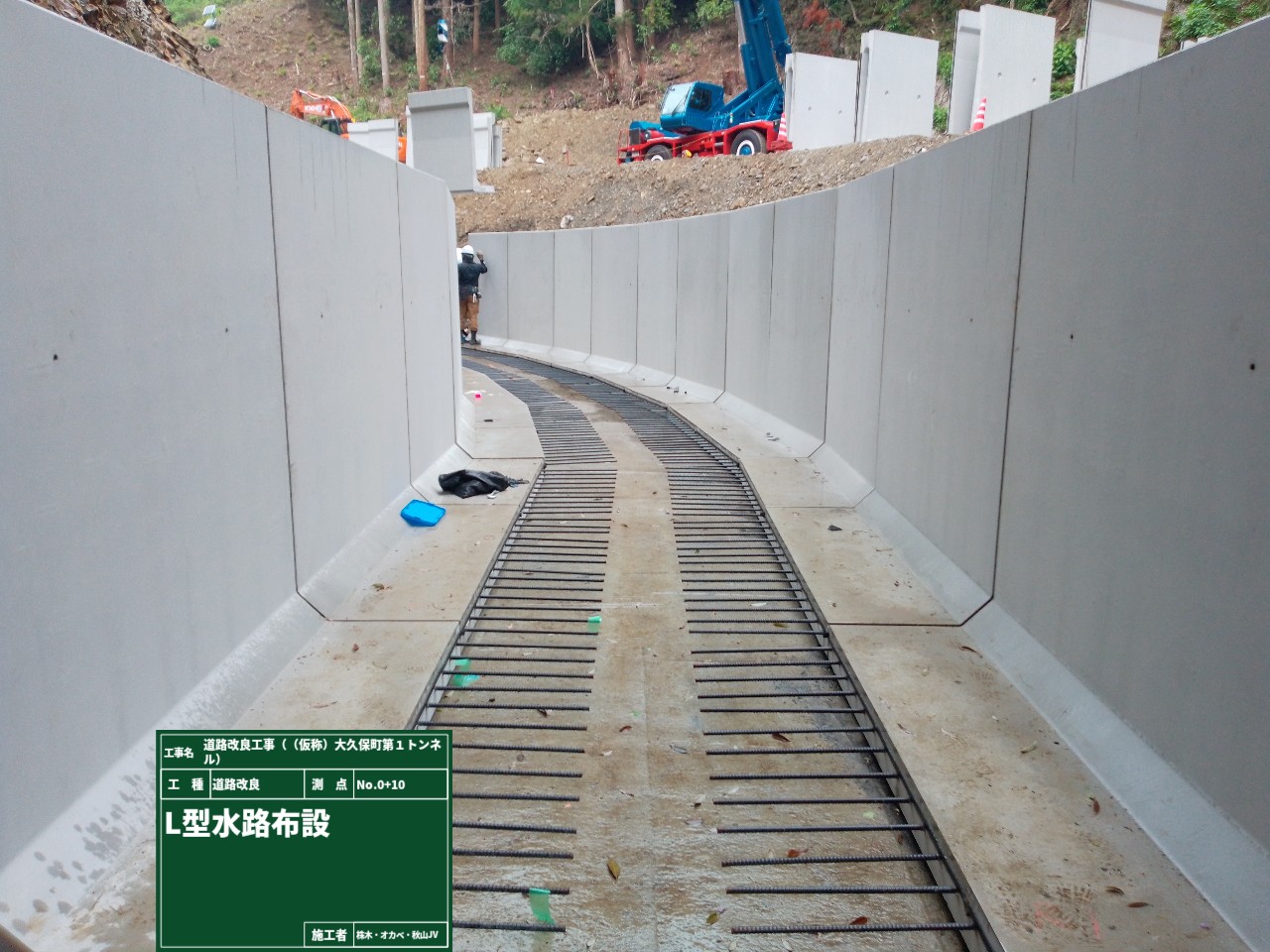

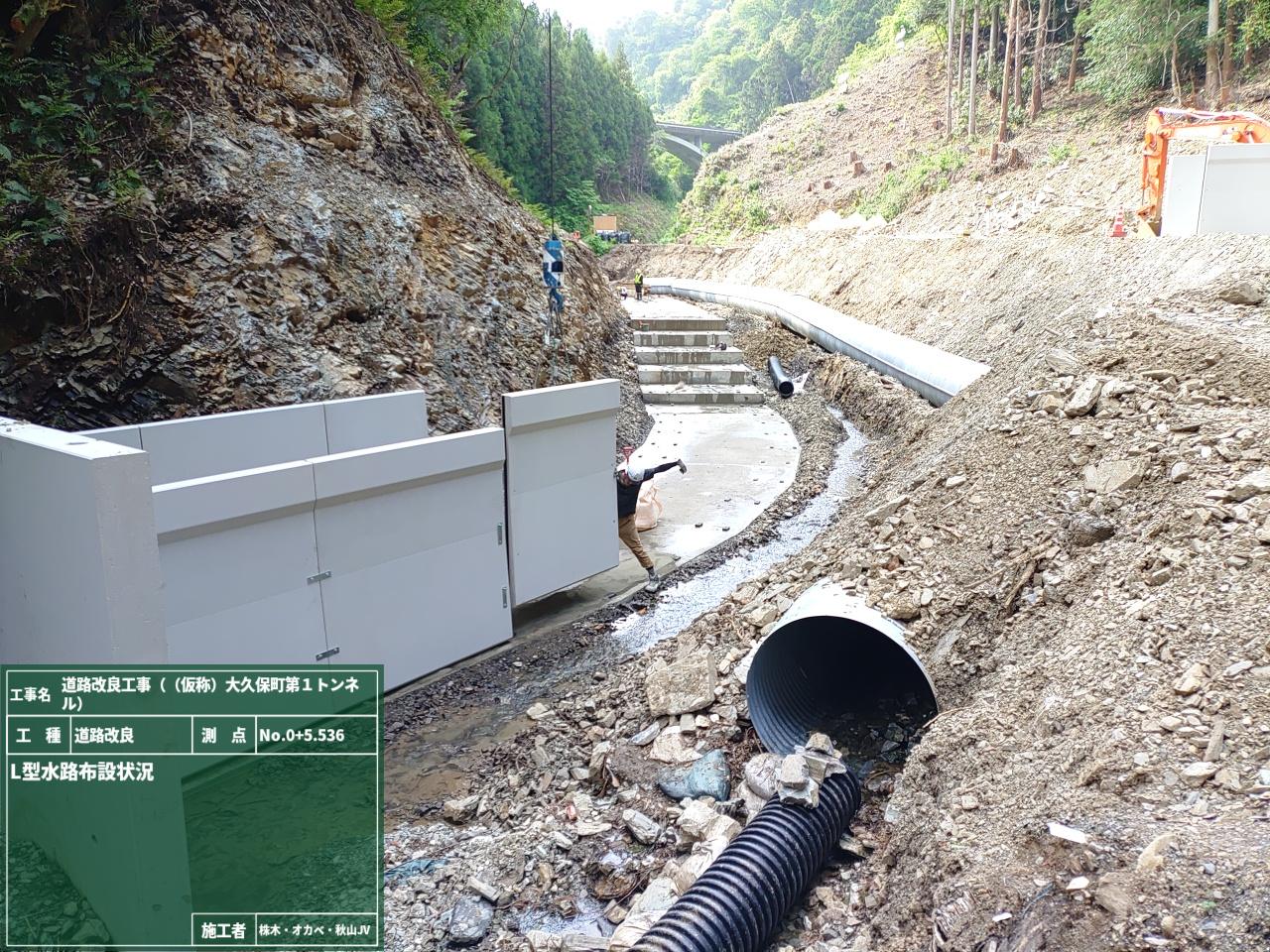

秋晴れの空の下、今日はＬ型水路（プレキャスト）の工場検査に行ってきました！
プレキャストとは、工場であらかじめ造られたコンクリート構造物を現場で組み立てる方法です。
品質も安定していて、工期短縮にもなるというメリットがあります✨
とは言え！工場で完成したものをそのまま「はい、受け取ります～✋」という訳にはいかないんです！！
現場での受入れ前に、実際に製造工場へ行って”搬入時検査”をします。
具体的には、ヒビ割れがないか・寸法は図面通りか、配筋（径・本数）やかぶりは問題ないか...
ひとつひとつ、丁寧にチェック👀
工場で造られるとはいえ、現場でコンクリートを打つ時と同じくらい念入りに確認をします！
ここで「合格」が出たら、ようやく現場行きの切符を手にすることができます🚚💨💨
仮設備ヤードは、建設機械の待機場所や資材の仮置き場として使用する場所です。
これらを安全に設置・走行させるためには”地盤の硬さ＋重さに耐えられるか”を事前に確認する必要があります。

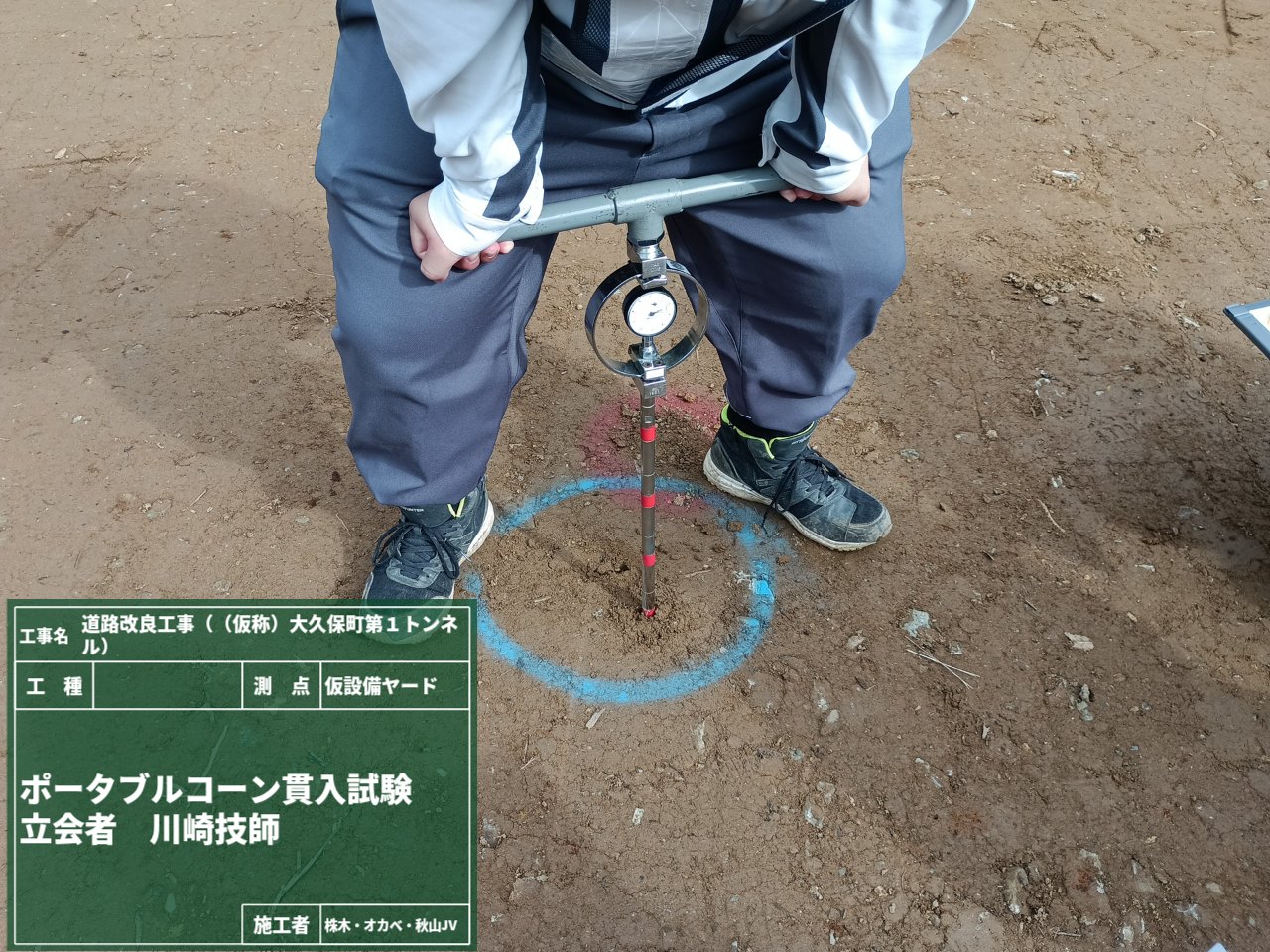

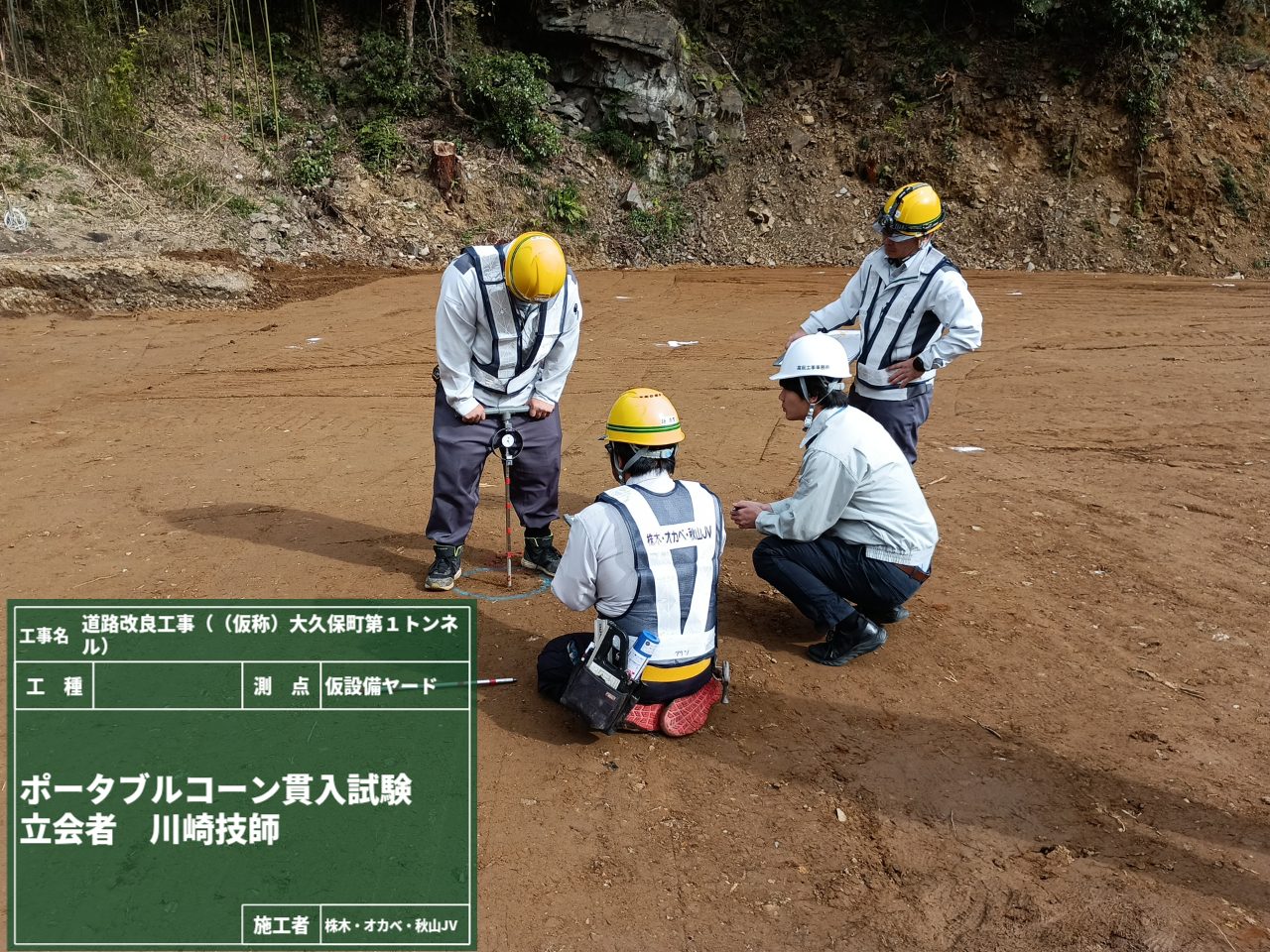

そこで登場するのが、通称コンペネ試験（正式名称：コーンぺネトロメーター試験（＝ポータブルコーン貫入試験））です！！
人力で先端にコーンのついたロッドを地盤に静的に貫入させ、地盤の抵抗（コーン貫入抵抗）を測定します👆
難しい計算式は省略しますが、「コーン指数が小さい＝地盤がやわらかい／コーン指数が大きい＝地盤が硬い」
というふうに、コーン指数から地盤の硬さや走行性を判定します。
余談なのですが＿＿＿
コーンペネトロメーターの名前の由来を調べてみました🔍
・コーン：機械の先端部分が円錐形（コーン）をしていること
・ぺネトロメーター：ぺネレート（貫入する、入り込む）という動詞に由来し、貫入計や貫入試験機を意味する
つまり…コーン🌽は全く関係ありませんでした！！
美味しそうな名前ですが、食べちゃダメですよ🍴

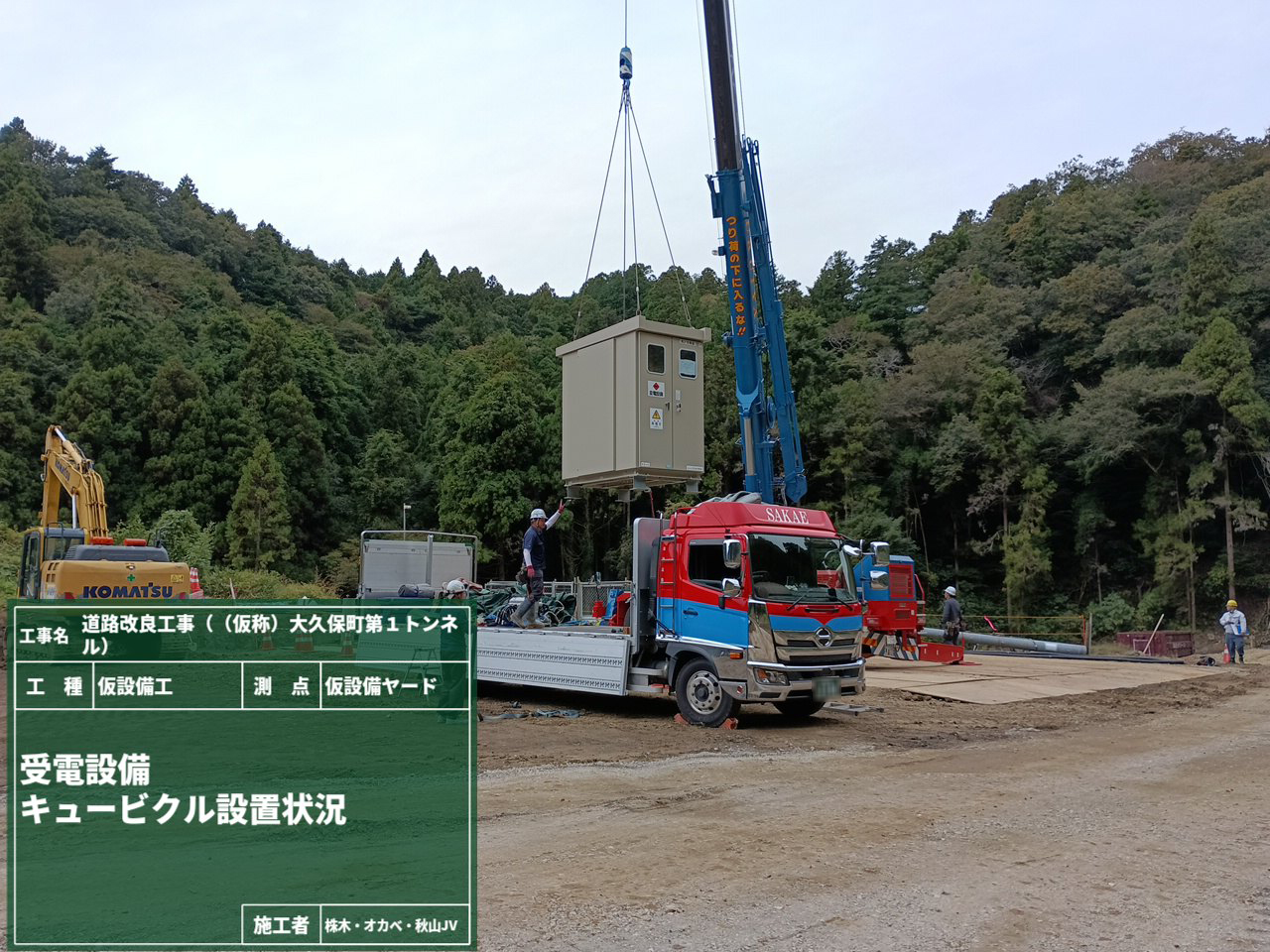

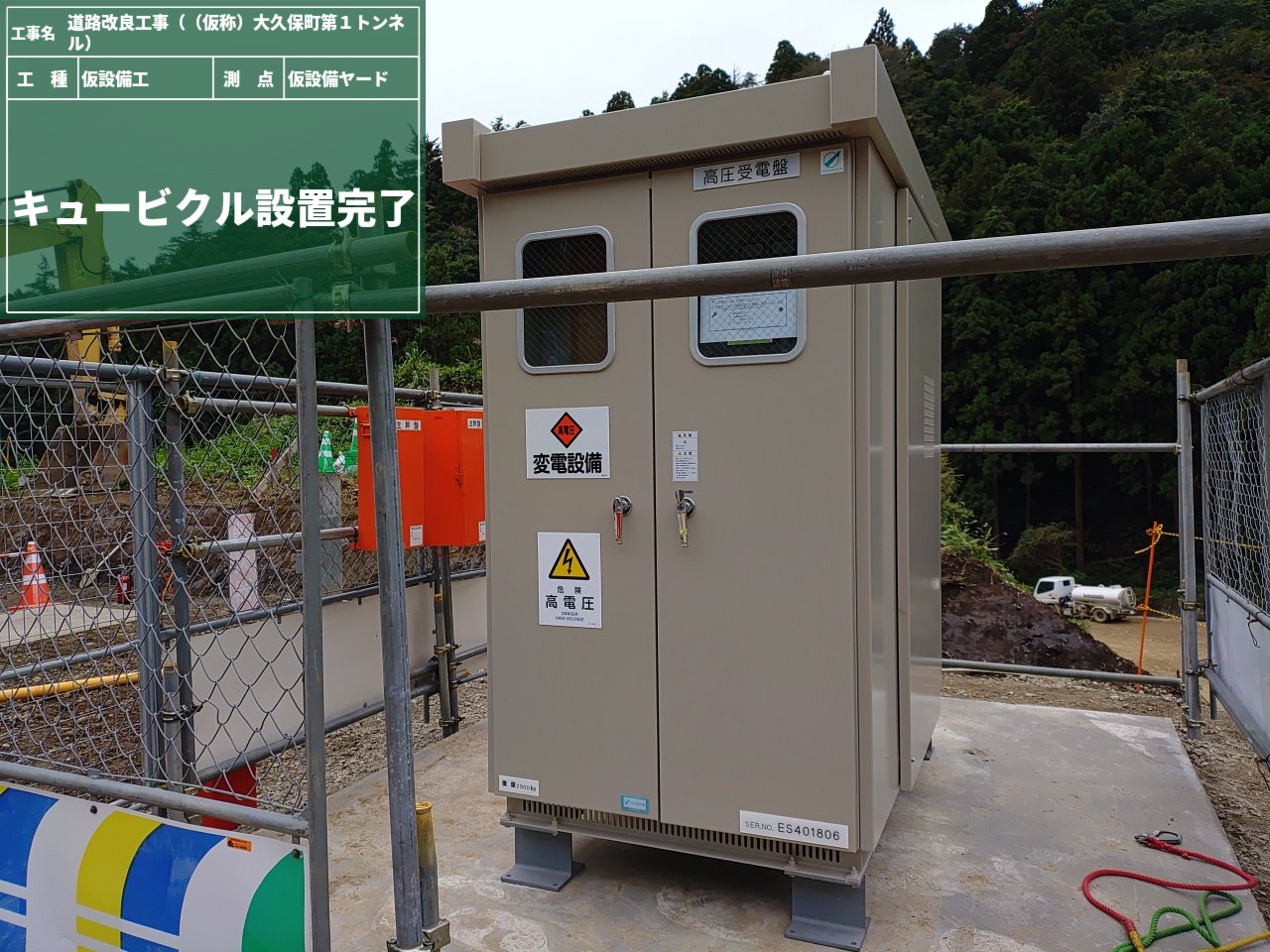

さて、先週お話しましたキュービクルがこちらです。
皆さんの想像通りでしたか？？
防護柵の中に予定通り設置が完了しました！

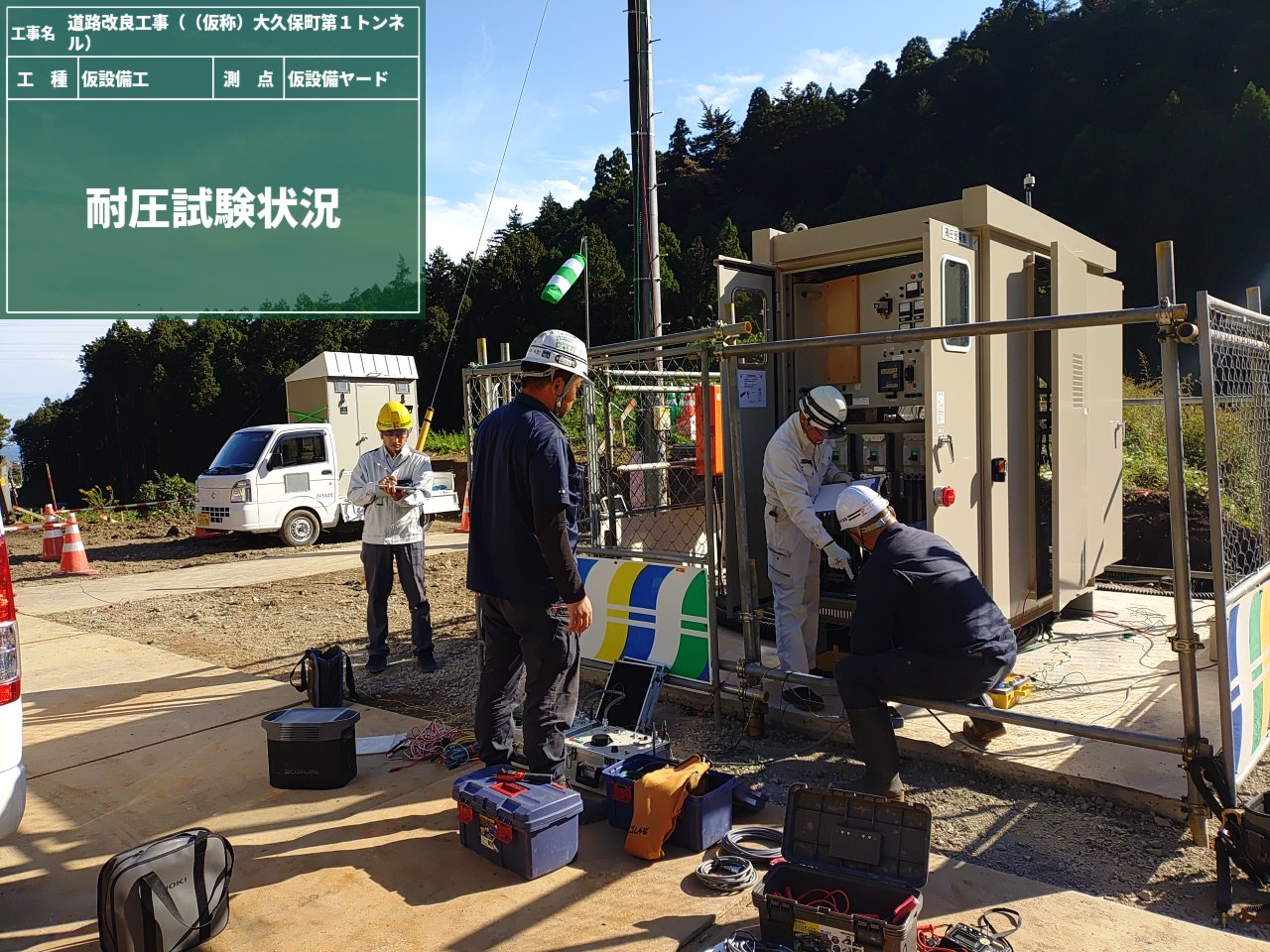

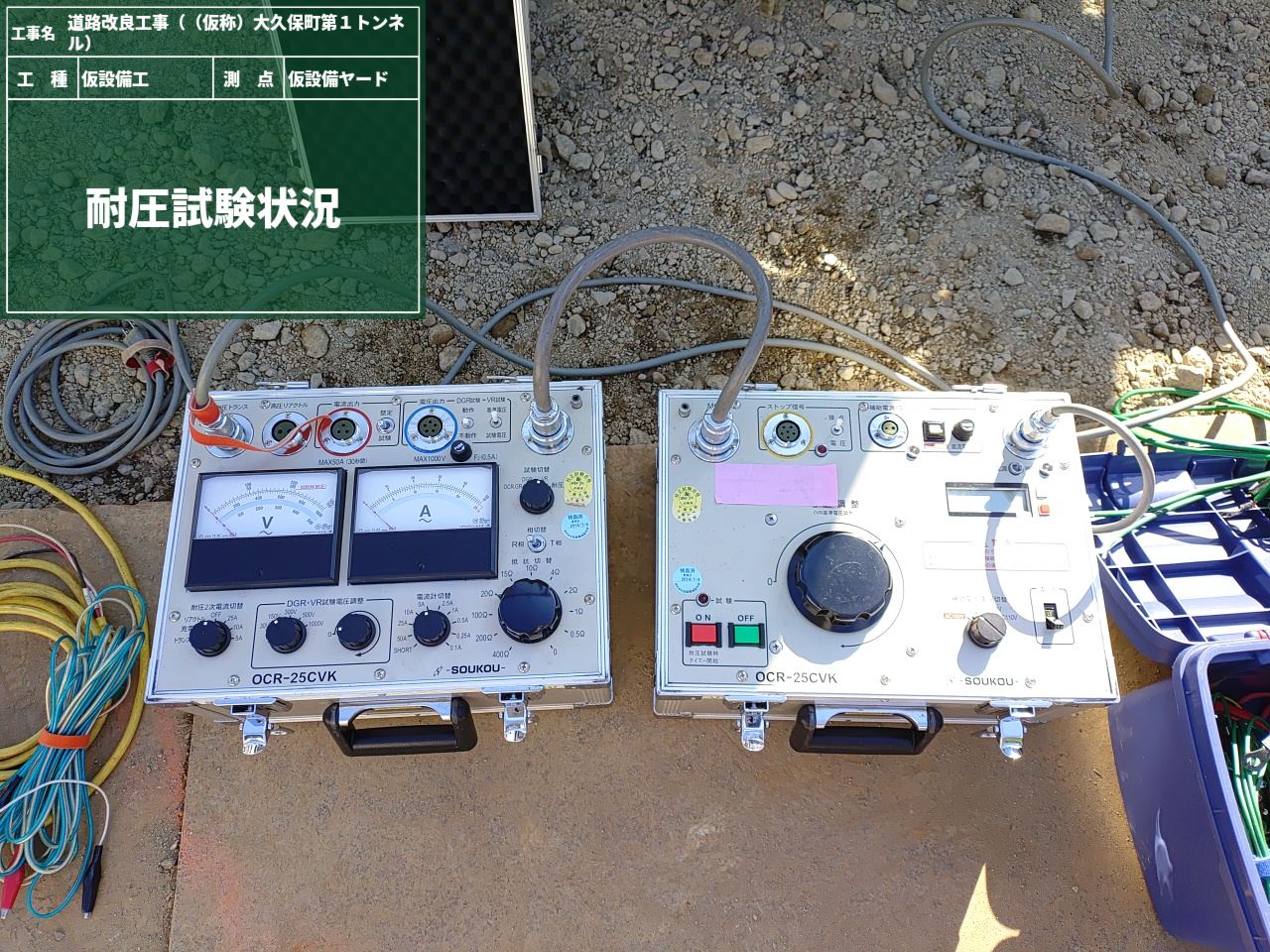

設置が終わったら、まずはちゃんと使えるかどうかのテストをしました。
電気が流れる部分にしっかりと絶縁の力（＝電気を通さない力）があるかを確認する試験です！
このチェックをしておくことで、感電や火災などの事故を防ぐ事ができます✨
正式名称は「キュービクル式高圧受電設備」です。
……そう言われてもビンとこないですよね。
実はこれ、高圧の電気を低圧に変える電気設備で、いわば小さな変電所💡なんです！
（コンビニの裏にある、柵の中の箱型のアレです‼きっと見たことがあるはず👀）
そのキュービクルを設置するための準備を、着々と進めています。

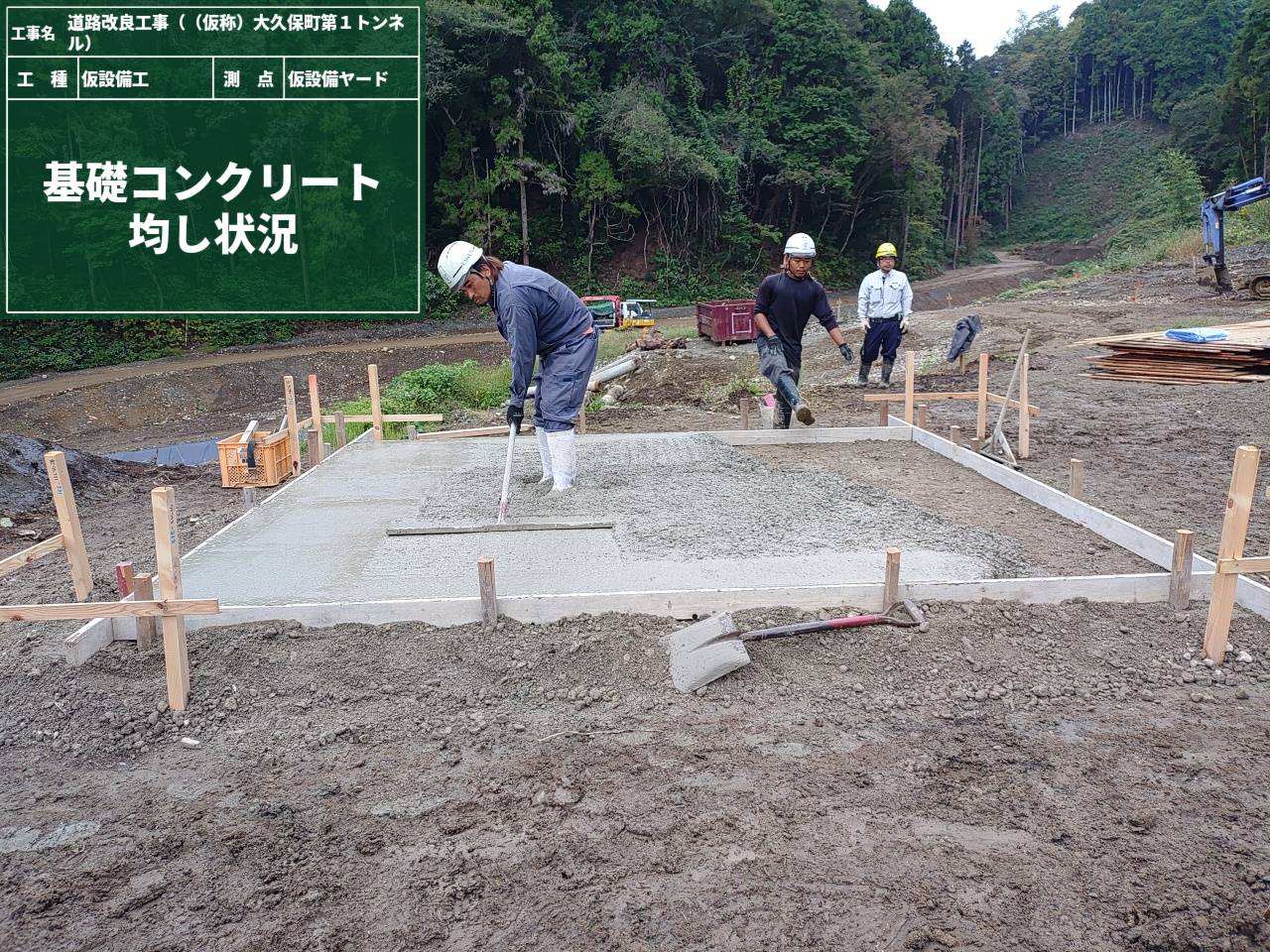

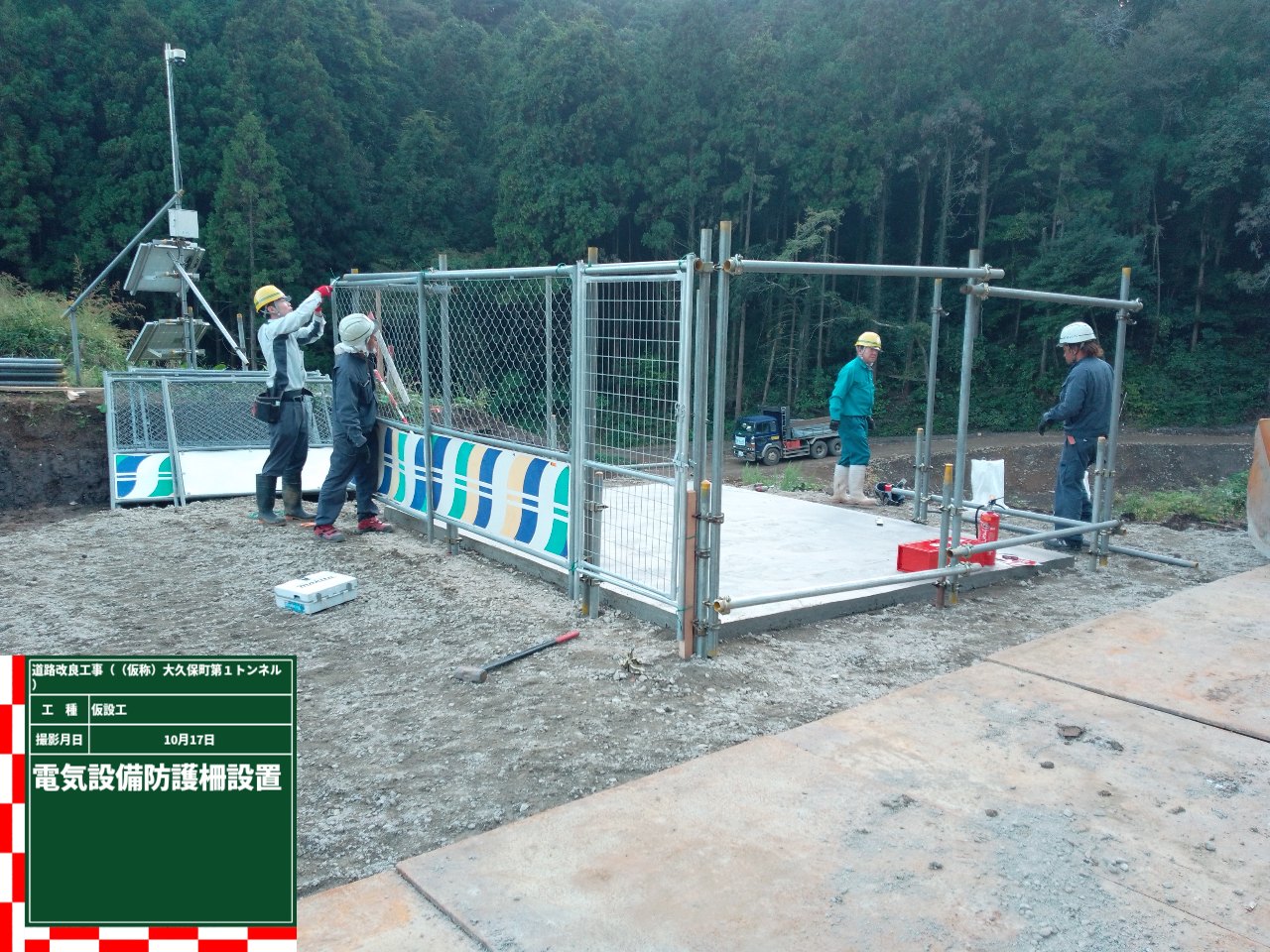

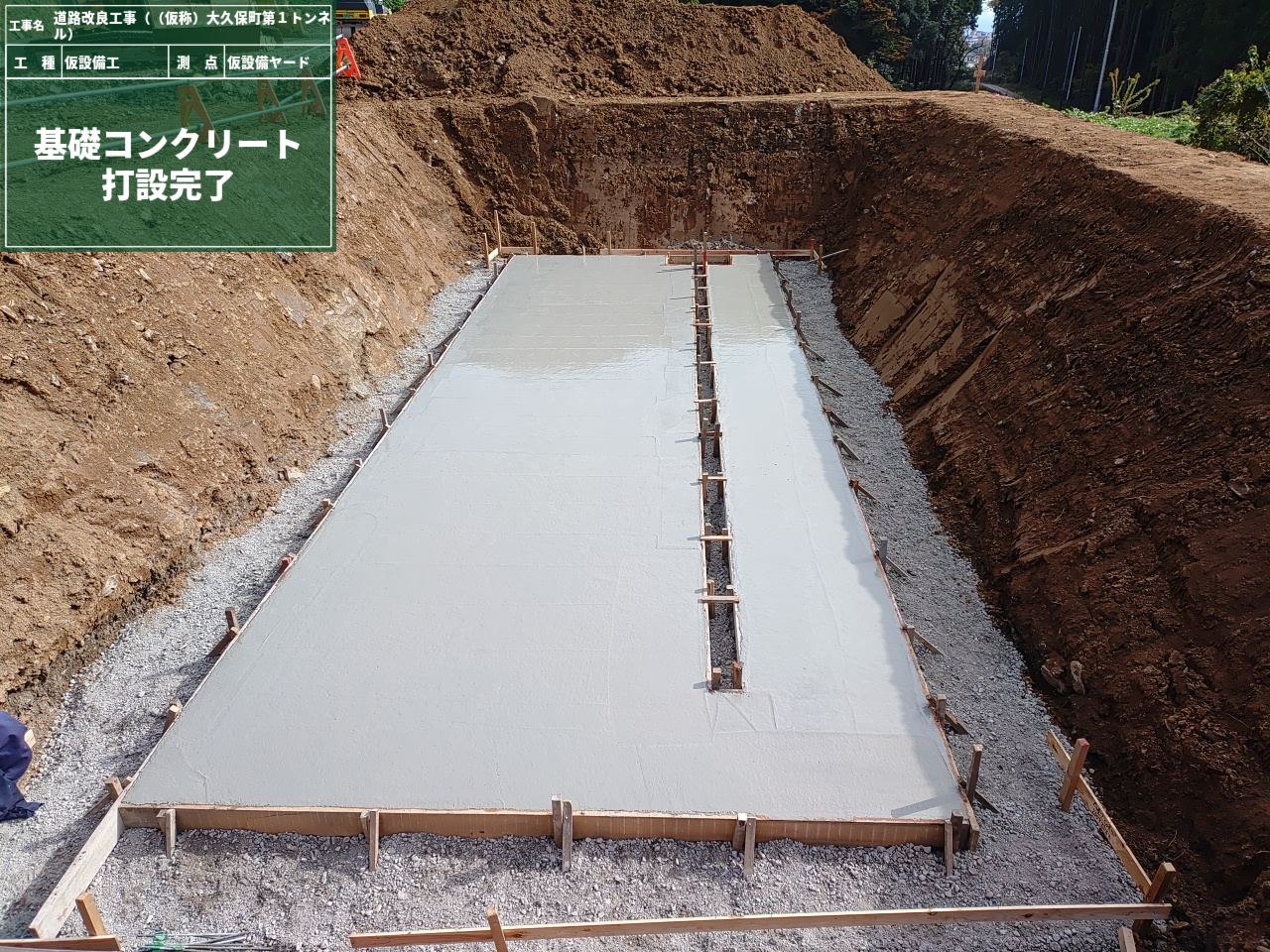

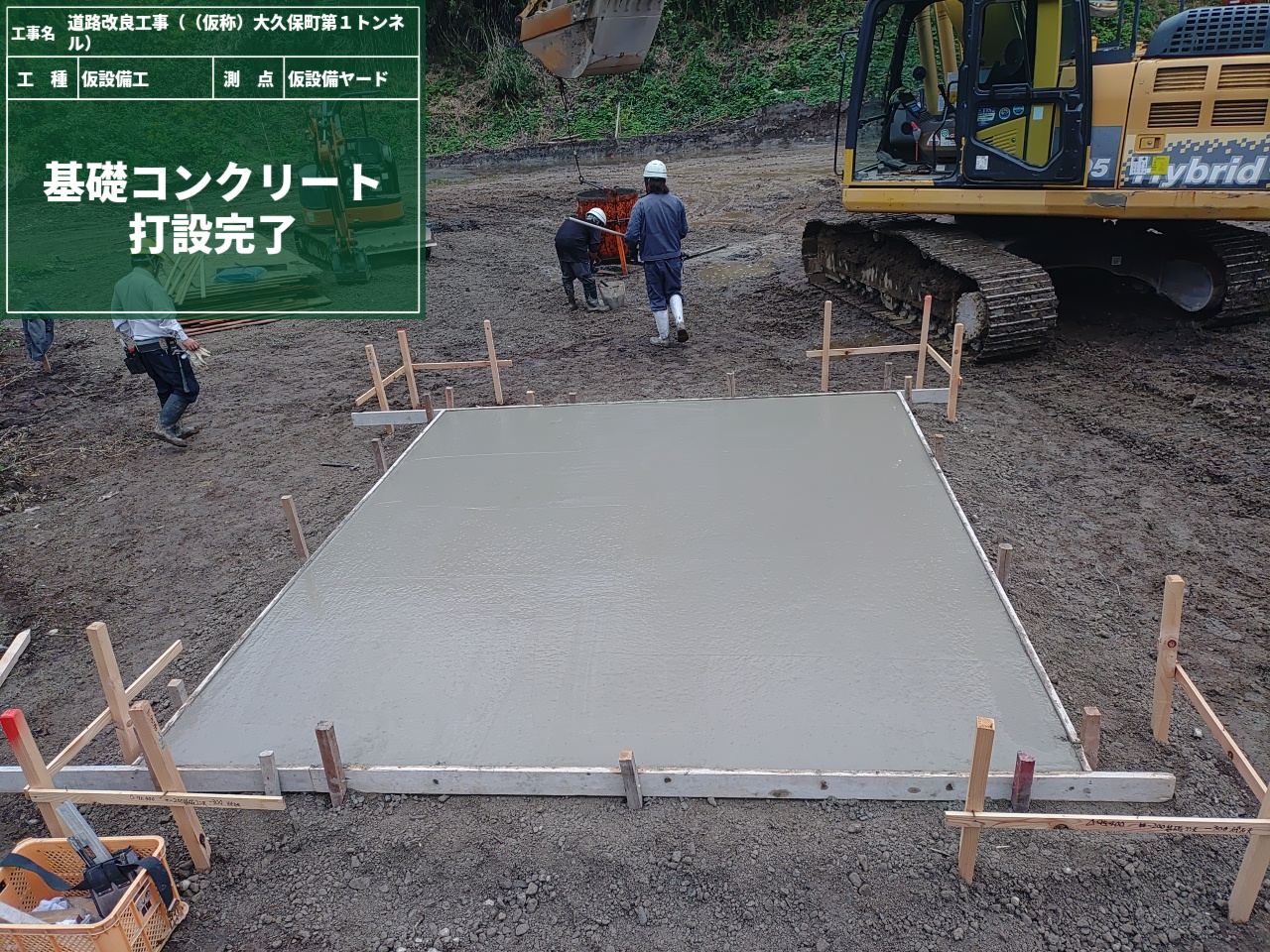

まずはコンクリート打設し、防護柵を設置。
そして、キュービクルや電柱を設置するために活躍するラフタークレーンには、

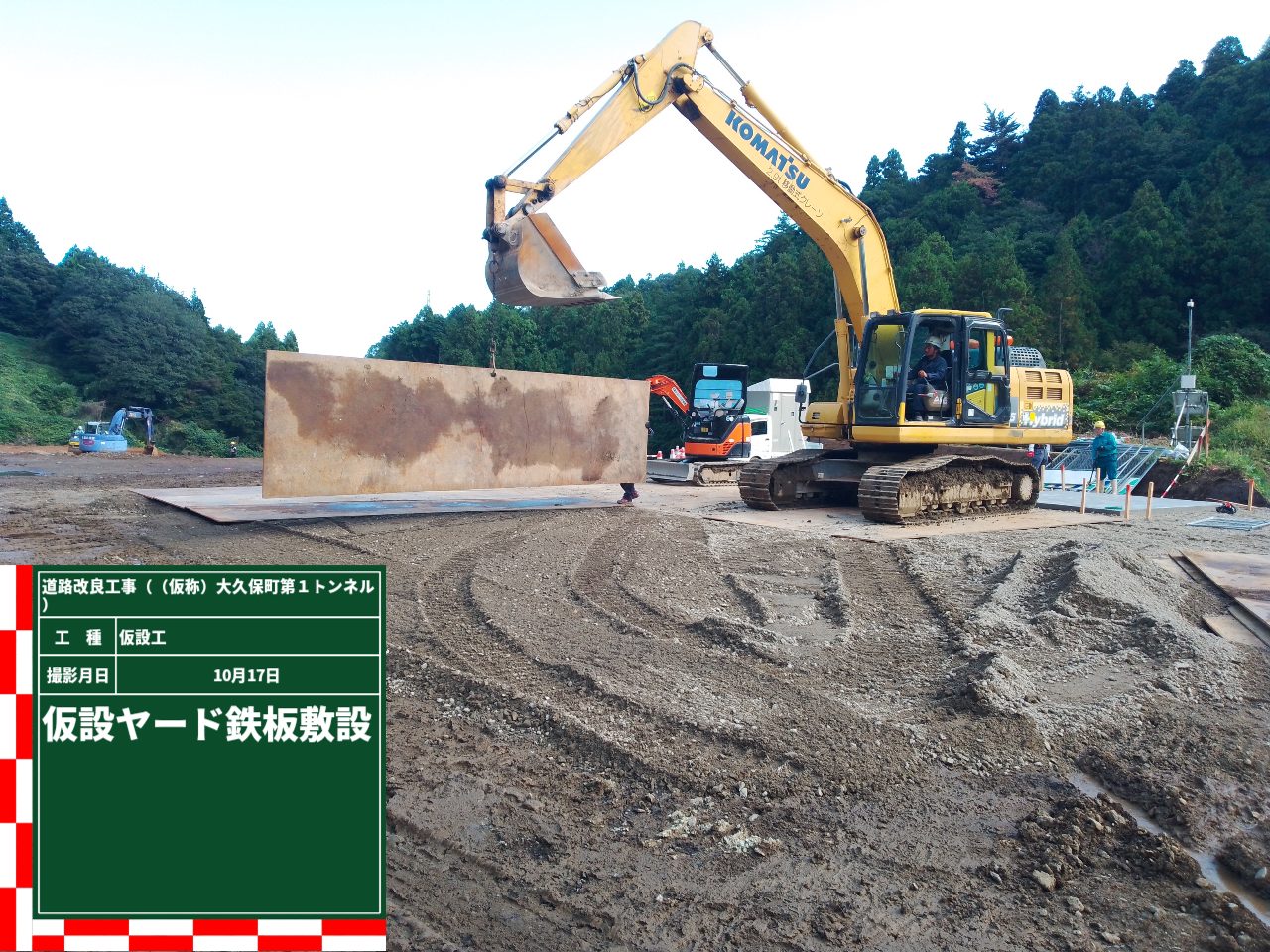

元々の地盤を傷つけないための座布団が必要になるので、座布団代わりの鉄板を敷設しました。
準備は整いました。いよいよ次週、キュービクルの登場です✨
はじめまして！

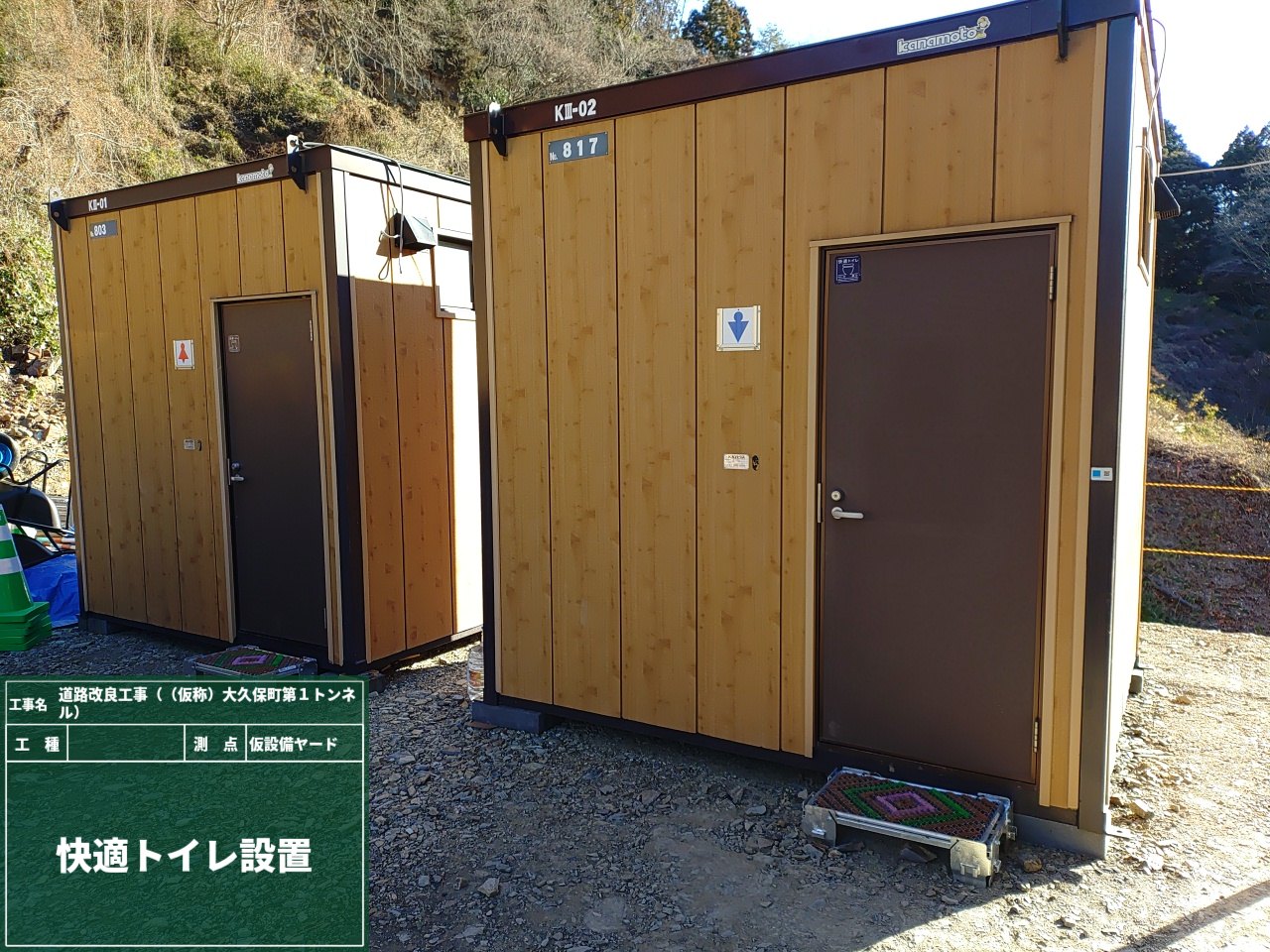

「（仮称）大久保町第1トンネル」工事の現場事務所、快適トイレを設置しました。

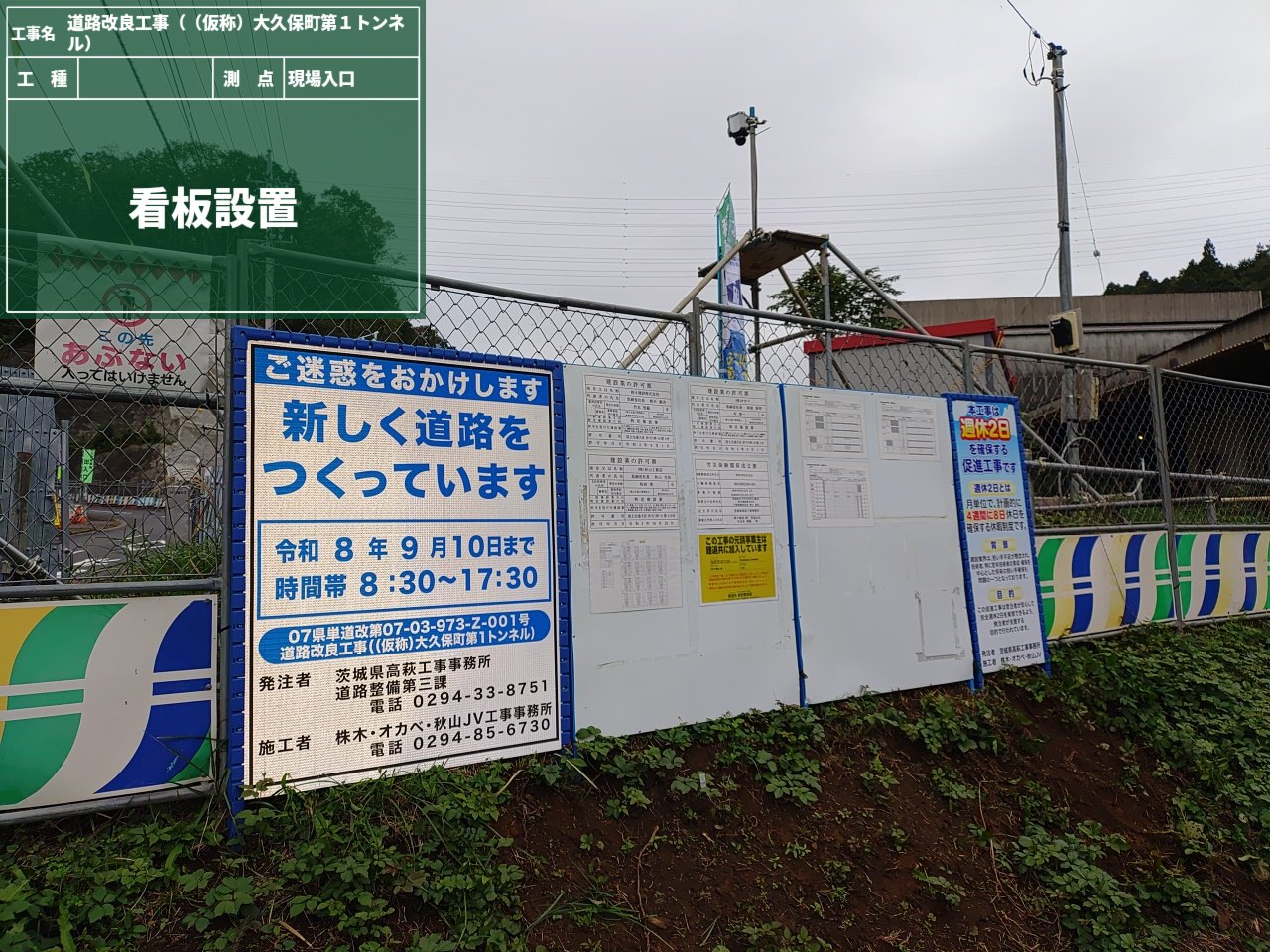

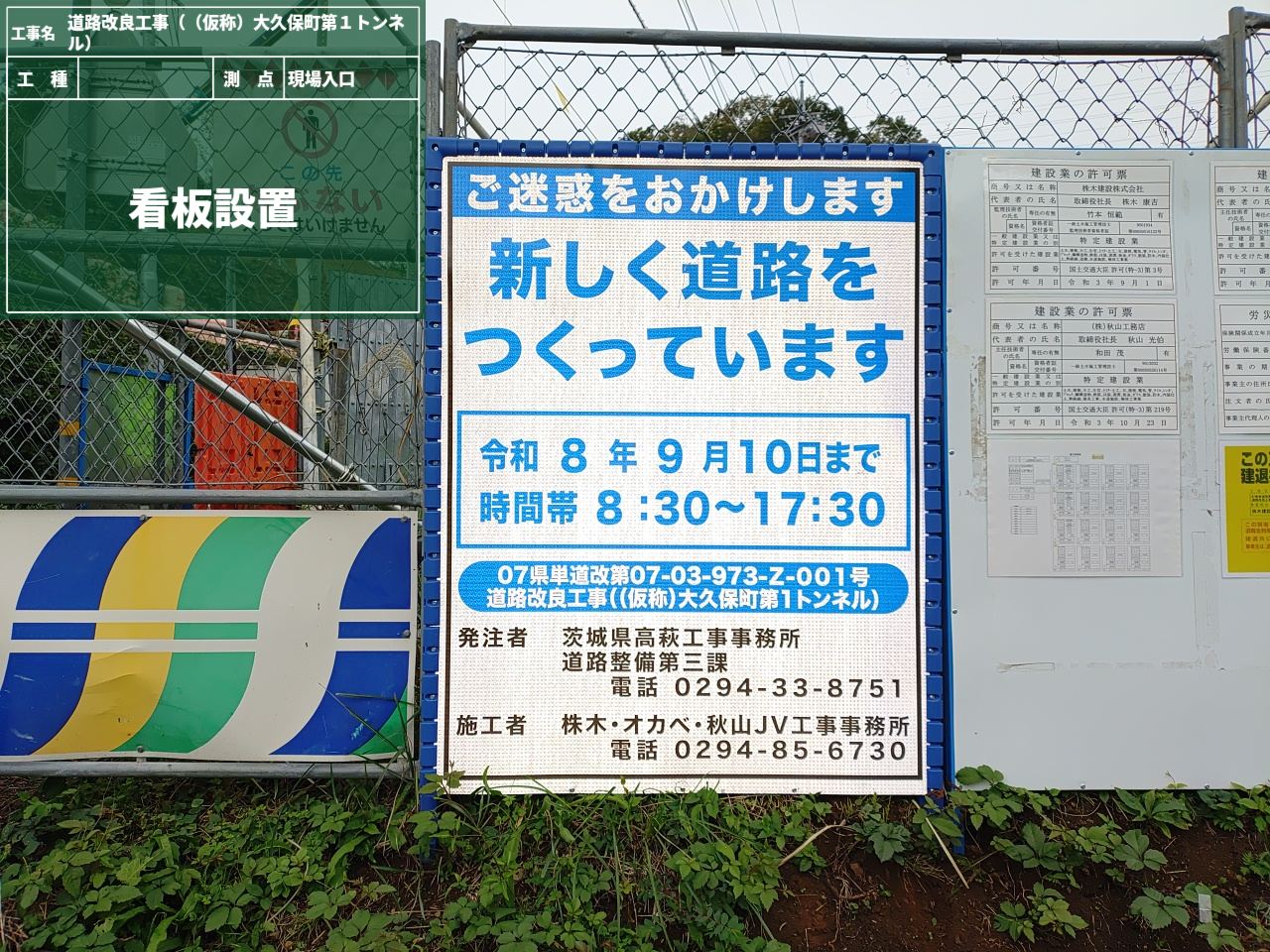

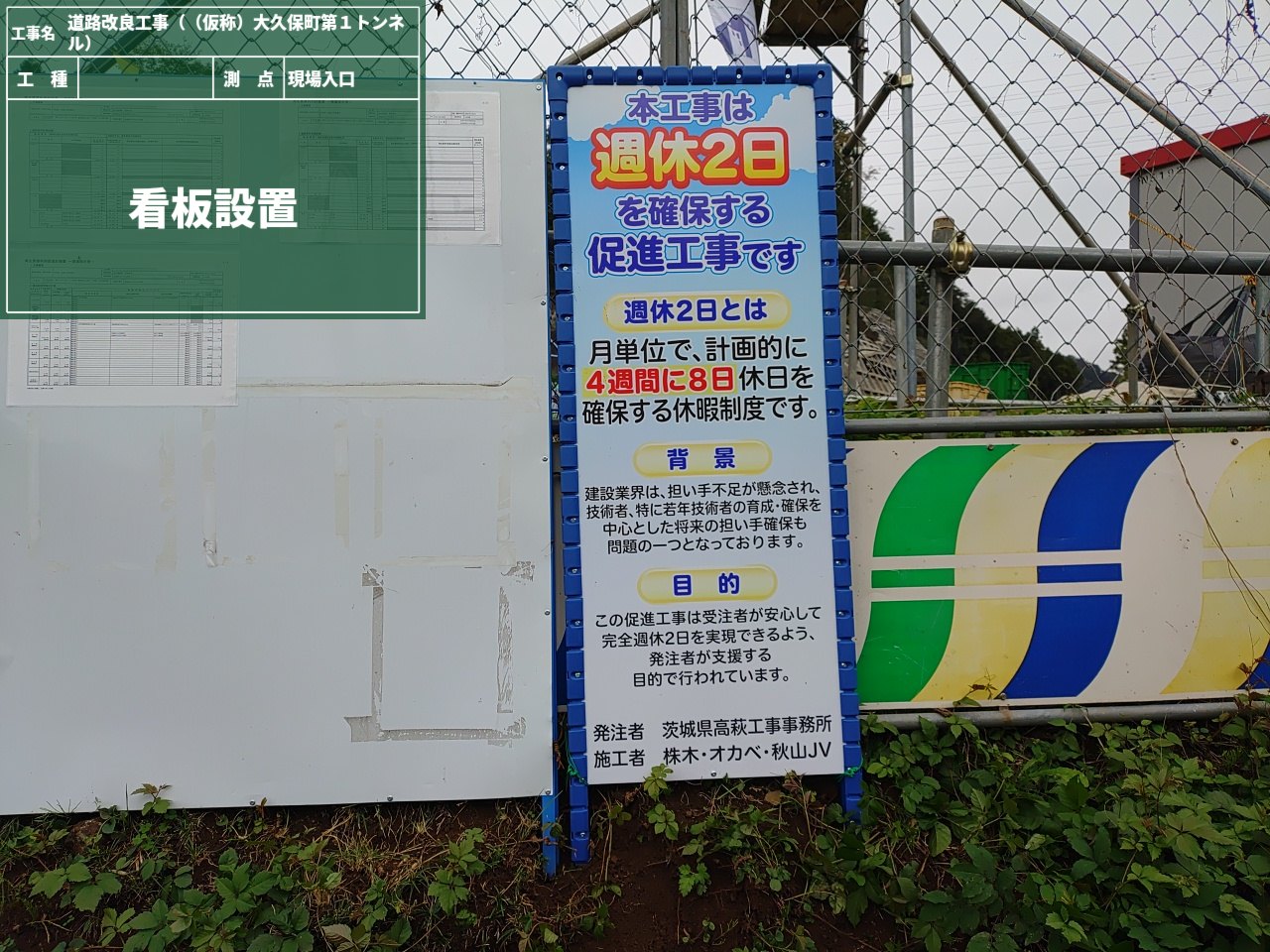

そして工事看板も設置して、いよいよ本格始動します！
工事期間中は近隣住民の皆さまや通行される皆様にはご迷惑をおかけ致しますが、安全第一で工事を進めて参りますので、ご協力よろしくお願いいたします！
まずは工事が始まる前の準備などで作業者や工事車両が出入りしますので、そんな作業の様子をこちらの日記でご紹介していきますね！
